Containermanipulatoren

Vorteile

Durch hydraulische Fixierung werden die Container gegen Abrutschen und Kippen gesichert.

Keine Beeinträchtigung bei anderen Transporten

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Unser Kunde, ein international führender Anbieter flexibler Verpackungsmaterialien, stand vor der Herausforderung, schwere Lackcontainer sicher auf dem Werksgelände zu transportieren. Aufgrund der dynamischen Kräfte während des Transports kam es wiederholt zu Unfällen durch das seitliche Kippen der Container. Um diese Risiken zu minimieren und die Sicherheit zu maximieren, haben wir die SCHURZ Spezialcontainersicherung entwickelt – eine maßgeschneiderte Lösung, die speziell auf den Einsatz mit dem Linde Stapler Type R16G mit einer Tragfähigkeit von 1.600 kg bei LSP 600 mm zugeschnitten ist.

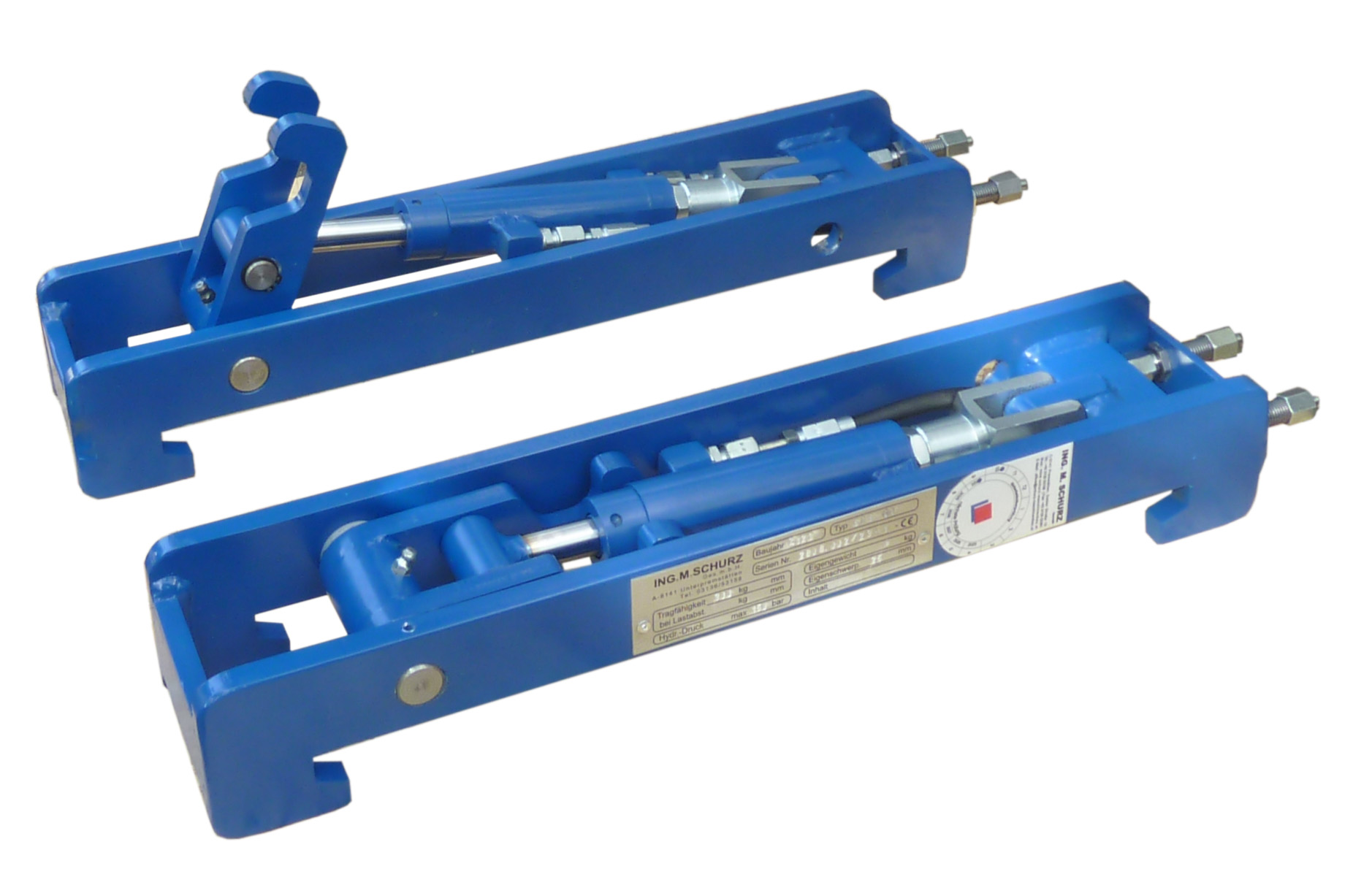

Die SCHURZ Spezialcontainersicherung bietet eine hydraulische Fixierung der Container mit unterschiedlichen Abmessungen, die sowohl gegen seitliches Kippen als auch gegen ein Abrutschen nach vorne schützt. Die Montage erfolgt links und rechts an der FEM-Trägerplatte des Schubmaststaplers und wird an den Trägerplattenbohrungen fixiert. Die Funktion des Seitenschiebers wird nicht beeinträchtigt, sodass der Stapler weiterhin flexibel einsetzbar bleibt.

Kundenseitig werden Rundstähle auf die vorhandenen Container aufgeschweißt, deren genaue Positionierung wir bei einem Container, der uns zur Verfügung gestellt wird, exakt festlegen. Die Lackcontainer werden mit den Gabelzinken des Staplers aufgenommen. Erst nach dem sicheren Einrasten des Sicherungshakens an den Rundrohren, darf der Stapler mit dem Lackcontainer in Betrieb genommen werden.

Vorteile

Kostengünstiges Zusatzgerät für Containermanipulation mit diversen Staplern

Durch Adaption kann der vorhandene Grundrahmen weiterverwendet werden

Kosteneinsparung durch Adaption statt Neubau

Robuste Ausführung

Einfache Montage / Demontage

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

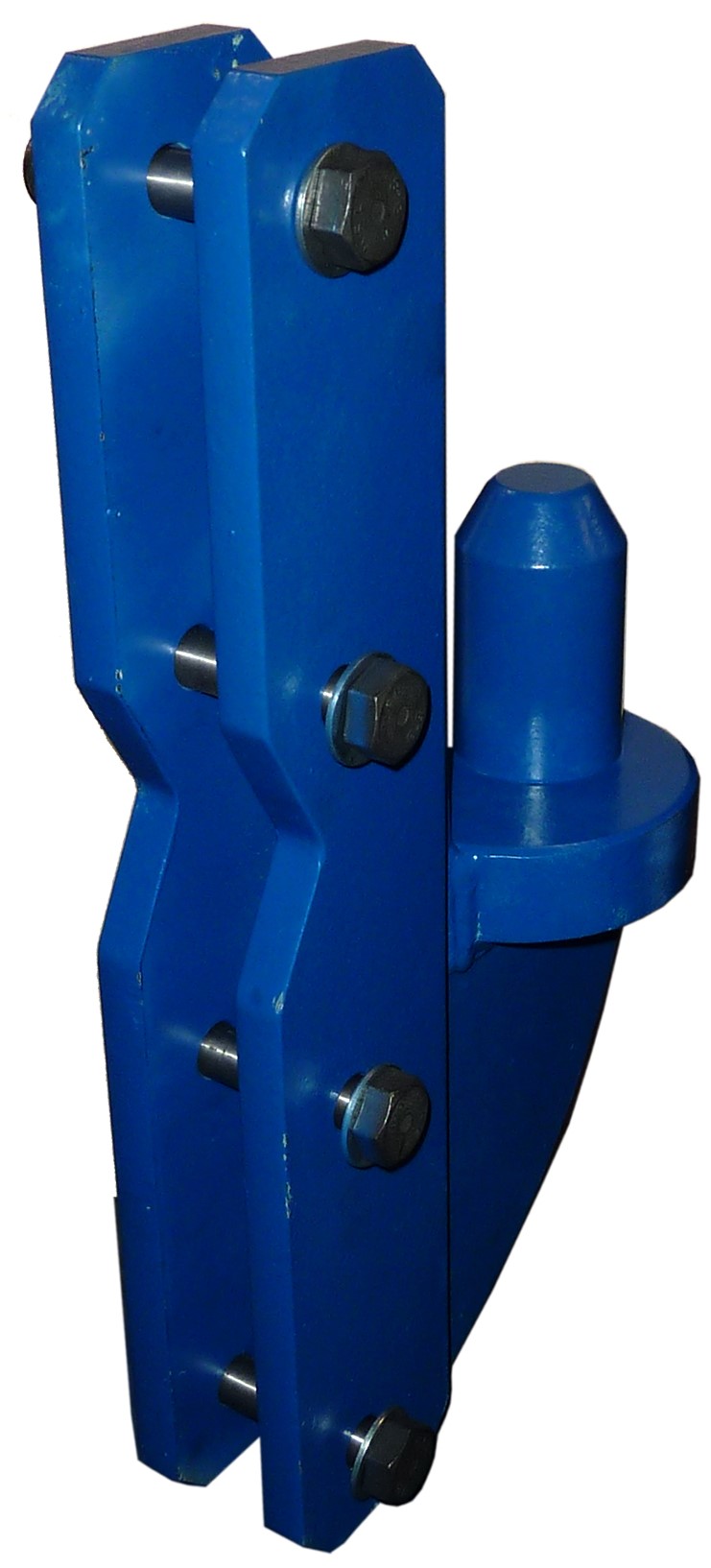

Dieser SCHURZ Aufnahmebolzen in Sonderausführung wurde für unseren Kunden neu gefertigt. Der Aufnahmehaken des vorhandenen SCHURZ Containergerätes war durch den häufigen Einsatz bereits stark verschlissen. Ursprünglich war der Aufnahmebolzen am Grundrahmen fix aufgeschweißt. Unser Kunde wünschte sich einen wechselbaren Haken, um diesen nach Verschleiß selbst unkompliziert austauschen zu können.

Die Fa. ING. M. SCHURZ hat sich eine Lösung überlegt, indem der alte verschlissene Haken vom Grundrahmen abgetrennt und der Grundrahmen mit Bohrungen versehen wurde, um den neuen Aufnahmehaken wechselbar ausführen zu können. So ist es unserem Kunden nun möglich, den intakten Grundrahmen als Adapter für den SCHURZ Aufnahmebolzen bzw. Haken weiterverwenden zu können, während man die Bolzen nach Verschleiß schnell und kostengünstig austauschen kann.

Der SCHURZ Aufnahmebolzeneinheit wird an den Bohrungen des Grundrahmens verschraubt und kann nun als Gesamteinheit bzw. als SCHURZ Transporthaken über die wechselbaren Aufnahmebacken FEM3 und FEM4 mit dem jeweiligen Stapler aufgenommen werden.

Mit diesem SCHURZ Transporthaken können nun die Abrollcontainer vom Boden angehoben und gezogen werden.

Vorteile

Individuell angepasste Version für optimalen und sicheren Einsatz

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

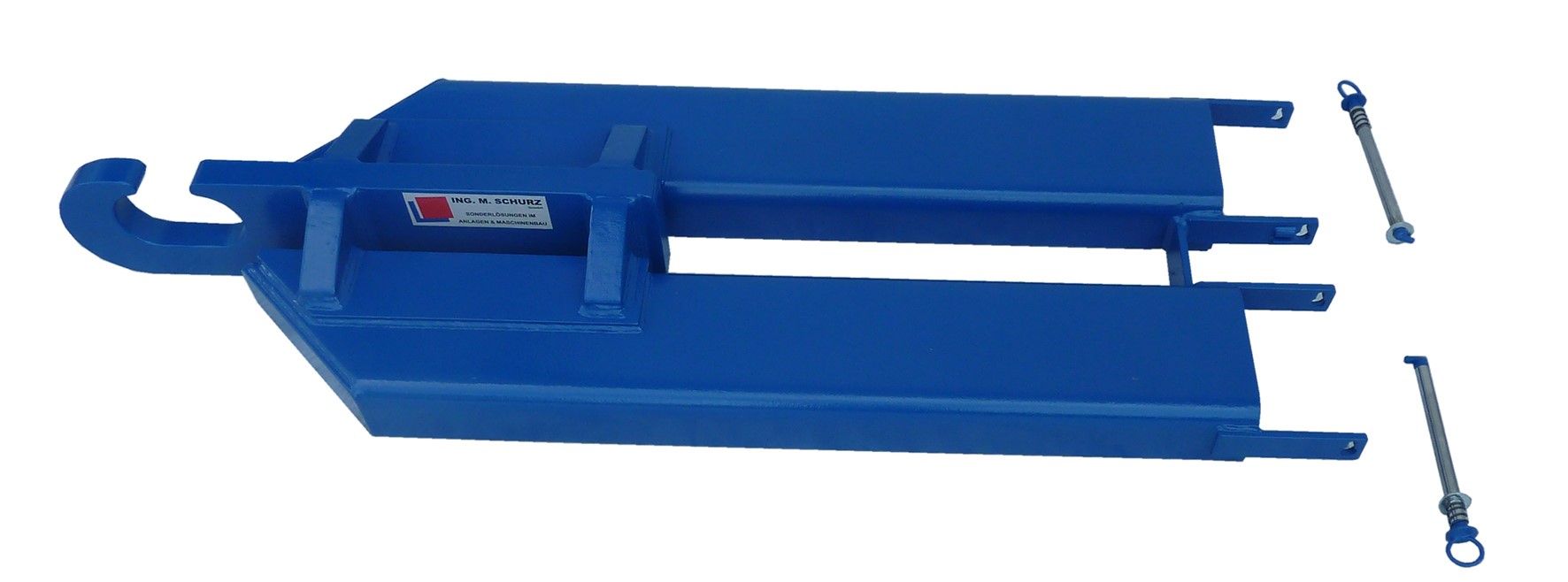

Dieser SCHURZ Transporthaken wurde für einen unserer Kunden, welcher im Bereich Abfallwirtschaft tätig ist, passend für sowohl einen Jungheinrich DFG550S mit Kaup Seitenverschub mit einer Grundtragfähigkeit 4.500 kg bei

LSP 600 mm, wie auch einen Jungheinrich DFG550S mit Kaup Zinkenverstellung und einer Grundtragfähigkeit 4.220 kg bei LSP 600 mm konstruiert und gefertigt.

Bei den Lasten handelt es sich um verschiedene, einfache und leere Rollcontainer ohne Ein- bzw. Anbauten. Die Einhängemöglichkeiten befinden sich in unterschiedlichen Höhen am Containerbügel.

Die Aufgabe der Fa. ING. M. SCHURZ bestand darin, einen speziellen SCHURZ Transporthaken zu fertigen, welcher mittels der Gabelzinken beider im Betrieb befindlichen Jungheinrich Stapler, aufgenommen werden kann. Die Hakenhöhe wurde exakt und speziell an die verschiedenen Stapler Hubhöhen, den Containertypen und an die vorhandene Türhöhen angepasst.

Die Aufnahme des SCHURZ Transporthakens erfolgt über die Gabelzinken des jeweiligen Staplers. Um ein Abrutschen zu verhindern, wird der SCHURZ Transporthaken mittels Sicherungskette fixiert. Nun ist es möglich, die jeweiligen Container im Unternehmen des Kunden sicher und effizient mit jeweils einem der beiden Jungheinrich Stapler zu manövrieren.

Vorteile

Individuell angepasste Version für optimalen und sicheren Einsatz

Hängende Hakenposition für maximale Tragfähigkeitsausnutzung, ohne Gabeln abnehmen zu müssen

Spezielle Kettensicherung schont Anbaugerät

Spezielle Ausführung für maximale Wendigkeit

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Container Transporthaken wurde für unseren deutschen Kunden, einen Hersteller von Paletten, für einen Linde Stapler Type H 50 mit einem separaten Cascade Seitenschieber und einer Resttragfähigkeit von 4600 kg bei LSP 500 mm gefertigt.

Wie kann man mit einem 5 t Stapler 7,5 t legal heben?

Aufgrund der zu geringen Staplertragfähigkeit, sowie der Maximalgewichte der Container (7,5 t am Einhängehaken), war es nötig den Einhängepunkt der Container möglichst nahe am Stapler zu bekommen. Eine weitere Vorgabe des Kunden war, den Containermanipulator ohne Abnahme der Gabeln aufnehmen zu können. Weiters ist zu beachten, dass unterschiedliche Container manövriert werden müssen.

Die Fa. ING. M. SCHURZ wurde mit diesem Fall beauftragt und fertigte den für den Kunden speziell konstruierten SCHURZ Transporthaken in hängender Ausführung, welcher nun nahe am Hubmast liegt. Dadurch ist die Standsicherheit des Staplers auch für 7,5to gegeben. Die hängende Position war notwendig um die Gabeln über dem Container positionieren zu können. Zusätzlich wurde der Einschlagwinkel in der Konstruktion optimiert. Es können nun mit diesem einen SCHURZ Sondergerät alle im Unternehmen befindlichen, unterschiedlich dimensionierten Rollcontainer, manövriert werden.

Die SCHURZ Container Schiebe- und Ziehvorrichtung ist mit Gabeleinfahrschuhen zur Aufnahme mit den Staplergabeln ausgestattet. Zur Schonung des Cascade Seitenschiebers erfolgt die Sicherung mittels Kette über die Staplerträgerplatte.

Vorteile

Spezielle Bauweise

Mit dem SCHURZ Transporthaken ist ein sicherer und schneller Containertransport mit einem herkömmlichen Frontstapler möglich

(die Kombination ersetzt einen Container- Transport- LKW)

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden wurde dieser SCHURZ Containerhaken in der gewünschten Ausführung für einen Linde H 80 Stapler mit einer Grundtragfähigkeit von 8.000 kg bei LSP 900 mm gefertigt.

Bei den Lasten handelt es sich um Rollcontainer (beladen mit Eisenschrott) mit einem Gesamtgewicht von 11 t. Der Endkunde ist ein staatsnaher Stahlproduzent und hat dasselbe Gerät in Eigenbauversion (ohne CE, ohne Typenschild, ohne Dokumentation) im Einsatz. Die Fa. ING. M. SCHURZ hat somit das Zusatzgerät auf den Stapler abgestimmt und mit CE- Kennzeichnung, Typenschild und kompletter Dokumentation in ähnlicher Ausführung nachgebaut.

Der SCHURZ Transporthaken wird über die Gabelzinken des Linde H 80 / 900 mm aufgenommen und gegen Abrutschen mittels Durchsteckbolzen gesichert.

Die containerseitige abgeschrägte Bauweise sorgt für maximalen Einschlag bei Kurvenfahrten.

Danach kann mit dem SCHURZ Transporthaken über die Einhängemöglichkeit am Rollcontainer dieser einseitig sicher ca. 200 mm freigehoben, geschoben oder gezogen werden (für den Werksverkehr).

Vorteile

Platzsparende, einseitige LKW Entladung

Kosteneinsparung durch rationelle und schnelle Entladung

Werkzeuglose Geräteaufnahme und hydraulische Sicherung im Schnellwechsel Verfahren

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Ein namhafter Automobilzulieferer muss Leercontainer, welche mittels LKW angeliefert werden, entladen und auf einen Lagerplatz abstellen. Die Entladung vom LKW kann aus Platzgründen nur einseitig erfolgen. Um den Entladevorgang rasch und effizient durchführen zu können, wird ein Standardstapler mit SCHURZ Sonderzinkenverstellung und 1.200 mm langen Gabeln verwendet. Dieser kann aber nur die erste Reihe von Leercontainern entladen. Um die dahinterstehenden Container nach vorne ziehen zu können, nimmt ein zweiter Stapler das SCHURZ Container Ziehgerät mittels Staplergabeln auf. Die Sicherung erfolgt durch Leichtklammerung der SCHURZ Zinkenverstellung. Die Leercontainer werden nun mit der SCHURZ Ziehvorrichtung unterfahren. Durch Anheben werden die Container mittels Haltenasen eingehängt und können dann mit dem Stapler nach vorne, in die erste Reihe gezogen werden.

Das SCHURZ Container Ziehgerät ist passend für diverse Stapler unseres Kunden. Die vorhandenen Lasten des Kunden bestehen aus 3 – 4 Stück übereinander gestellten Leercontainern mit einem maximalen Gesamtgewicht von 400 kg.

Die maximale Hubkraft am Haken des Container Manipulators zum Anheben und Ziehen der Container sind 200 kg.

Vorteile

Robuste Bauweise

Einfache Montage / Demontage

Sichere und kostengünstige Manipulation von Containern

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

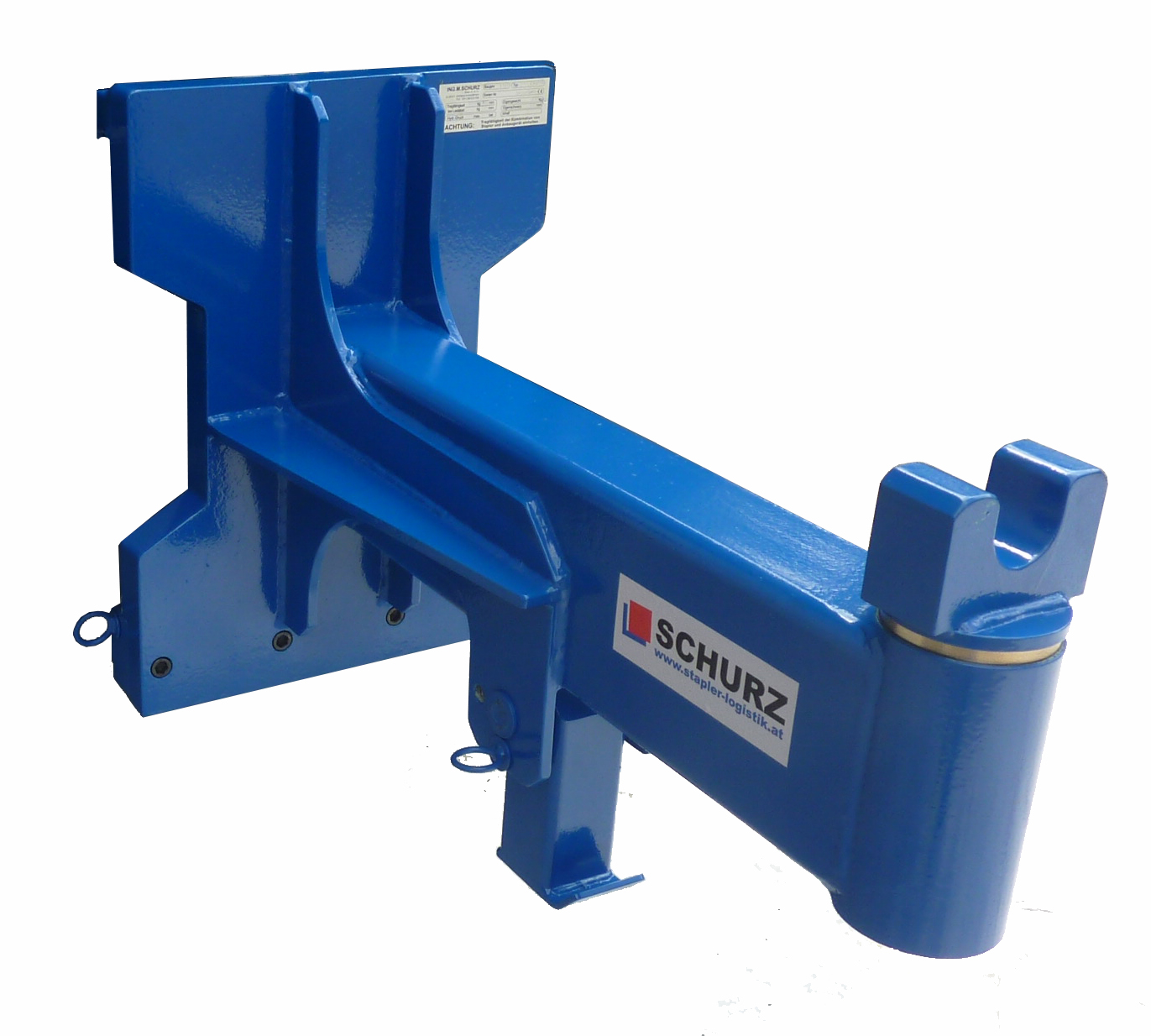

Containermanipulatoren werden eingesetzt, um die im Betrieb befindlichen Rollcontainer einfach und sicher mittels Stapler zu manipulieren. Diesmal wurde für einen unserer Kunden ein passender SCHURZ Containermanipulator für einen Yale Stapler Type GDP 50 VX, mit einer Grundtragfähigkeit von 5.000 kg bei LSP 600 mm, konstruiert und gefertigt.

Die Aufnahme des SCHURZ Containermanipulators erfolgt über die FEM 4 Trägerplatte des Staplers. Ein Abrutschen wird mittels Arretiernase und Anschraubbacken verhindert.

Dieses Modell verfügt außerdem über einen ausklappbaren Standfuß zur sicheren Ablage des SCHURZ Containermanipulators. Die drehbare Containeraufnahme wurde speziell für den vorhandenen Wellendurchmesser der Container ausgeführt und gewährleistet somit ein sicheres und verschleißarmes Rangieren. Der Aufnahmeabstand wurde an den gewünschten Einschlagwinkel angepasst.

Eine Video-Produktvorführung für Containermanipulatoren finden Sie hier.

Vorteile

Individuelle Ausführung auf Kundenwunsch mit teleskopierbarer Aufnahme

Drehbar gelagerte Aufnahme für sicheren und schonenden Rangierbetrieb

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Containermanipulator wurde auf Kundenwunsch passend für einen STILL Stapler RX70/70 mit einer Grundtragfähigkeit von 7.000 kg bei 600 mm LSP, sowie auch auf einen Lugli Stapler 50 CE mit einer Grundtragfähigkeit von 5.000 kg bei 600 mm gefertigt.

Bei den Lasten handelt es sich um Rollcontainer, welche auf der Vorderseite über einen Bügel verfügen. Über diesen Bügel werden die Rollcontainer auch auf einen LKW gezogen. Manchmal ist es aber auch nötig, diese Container innerbetrieblich mit dem Stapler zu verschieben und dazu dient der teleskopierbare SCHURZ Containermanipulator.

Die Besonderheit des SCHURZ Containermanipulators zeichnet sich durch seine Individualität aus. Dieses Modell des SCHURZ Containermanipulators besitzt eine drehbare Aufnahme, um auch auf engstem Raum die Container optimal manövrieren zu können. In diesem speziellen Fall ist der Tragarm mit der Aufnahme außerdem ausziehbar, um verschiedene Ausladungen der Aufnahme zu erreichen. Damit ist ein sicheres und verwindungsfreies Rangieren der Rollcontainer möglich, eingezogen für schwere Container, oder ausgefahren für kleinere Kurvenradien, um eine optimale Arbeitseffizienz gewährleisten zu können.

Der teleskopierbare SCHURZ Containermanipulator wird mittels Staplerträgerplatte aufgenommen und über Schraubbacken befestigt. Die Arretierung des ausziehbaren Tragarms erfolgt manuell mittels Bolzen.

Vorteile

Optimierte Resttragfähigkeit durch Wechselsystem

Rascher Gerätewechsel durch spezielle Schnellverschlüsse

Ideale, spielfreie Krafteinleitung direkt in Staplerträgerplatte ohne Gabeln

Schonung der Staplergabeln durch separates Gerät

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Einer unserer Auftraggeber besitzt eine eigene Abteilung zur Reparatur und Wartung von LKW Großcontainern. Um die Container vom Lagerort in die Werkstätte und wieder retour schieben zu können, besaß der Kunde eine einfache Hakenaufnahme, welche mittels Staplergabeln aufgenommen wurde. Aufgrund des großen Lastschwerpunktes der unsicheren Verriegelung, sowie der extremen mechanischen Belastungen auf den Gabelstapler wurde ein schnellwechselbarer Aufsatz benötigt. Für diesen speziellen Anwendungsfall hat die Fa. ING. M. SCHURZ einen Containermanipulator konstruiert und gebaut.

Der SCHURZ Containermanipulator passt auf einen Jungheinrich Stapler mit Seitenverschub, mit einer Grundtragfähigkeit von 4.500 kg bei LSP 600 mm.

Die vorhandenen Gabeln werden einmalig auf den SCHURZ Adapter montiert. Der Adapter ist mit werkzeuglosen Schnellverschlüssen versehen und kann somit rasch innerhalb weniger Minuten werkzeuglos vom Stapler auf- oder abgenommen werden. Anstelle der Gabelzinken kann nun einfach der SCHURZ Containermanipulator ebenfalls werkzeuglos aufgenommen werden.

Ein ausklappbarer Standfuß dient zur sicheren Ablage, die drehbare Containeraufnahme gewährleistet sicheres und verschleißarmes Rangieren der Container.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Containermanipulator passend auf einen 8 t Stapler. Das Anbaugerät wird mittels Führungsprofilen einer Zinken-verstellung aufgenommen und mit Schraubbacken unten arretiert. Die seitliche Sicherung des Geräts erfolgt mittels leichten Klammern der Zinkenverstellung. Die Großcontainer werden mittels drehbarer Aufnahme rangiert. Die Aufnahme kann mechanisch nach vorne verlängert werden.

Vorteile

Sonderbauweise für Hubmast ohne Freihub und niedrige Durchfahrtshöhe

Extrem robuste Ausführung für anspruchsvolle Einsätze

Maximale Resttragkraft des Staplers durch geringen LSP

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Transporthaken dient der Manipulation von Abrollcontainern mit einer Hakenhöhe von 1.570 mm.

Bei der Beladung handelt es sich um Aluschrott mit einem variablen Gesamtgewicht von 3 t bis zu maximal 10 t. Am Transporthaken ergibt sich ein Gewicht von 1,5 t bis maximal 5 t. Vorhandener Stapler mit einer Grundtragkraft von 3,5 t bei LSP 500 mm. Erhöhte Hubkraftfreigabe bei LSP 150 mm durch den Staplerhersteller.

Vorteile

Einfache Montage / Demontage

Sichere und kostengünstige Manipulation von Sonderrollcontainern

Universelle Einsetzbarkeit für mehrere Staplergrößen

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für einen lederverarbeitenden Produktionsbetrieb wurde dieser spezielle SCHURZ Stapler-Transporthaken entwickelt. Der Kunde besitzt ca. 20 verschiedene Sondercontainer zur internen Manipulation der Rohmaterialien sowie der Abfälle. Die Container sind Eigenbauten, auf einer Seite mit einer Stahlrolle, gegenüberliegend mit einer Öse versehen. Das Gewicht der Behälter kann bis zu 12 t betragen. Durch das einseitige Anheben wird jedoch nur eine Tragfähigkeit von 4,5 t benötigt. Die Behälter sollten mittels vorhandenen Gabelstaplern verschoben werden können.

Der SCHURZ Transporthaken passt auf einen Linde H 50 D mit einer Tragkraft von 5.000 kg bei LSP 600 mm und einen Toyota FD 45 mit einer Tragfähigkeit von 4.500 kg bei LSP 500 mm und wird anstatt der Gabelzinken aufgenommen. Der Stapler-Transporthaken kann sowohl mittels FEM 3 wie auch FEM 4 aufgenommen werden.

Der Abstand von der Trägerplatte des Staplers bis zum Einhängepunkt des Containers sollte ca. 500 mm betragen, um ein optimales Rangieren zu gewährleisten. Mit dem Stapler-Transporthaken kann der Rollcontainer über die Hubfunktion ca. 100 mm bis 200 mm freigehoben werden und anschließend über den Fahrantrieb des Staplers gezogen oder geschoben werden.

Vorteile

Kostengünstiges Zusatzgerät

Extrem Robuste Bauweise

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Container Transporthaken mit zusätzlicher Einhängebohrungen passend auf eine FEM3 Trägerplatte.

Mit diesem einfachen Zusatzgerät können Großcontainer mit Staplern einfach rangiert werden. In den Bohrungen können Ketten oder Schlaufen für weitere Hubaufgaben eingehängt werden.
