Entleergeräte

Vorteile

Kostengünstige Anpassung an sich verändernde Kundenanforderungen durch Umbau vorhandener Geräte

Durch zusätzlichen Stützarm wird ein Abrutschen des Kartons beim Drehen verhindert

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Umbau eines vorhandenen rechtsdrehend SCHURZ Containerkippgerätes, passend auf einen Jungheinrich Deichselstapler Type ERC 214.

Ursprünglich konzipiert für die Entleerung von Gitterboxen werden aktuell immer öfter Kartonpaletten verwendet. Diese kundenseitige Veränderung der internen Logistiksituation erforderte eine Anpassung des Gerätes durch Anbringung eines Lastarmes. Dieser ist in der Länge nicht verstellbar, jedoch schnell und werkzeuglos abnehmbar und durch ein spezielles Bolzensystem gesichert.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Kippgeschwindigkeit und Seitenverschubgeschwindigkeit sind verstellbar

Kleine Bauweise für universelles Fasshandling in Produktion und Lager

Standard-Hochhubwagen als Grundfahrzeug daher kostengünstige Sonderlösung

Anbaugerät mit Seitenverschub, Klammerfunktion und beidseitigem Kippantrieb

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Umbau eines Still EXV 20 Standard Hochhubwagens. Das Grundfahrzeug wurde mit einem SCHURZ Sonderanbaugerät für sichere Aufnahme, Manipulation und Entleerung von Fässern mit einem maximalen Gesamtgewicht von 400 kg ausgerüstet.

Die spezielle Kippkinematik ermöglicht dünne Klammerarme, um die Fässer eng (100 mm Abstand) nebeneinander lagern zu können. Für erhöhte Standsicherheit wurde eine Spurverbreiterung der Radarme durchgeführt.

Die komfortable Bedienung der Hydrauliksteuerung wird durch eine sichere Funkfernsteuerung gewährleistet.

Vorteile

Sicherer und formschlüssiger Halt verschiedener Kunststofffässer durch spezielle beschichtete Aufnahme

Schnelle Sicherung mittels Spannschloss

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Das SCHURZ Fassentleergerät in mechanischer Ausführung wird wahlweise mittels vorhandener Staplergabeln oder Kran aufgenommen. Die speziell geformte und beschichtete Aufnahme eignet sich für bombierte und gerade 200l, sowie 60l Kunststofffässer.

Die Lastsicherung erfolgt durch ein verstellbares Spannschloss, der Drehbereich beläuft sich auf 360° endlos über ein selbsthemmendes Kettengetriebe.

Vorteile

Feinfühliges nach vorne Kippen der Fässer durch beidseitigen Antrieb

Durch beschichtete Greifschalen keine Beschädigung der Fässer

Schnelle Aufnahme mittels Staplergabeln

Zusätzliche Rutschsicherung

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ hydraulische Fasskippklammer zur Aufnahme mittels Gabelzinken eines Staplers mit einer Tragfähigkeit von 1.600 kg bei LSP 500 mm.

Mithilfe der Fasskippklammer werden bis zu 400 kg schwere Metallfässer stehend geklammert, hochgehoben und zum erforderlichen Standort transportiert. Dort kann das Fass fein dosiert nach vorne gekippt werden.

Ausführung der Greifschalen mit Gummibeschichtung. Zusätzlicher Sicherungsbügel auf der rechten Greifschale montiert.

Vorteile

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

Flexibler Einsatz durch verschiedene Aufsteckadapter möglich

Kosteneinsparung durch Verwendung eines Grundgerätes für 3 Einsatzbereiche

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die Fa. ING. M. SCHURZ sorgt bereits seit 40 Jahren dafür, dass die Produkte, die für unsere Kunden konstruiert und gefertigt werden, genau auf die jeweiligen Anforderungen im Unternehmen abgestimmt sind.

Bei diesem Projekt handelt es sich um ein aufsteckbares, hydraulisches SCHURZ Kippgerät für Gitterboxpaletten und Paletten mit Aufsetzrahmen. Die Entleereinheiten werden rasch mit den Gabelzinken aufgenommen, durch SCHURZ Schnellverschlussbolzen gesichert und mittels Steckkupplungen hydraulisch angeschlossen. Die Boxen werden über die vorhandene Klammergabel leicht geklammert. Haltenasen oben und unten verhindern das Abrutschen der Boxen beim Drehvorgang. Ebenso verhindern die Haltenasen, dass die Aufsetzrahmen beim Drehen verloren gehen. Die Fa. ING. M. SCHURZ baut diese Entleervorrichtungen in einfacher 130°, wie auch mit vollen 180° Drehbereich und in verschiedensten Ausführungen. Ebenso können passenden und optimierte Zinkenverstellungen oder Klammergabeln als Gesamtpaket mitgeliefert werden.

In diesen speziellen Fall wurden noch aufsteckbare Ballenarmen für Kunststoffballen angefertigt.

Für Ihre individuellen Wünsche oder Sonderanfertigungen nennen Sie uns bitte über unser Kontaktformular Ihr Anliegen! Wir kümmern uns gerne darum!

Vorteile

Kostengünstige Investition, da ein kleines SCHURZ Drehgerät an einem überdimensionierten Stapler für leichte Entleeraufgaben verwendet werden kann

Individueller Einsatz, da kundenseitige Sondergeräte angebaut werden können

Durch CNC bearbeitetes Gussgehäuse serienmäßig öl/fett- und staubdicht, sowie geringes Vorbaumaß

Durch Schneckenantrieb optimale Kraftübertragung bei geringstem Verschleiß, sowie beste Sichtverhältnisse über das Drehgerät

Serienmäßig eingebaute, hydraulisch gelüftete Bremse verhindert nachdrehen, schont Ölmotor und Staplerhydraulik

Die vorhandenen Gabelzinken vom Stapler können verwendet werden

Serienmäßige Exzenterverschraubung um Gabeln im unteren Bereich zu stützen, daher keine seitlichen Kräfte auf unteren Gabelbacken oder Gabelarretierungen

Option SCHURZ Integralseitenschieber ± 100 mm mit nur 5 mm Vorbaumaß

SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall

Ein Hersteller von Bäckereimaschinen benötigte ein Drehgerät, welches 360° endlos drehbar ist, um seine Teigschüsseln dadurch optimal entleeren zu können. Die Fa. ING. M. SCHURZ befasste sich eingehend mit diesem Projekt, um eine optimale Lösung für den Kunden zu finden.

Somit wurde ein Drehgerät inklusive eines Trägerplattenadapters konstruiert und gefertigt.

Die Gabelzinken werden vom bereits vorhandenen Jungheinrich Stapler Type EFG 430 demontiert und das 360° endlos drehbare Drehgerät inklusive des Trägerplattenadapters kann aufgenommen werden. Der Trägerplattenadapter wurde notwendig, da die Aufhängung des Staplers mit FEM 3 größer ist, als die Aufhängung des Drehgerätes mit FEM 2. Das Drehgerät muss für die in der technischen Beschreibung angeführte Last ausgelegt sein und soll unter anderem die Teigschüssel in einer Höhe von ca. 4 m seitlich entleeren können.

Für die hydraulische Ansteuerung wird die Hydraulikfunktion vom Seitenschieber verwendet.

Um den Teig optimal in die Maschine entleeren zu können, wurde ein Abstand der Teigschüssel vom Hubmastprofil- Vorderkante bis Mitte Teigschüssel von 1.200 mm oder mehr vom Kunden gefordert. Zusätzlich wurden genormte FEM Backen geordert, da diese Backen an einem vom Kunden selbst gebaute Sondervorrichtung angeschraubt werden.

Vorteile

Optimale Sichtverhältnisse, geringster Verschleiß und wartungsarm

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

In diesem Fall wurden wir als Unterlieferant von unserem Kunden beauftragt, für ein österreichisches Entsorgungsunternehmen diese drehbare SCHURZ Klammergabel in der gewünschten Ausführung für einen JCB Teletruck mit einer Grundtragkraft von 3.500 kg bei LSP 500 mm zu fertigen.

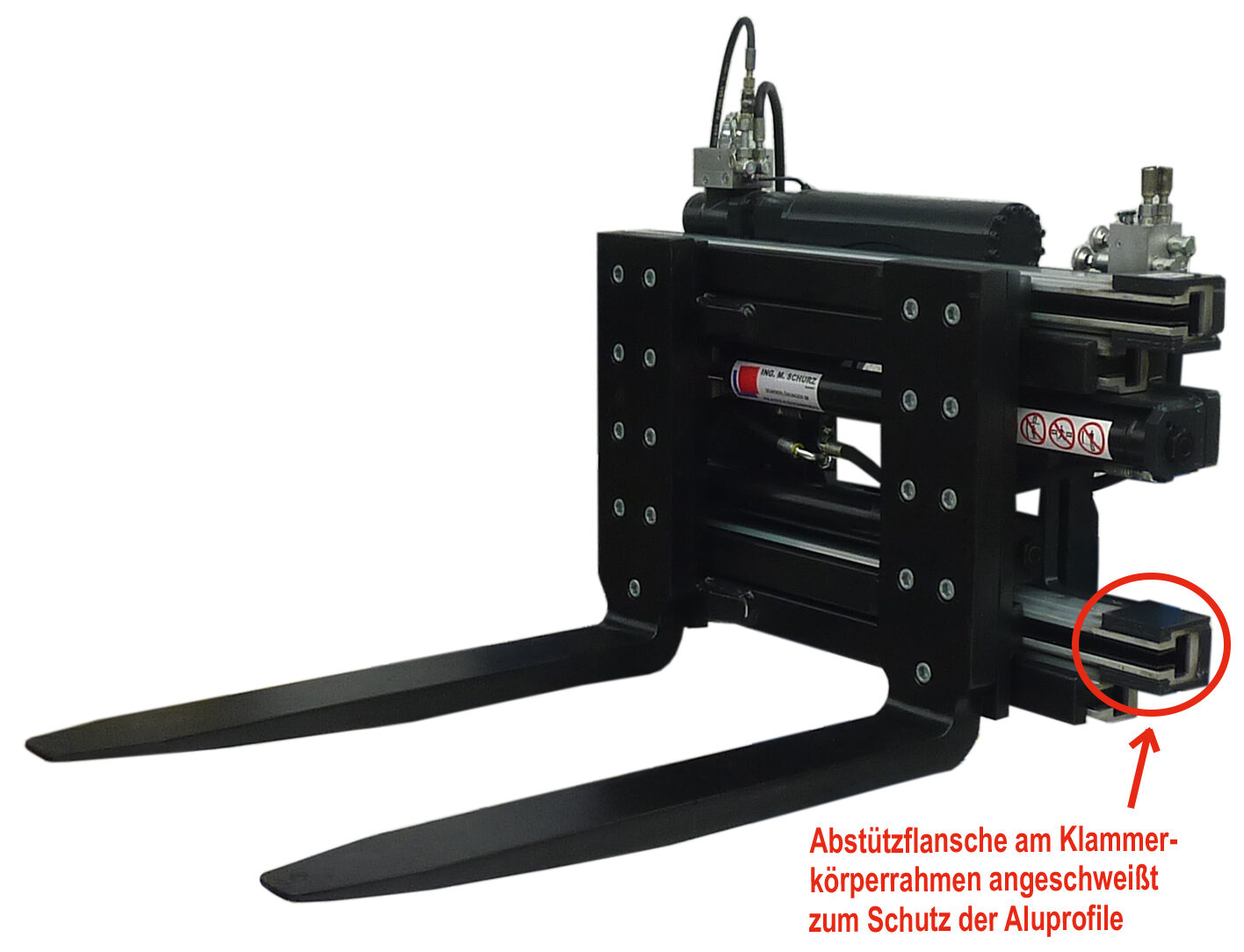

Die SCHURZ Klammergabel zeichnet sich dadurch aus, dass sie sehr vielseitig einsetzbar ist. Sie wird somit nicht nur für den Transport von Paletten eingesetzt, sondern auch zum Entleeren diverser Lasten, da sie 360° endlos drehbar ist. Lasten bzw. Behälter mit unterschiedlichen Dimensionen können aufgenommen oder geklammert werden. Eine kompakte Bauweise, sowie eine gute Durchsicht sind im Fall der drehbaren SCHURZ Klammergabel selbstverständlich.

Vorteile

Optimale Sichtverhältnisse, geringster Verschleiß und wartungsarm

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

Extrem robuste Bauweise für schwerste Industrieeinsätze

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden, einem Fachbetrieb zur Entsorgung und Verhüttung von bleihaltigen Reststoffen und Abfällen,

wurde diese drehbare SCHURZ Klammergabel in der gewünschten Ausführung für einen Linde H 40 D Stapler mit einer Grundtragkraft von 4.000kg bei LSP 500 mm gefertigt. Der Auftrag beinhaltete einen Umbau für einen Spreizeinsatz der Klammergabel, sowie zusätzlicher Aluprofilabstützungen an der Außenseite für schwersten Hüttenbetrieb. Weiters wurde eine Ausführung mit Anschraubgabelzinken gewünscht.

Die SCHURZ Klammergabel ist ein multifunktionales Anbaugerät und 360 Grad endlos drehbar. Lasten bzw. Behälter mit unterschiedlichen Dimensionen können aufgenommen, geklammert oder wie in diesem speziellen Fall auch gespreizt werden. Zusätzlich wird die drehbare Klammergabel zum Entleeren von diversen Behältnissen eingesetzt. Nicht nur die kompakte Bauweise, sondern auch eine gute Durchsicht zeichnet die drehbare SCHURZ Klammergabel aus.

Vorteile

Kostengünstige, kompakte Ausführung für Sondereinsatz

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

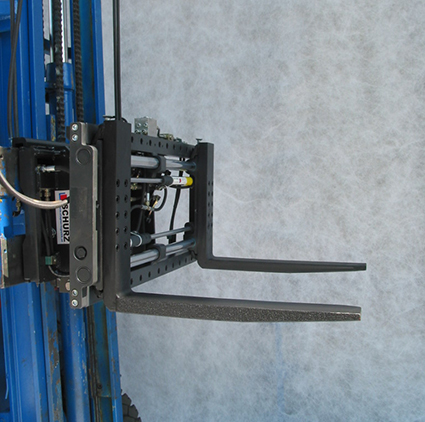

SCHURZ kippbare Spreizklammer mit integriertem Seitenverschub für einen 4,5 t Stapler. Das Anbaugerät dient dem Quertransport von Europaletten mit einem Maximalgewicht von 2.500 kg. Durch 60° nach vorne kippen, rutscht die Last von der durch die Spreizung fixierten Palette.

Vorteile

Rasch wechselbare Kippvorrichtung für optimal Staplernutzung

Sichere und schonende Entleerung von 240 l Standardmistkübeln

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

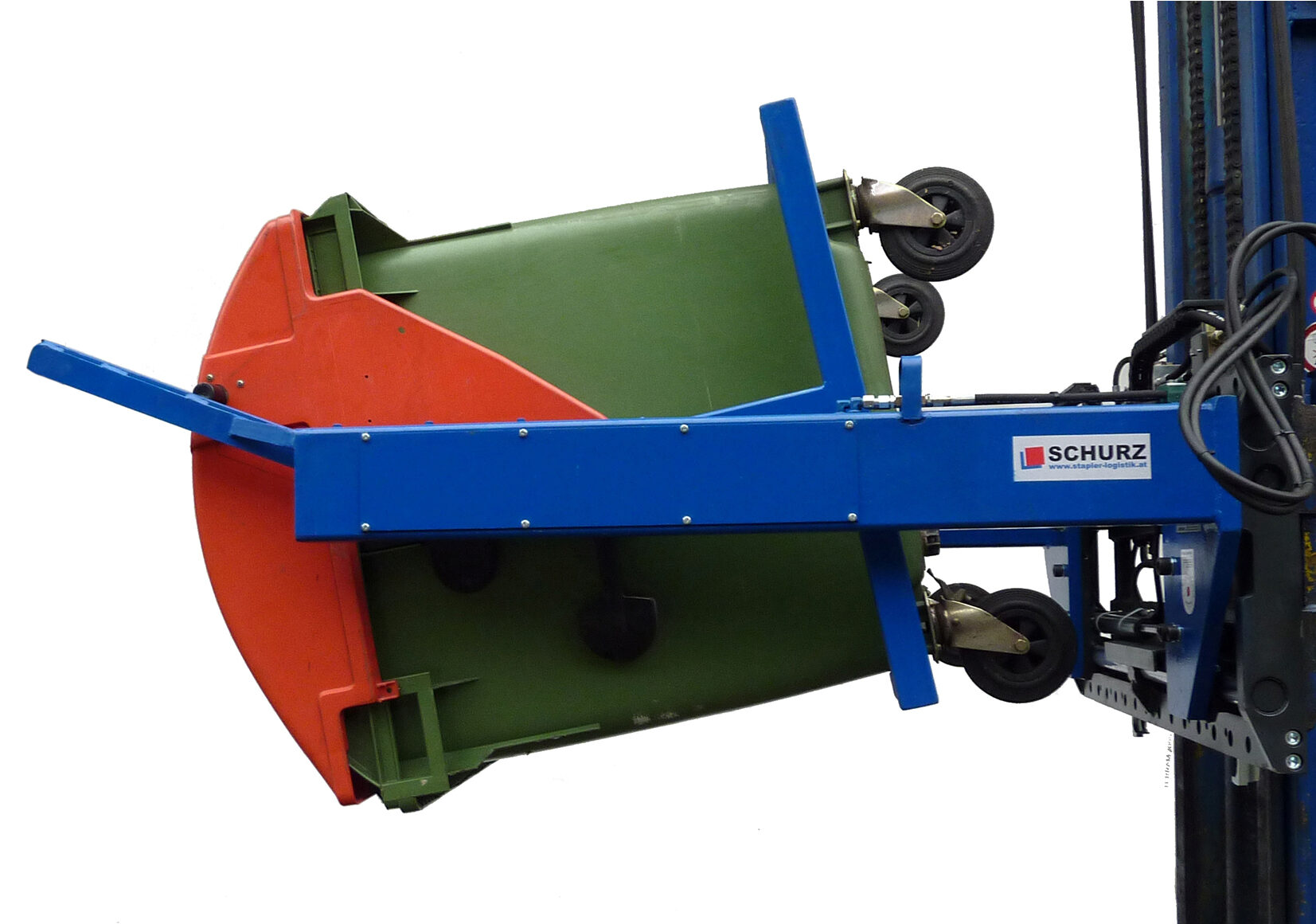

Das hydraulische SCHURZ Kippgerät wurde für 240l Mistkübel entwickelt. Es wird mit den Gabelzinken einer vorhandenen SCHURZ Zinkenverstellung aufgenommen und arretiert. Knebelschrauben verringern das Spiel auf den Gabeln. Die Mistkübel können Dank der speziell geformten Druckplatten leicht geklammert und dadurch rasch und sicher aufgenommen werden.

Der Behälter kann dann kontrolliert 180° nach vorne gekippt werden. Oben am Kippgerät angebrachte Halterungen verhindern ein Abrutschen des Behälters beim Kippvorgang. Kunststoffstreifen an den Druckplatten verhindern ein Zerkratzen der Behälter, am Bereich der Reifen wurde zusätzlich ein Abschirmblech montiert, um die Reifen vor Beschädigungen zu schützen.

Vorteile

Rasch wechselbare Greifschalen für die Entleerung von Fässern oder 240 Liter Mülleimern

Sichere und schonende Entleerung von Kunststoffeimern oder Fässer

Kostengünstige und einfache Lösung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

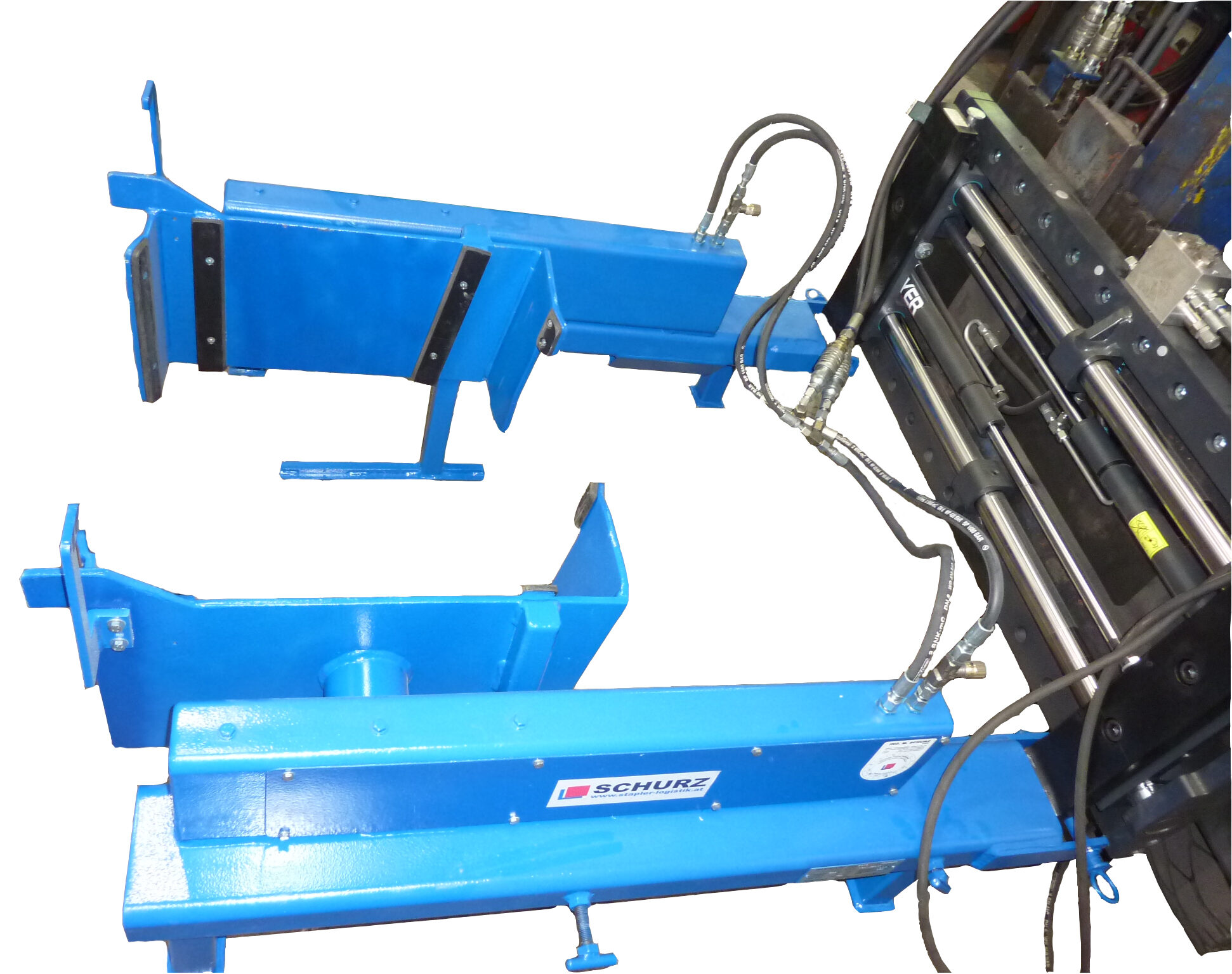

Das SCHURZ Behälterentleergerät wurde auf speziellen Wunsch bereits zum zweiten Mal für unseren Kunden gefertigt. Das bereits vorhandene Zinkenverstellgerät im Unternehmen ist nicht für einen Klammervorgang geeignet, daher wurde für diesen Einsatz das SCHURZ Entleergerät mit integrierter Klammerfunktion entwickelt.

Das SCHURZ Behälterentleergerät kann nicht nur für die Entleerung von 240 Liter Kunststoffmüllkübeln verwendet werden, sondern durch die auswechselbaren Zusatzgreifschalen, kann das Entleergerät rasch zum SCHURZ Fassentleergerät umgebaut werden.

Wie funktioniert das SCHURZ Universalentleergerät? Die Aufnahme des Geräts erfolgt über die Gabeleinfahrschuhe, die Sicherung wird mittels Sicherheitsverriegelungsbolzen durchgeführt. Nach anstecken der Hydraulikschläuche mittels Steckkupplungen kann der Behälter hydraulisch geklammert werden und zwischen den Gabeln 180° nach vorne gedreht werden, um die Entleerung dosiert und sicher durchzuführen.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Müll-Großkübel Entleergerät für 2 und 3 t Stapler zur Entleerung von 1.100 l PVC Müllkübel mit Schiebedeckel sowie 240 l Haushaltsmistkübel. Das Anbaugerät kann rasch wechselbar mittels Schnellverschlüsse mit der Staplerträgerplatte aufgenommen werden. Die Staplerhydraulik wurde mittels Schnellkupplungen zum raschen hydraulischen Anschluss adaptiert. Die Behälter werden zur sicheren Aufnahme seitlich an den Bolzen leicht geklammert. Anschließend können die Behälter kontrolliert hydraulisch nach vorne gekippt werden, wobei der Schiebedeckel automatisch von der Kippvorrichtung geöffnet wird. Mit einem Adapter kann die Entleervorrichtung auch für 240 l Haushaltsmistkübel verwendet werden.

Vorteile

Kostengünstige und einfache Lösung

Sichere und schonende Entleerung von PVC Standardmistkübeln

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

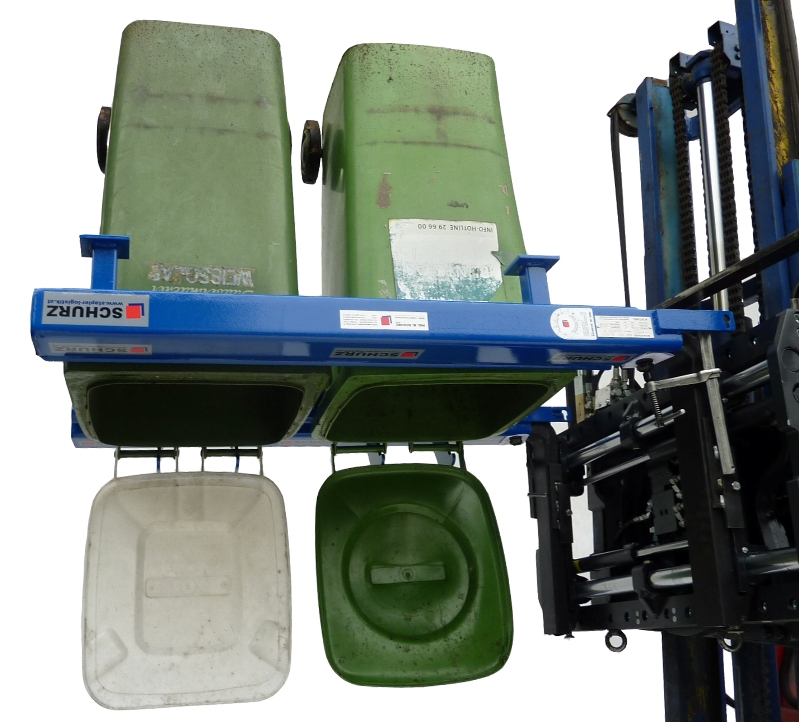

Die SCHURZ Aufsteckschuhe zur Kübelentleerung wurden zur Aufnahme und Entleerung von 240l PVC Mistkübeln mit Klappdeckel konstruiert. Die Aufsteckschuhe des Entleergeräts werden einfach mittels einer vorhandenen drehbaren Klammergabel aufgenommen und werkzeuglos mit SCHURZ Schnellverschlüssen gesichert.

Es können pro Entleervorgang zwei Mistkübel in Fahrtrichtung hintereinander aufgenommen und entleert werden. Sie werden durch die Klammerfunktion des Klammergeräts gehalten. Die Fixierung der Kübel beim Drehvorgang erfolgt an der robusten oberen Umrandung und an den Scharnieren der Kübel.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Siluminschienen austauschbar mit optimalen Notlaufeigenschaften

Zylinder zerlegbar und in Gelenkkopfausführung

Das Entleergerät ist rundum verstärkt und verwindungssteif ausgeführt

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Passend auf einen Stapler mit einer Grundtragfähigkeit von 3.000 kg bei LSP 500 mm, Aufhängung FEM 3A. Das SCHURZ Entleergerät wird mittels Trägerplatte zwischen den Gabeln aufgenommen und arretiert.

Vorteile

Individuell gefertigtes Sonderanbaugerät für optimalen Einsatz

Schnell wechselbar durch Gabelaufnahme

Drehrichtung kann vom Kunden individuell beim Bau vorgegeben werden.

Durch lange Bauweise weit in Container reichend für optimierte Befüllung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall.

Für unseren Kunden, welcher Dach und Fassadensysteme aus Aluminium produziert, wurde dieses SCHURZ Entleergerät in der gewünschten Ausführung gefertigt. Es ist sowohl für einen Still Stapler Type RX 60 – 50 mit einer Grundtragfähigkeit von 5.000 kg bei LSP 500 mm, als auch für einen Jungheinrich Schubmaststapler Type ETV Q 25 mit einer Grundtragfähigkeit von 2.500 kg bei LSP 600 mm passend.

Es sollen vorhandene Metallboxen mit Metallschrott entleert werden. Die Boxen haben ein maximales Gewicht von 1.000 kg. Die verschiedenen Abmessungen der Boxen mussten berücksichtigt werden und das Gerät muss für mehrere, sich im Einsatz befindlichen Stapler, passend ausgeführt werden. Zusätzlich wird eine größere Entleertiefe in den Großcontainer benötigt.

Die Fa. ING. M. SCHURZ fertigte die Dreheinheit des SCHURZ Entleergerätes in diesem Fall vor den Gabelspitzen, um die vom Kunden gewünschte Reichweite zu erhalten.

Die Gabelzinken sind auf der Trägerplatte verstellbar und können an die Lasten angepasst werden. An der Oberseite wie auch an der Unterseite der Sondergabeln befinden sich Arretierungen, um den Drehvorgang sicher durchführen zu können.

Das SCHURZ Containerentleergerät wird über die Gabelzinken aufgenommen und gesichert, die hydraulische Anbindung erfolgt mittels Schnellverschlusskupplungen. Die Container werden quer mittels Gabelzinken des Anbaugerätes aufgenommen und können dann 180° gedreht werden.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Durch beidseitigen Entleerantrieb lange Lebensdauer und Aufteilung der Kräfte

Sichere Entleerung ohne den Container zu verlieren

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

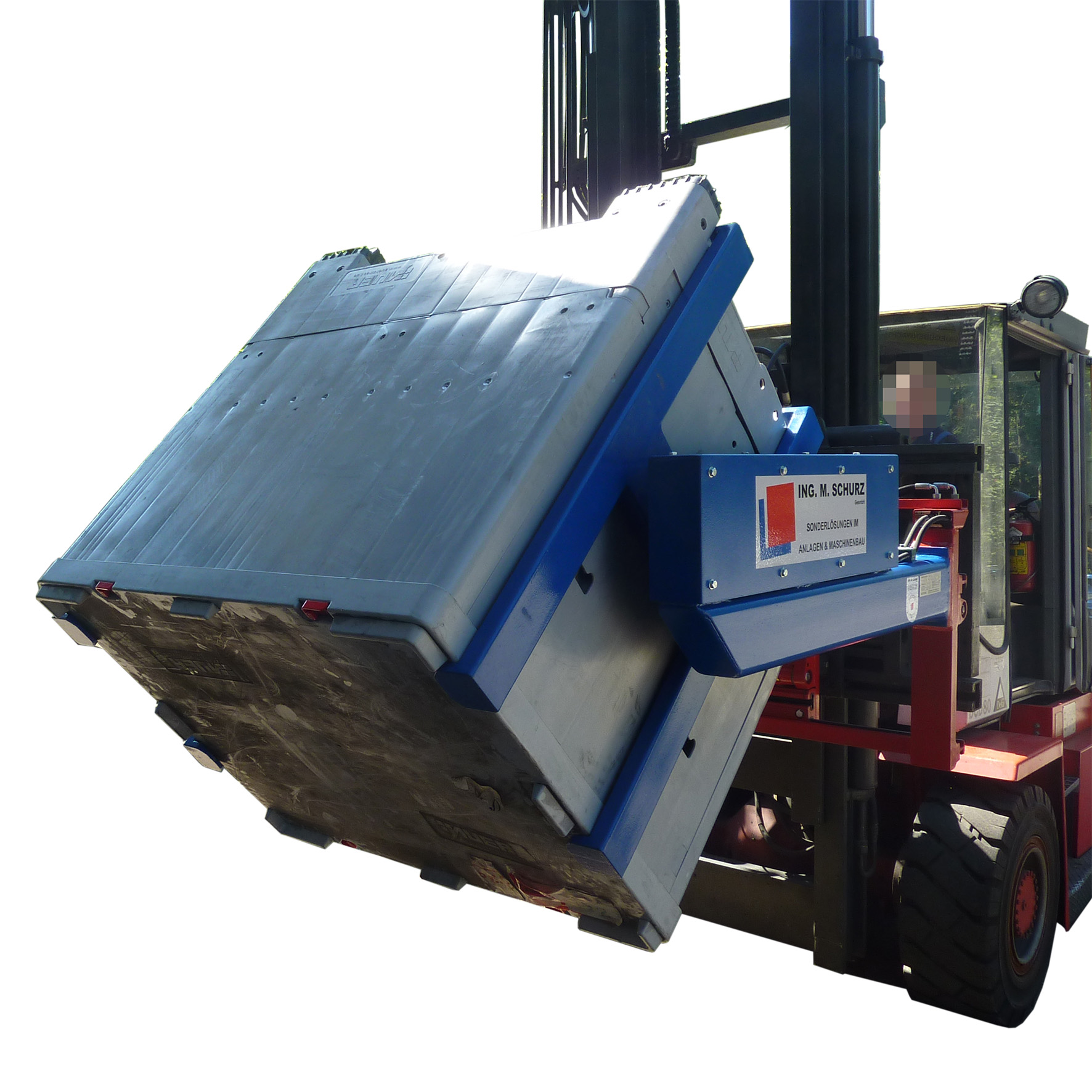

Das SCHURZ Containerentleergerät in hydraulischer Ausführung passend auf die Trägerplatte eines Jungheinrich DFG 430 S Staplers mit einer Grundtragkraft von 3.000 kg bei LSP 500 mm dient der Entleerung baugleicher Container in einem Ausmaß von etwa 200 Tagesentleerungen.

Die Container mit den Abmessungen 1.100 mm x 900 mm x 1.050 mm (B x T x H) weisen ein Maximalgewicht von bis zu 2.000 kg auf.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Flexibler Einsatz durch Schnellwechselmöglichkeit bzw. Klammergabel und Entleergerät

Professionelle verpflichtende Risikoanalyse nach Maschinenrichtlinie EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden, einen österreichischen Hersteller und Produzenten von hochwertigen tierischen Proteinen und Fetten, wurde dieses SCHURZ Behälter Entleergerät bereits zum wiederholten Mal konstruiert und gefertigt. Das SCHURZ Behälterkippgerät wurde konzipiert für die Aufnahme mit der bereits im Unternehmen vorhandenen SCHURZ Klammergabel und ist passend für einen Weidemann Teleskoplader Type 4070.

Die vorhandenen bis max. 1.500 kg schweren Metallcontainer werden mit diesem SCHURZ Entleergerät um 180° nach vorne gedreht und somit optimal und sauber entleert. Das SCHURZ Behälter Kippgerät wird über die Einfahrschuhe mittels der Gabelzinken und mit der speziellen SCHURZ Sicherung an den Gabeln gesichert. Somit wird ein Verrutschen, Verschieben oder sogar Verlieren des SCHURZ Anbaugeräts im Einsatz ausgeschlossen. Die SCHURZ Drehvorrichtungen werden hydraulisch über Schnellkupplungen angeschlossen, um diese auch unkompliziert wechseln zu können.

Der Vorteil des SCHURZ Entleergeräts besteht darin, dass aufgrund der Bauform ein weiteres Hineinreichen in einen Großcontainer zur Entleerung möglich ist, als bei einem Drehgertät mit seitlicher Entleerung.

Es handelt sich bei dem SCHURZ Entleergerät um ein Standardgerät der Fa. ING. M. SCHURZ, welches aber in der Ausführung der Aufnahme individuell gebaut werden kann. Es gibt Varianten mit Halbschalen, um Fässer oder Coils aufzunehmen, oder auch die Möglichkeit die Mülleimerentleerung damit umzusetzen.

Die Fa. ING. M. SCHURZ bietet – wie an diesem Beispiel erkennbar – individuelle Lösungen mit einem serienmäßigen Basisgerät, um optimierte Einsätze zu ermöglichen.

Vorteile

Einfaches Handling von großen Behältern

4 hydraulische Funktionen

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Entleervorrichtung für einen Stapler mit einer Tragfähigkeit von 4.500 kg bei LSP 600 mm zur Manipulation von Saatgutbehältern sowie von Euronormpaletten längs verfügt über 4 hydraulische Funktionen.

Die Saatgutbehälter werden mittels Lasthalter (Halterarm abnehmbar) fixiert. Um das Nachrutschen der Behälter beim Drehen durch Anfahrungenauigkeiten zu vermeiden, werden die Behälter zusätzlich mittels hydraulischer Zusatzverstellung der Gabeln seitlich fixiert. Der Seitenschieber wurde ohne Tragfähigkeitsverlust im Drehgerät integriert.

Vorteile

EIN Gerät für mehrere Arbeiten

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ 360° endlos Drehgerät mit hinterflanschtem Seitenschieber passend auf einem 3,5 t Stapler. Dient dem beidseitigen Entleeren von Gitterboxen und Behältern unterschiedlicher Größe bis zu einem Gewicht von max. 500 kg.

Die Lastaufnahme erfolgt mittels Gabelzinken. Ein hydraulisch verstellbarer Lasthalter sichert die Last während des Entleervorgangws.

Die Arme des Lasthalters können abgenommen werden.

Vorteile

Einfache und schnelle Aufnahme über Trägerplatte

Gänzliche Entleerung durch 180° Drehung, schonend und kontrolliert

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Behälter mit integrierter hydraulischer Entleervorrichtung wird mittels Schnellverschlussbacken auf einem JCB Teleskopstapler montiert.

Er dient dem Transport von Klärschlamm und der kontrollierten sowie schonenden Entleerung desselbigen in einen Trichter in 5.000 mm Höhe. Auf Grund des großen Drehbereiches von 180° kann der Behälter vollständig entleert werden.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Hydraulisches SCHURZ Kippgerät für einen 3,5 t Stapler. Eine Zinkenverstellung mit Klammerfunktion wird über eine Schnellwechselaufnahme aufgenommen. Mit den Gabeln der Zinkenverstellung wird anschließend die Entleervorrichtung aufgenommen und hydraulisch angeschlossen.

Anschließend wird der Niro-Behälter mit den Armen des Kippgeräts an den Bolzen aufgenommen und um 90° hydraulisch nach vorne gekippt. Der Deckel wird dabei automatisch geöffnet.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Hydraulisch fein kontrollierte, einfache und sichere Entleerung von Containern

Durch spezielle Bauweise geringer Verschleiß – wartungsarm

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Kippvorrichtung dient der einfachen und sicheren Entleerung von Containern mit einer Breite von 1.030 mm und einer Länge von 1.200 mm.

Die Vorrichtung wird mittels Gabelzinken einer Durwen Zinkenverstellung aufgenommen und mit der speziellen SCHURZ Bolzenverriegelung gesichert. Der hydraulische Antrieb erfolgt beidseitig und dient zur Drehung und Verriegelung des Behälters. Die Entleervorrichtung kann am Boden waagerecht abgestellt werden.

Vorteile

Sichere Entleerung von verschiedenen Kippbehältern

Robuste und kundenspezifische Bauweise

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ hydraulische Kippvorrichtung zur Entleerung von 1.500 kg Containern für einen Linde Stapler E30. Die Kippvorrichtung wird mit den Gabelzinken des Staplers aufgenommen und mit einer Kette gesichert. Zusätzlich reduzieren Knebelschrauben das Spiel durch Klemmung.

Die Aufnahmearme sind hängend angeordnet, der hydraulische Antrieb erfolgt beidseitig.

Der Antrieb betätigt auf der einen Seite zwei Funktionen, die Verriegelung des Drehbolzens und Kippen des Behälters; auf der zweiten Seite erfolgt nur die Verriegelung des Drehbolzens.

Vorteile

Universalgerät zur Entleerung von 3 verschiedenen Sonderbehältern plus Gitterboxen

Hydraulische Lastsicherung für einfache und sichere Bedienung

Sondergerät für optimale Nutzung und Kosteneinsparung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Ein namhafter österreichischer Fensterhersteller verwendet verschiedenste Behälter und Sonderpaletten zum Sammeln und Entsorgen seiner Abfälle. Die befüllten Behälter wurden bisher mit verschiedenen Staplern und Anbaugeräten aufgenommen und in Großcontainer entleert. Ein eigenes Entwicklungsteam befasste sich bereits längere Zeit damit ein spezielles Zusatzgerät zu entwickeln, um möglichst viele der Behälter mit einem Gerät entleeren zu können. Es wurde auch schon ein Prototyp selbst angefertigt, welcher aber nicht alle Behälter manipulieren konnte. Da es der Fa. ING. M. SCHURZ aufgrund seiner über 35 Jahren Erfahrung im Sondermaschinenbau möglich war ein Universal Entleergerät anzubieten, welches alle vorhandenen Behälter manipulieren kann, wurde der Auftrag zur Entwicklung und zum Bau durch den Kunden erteilt.

Das SCHURZ Universal Entleergerät passt auf einen Linde Schiebemaststapler Type R20 soll folgende Behälter und Boxen sicher aufnehmen, welche hydraulisch gesichert und nach vorne entleert werden sollen:

1. Metallboxen, Breite 1.000 mm, Tiefe oben 1.200 mm, unten 910 mm, Höhe 900 mm von Gabelauflage, Gesamthöhe 1.000 mm, Gewicht mit Inhalt maximal 700 kg. Keine Einfahrschuhe.
2. Metall Langbehälter, Breite 2.500 mm bis 4.500 mm, Tiefe 400 mm, Höhe von Gabelauflage 500 mm, Gewicht beladen maximal 500 kg. Ausführung mit Einfahrschuhen.
3. Metallpalette, Breite 6.222 mm, Breite über Steher zur Sicherung 3.060 mm, Tiefe 760 mm, Höhe von Gabelauflage 580 mm, Gewicht beladen maximal 700 kg. Keine Einfahrschuhe.
4. Gitterboxen ohne Einfahrschuhe 1.200 x 800 mm in Queraufnahme, Höhe ungefähr 500 mm bis 900 mm von Gabelauflage gemessen.

Das SCHURZ Multifunktions Kippgerät wird auf die Trägerplatte des Linde Schiebemaststaplers fix montiert und hydraulisch angeschlossen. Das Sonderanbaugerät besteht aus einem Kippgerät und einem hydraulischen Lasthalter, welcher die Behälter auf den Gabeln fixiert. Die Behälter werden mittels Gabeln aufgenommen und dann mit dem Lasthalter auf den Gabeln gesichert. Der Lasthalter besteht aus einem Mittelteil und je Seite aus einem klappbaren, ausziehbaren Arm und kann für die verschiedenen Behälter wie folgt verstellt werden:

Für die Metallboxen werden die seitlichen ca. 1.100 mm langen hydraulisch betätigten Sicherungsarme manuell um 90° nach vorne geklappt. Diese sichern den oben 1.200 mm langen Metallbehälter dann beidseitig. Zwischen nebeneinander stehenden Behältern ist ein Platz von ca. 200 mm erforderlich.

Gitterboxen werden quer aufgenommen und die nach vorne geklappten Arme sichern die Gitterboxen beidseitig, gleich wie bei den Metallboxen. Die Gitterboxen sind um 200 mm breiter, daher liegen die Haltearme je Seite ca. 100 mm weiter innen vom Boxenrand gesehen.

Für die Metall Langbehälter werden die Arme zurückgeklappt und befinden sich somit in einer Linie mit der hinteren Langseite des Behälters. Die hintere Längsseite des Behälters wird nun hydraulisch gesichert. Zusätzliche Haltenasen sichern den Behälter gegen Wegrutschen auf den Gabeln.

Für die Metallpaletten bleiben die Arme zurückgeklappt und befinden sich somit in einer Linie. Um die Steher im Abstand von 3.060 mm zu erreichen, können die Arme beidseitig manuell auf ca. 3.160 mm ausgezogen werden. Eine Sicherungsnase an den Gabeln verhindert das Wegrutschen der Paletten.

Vorteile

Kundenspezifische Sonderlösung für rationellen und sicheren Einsatz

Kontaktplatten mit Sicherungsnasen verhindern auseinanderfallen der Boxen und gewährleisten maximale Sicherheit

Robustes Klammergerät mit einstellbaren Klammerdruck zur Schonung der Behälter

Drehbereich nach vorne für größere Reichweite

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden aus Deutschland, welcher ein Transport- und Logistikunternehmen betreibt, wurde das SCHURZ Entleergerät passend auf den vorhandenen Jungheinrich Stapler Type EFG 218K mit einer Grundtragfähigkeit von 1.800 kg bei LSP 500 mm, konstruiert und gefertigt.

Es sollen im Betrieb unseres Kunden, mit Fahrradreifen gefüllte Kunststoffkisten, entleert werden. Diese Behälter haben ein maximales Gewicht von 250 kg. Ein Standarddrehgerät kann nicht eingesetzt werden, da diese besonderen Kunststoffboxen zwar über die Gabeln aufgenommen, aber nicht gedreht und entleert werden können. Die mehrteiligen Boxen würden auseinander und von den Gabeln fallen. Weiters mussten vorgegebene Abmessungen der bereits vorhandenen Kunststoffbehälter bei der Konstruktion berücksichtigt werden. Die Behälter sollen nach vorne entleert werden, um die Fahrradreifen für die Weiterverarbeitung in eine Großpresse einbringen zu können.

Das SCHURZ Entleergerät wurde fix auf einen der vorhandenen Stapler aufgebaut und hydraulisch angeschlossen. Das SCHURZ Spezialgerät besteht aus einem Klammergerät, um die Behälter – egal von welcher Seite angefahren wird – sicher und beschädigungsfrei mittels speziell angepasster Kontaktplatten leicht klammern zu können. Diese Kontaktplatten sind mit Haltenasen zur Sicherung des mehrteiligen Behälters beim Drehvorgang ausgestattet. Nach erfolgter Aufnahme können die Behälter um 180° nach vorne gedreht und somit entleert werden.
