Gabeladaptionen

Vorteile

Extrem robuste Konstrukion für anspruchsvolle Einsätze

Kompaktes Design für präzises Arbeiten

Erhöhte Stabilität und Sicherheit

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

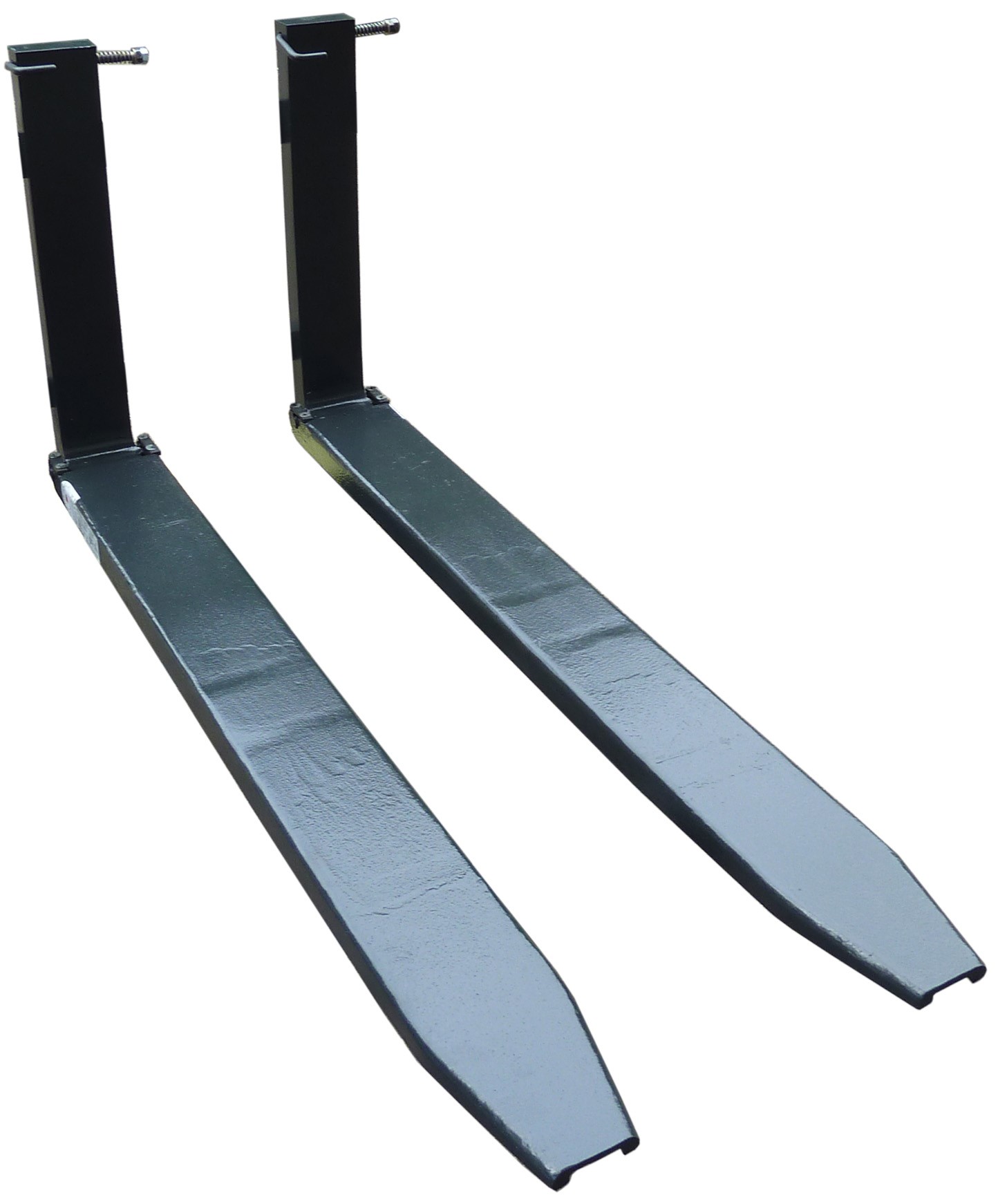

Unsere SCHURZ Sondergabelzinken wurden speziell für einen Kunden entwickelt, der einen Hyster Stapler mit einer Tragfähigkeit von bis zu 2.000 kg bei einem Lastschwerpunkt von 600 mm besitzt.

Die SCHURZ Sondergabelzinken sind darauf ausgelegt, Werkzeugwagen und Formen mit einem Gewicht von bis zu 1.700 kg sicher in einen Autoklav zu verladen. Da diese Lasten an der Gabelspitze aufgenommen werden, wurden die SCHURZ Sondergabelzinken mit einem verlängerten Lastschwerpunkt von etwa 800 mm konzipiert. Zusätzlich muss der Stapler auch Europaletten manipulieren können, was eine spezielle Bauform der Gabelzinken erforderlich macht.

Als individuelle Sonderlösung wurden die Gabelzinken in U-Profil-Bauweise gefertigt und lassen sich in der Breite arretieren, um eine flexible Anpassung am FEM-Gabelträger des Fahrzeugs zu ermöglichen. Die Zinken sind speziell auf den Einfahrkanal von Europaletten abgestimmt und haben eine maximale Höhe von 90 mm sowie eine Breite von 200 mm pro Zinke.

Für zusätzliche Stabilität wurde am Gabelknick ein verstärkender Steg angeschweißt, der die Tragfähigkeit und Sicherheit weiter erhöht. Mit einer Länge von 1.150 mm bieten die SCHURZ Sondergabelzinken nicht nur höchste Stabilität, sondern auch die notwendige Flexibilität für den sicheren Transport von Paletten.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Unser Kunde, ein führender Hersteller von Maschinen und Anlagen für die Landwirtschaft, steht regelmäßig vor der Herausforderung, schwere und sperrige Rahmenbauteile präzise und sicher zu transportieren. Um diesen speziellen Anforderungen gerecht zu werden, haben wir die SCHURZ Sondergabelzinken entwickelt – eine innovative Lösung, die speziell auf das Handling von Bauteilen mit Höhenversatz zugeschnitten ist.

Für den sicheren Transport dieser Rahmenbauteile, die einen Höhenversatz von bis zu 160 mm aufweisen, bietet unsere hydraulisch höhenverstellbare SCHURZ Gabelzinke die ideale Lösung.

Diese Zinke, die für den Einsatz auf einem Linde Stapler mit einer Tragfähigkeit von 3.500 kg bei LSP 500 mm ausgelegt ist, ermöglicht mit einem Hub von +250 mm eine präzise Anpassung an die jeweilige Transporthöhe. Während die eine Zinke hydraulisch verstellbar ist, bleibt die zweite in ihrer genormten Höhe, um maximale Stabilität und Sicherheit während des Transports zu gewährleisten.

Vorteile

Kosteneinsparung durch Umbau

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für einen unserer langjährigen Kunden wurde von der Fa. ING. M. SCHURZ der Umbau von Gabelzinken, für einen Still Stapler RX 60 – 20 mit aufgebauter SCHURZ Zinkenverstellung, umgesetzt.

Um einen sicheren Transport von Containern im Unternehmen gewährleisten zu können, war es nötig, die Gabelwurzel ohne Innenradius auszuführen. Weiters wurde das Gabelblatt jeweils auf der Innenseite um 20 mm auf gesamt 140 mm verbreitert und die Gabelnutzlänge wurde auf 1.200 mm verlängert.

Vorteile

Kostenersparnis durch Umbau vorhandener Gabeln

Extrem robuste Ausführung für anspruchsvolle Einsätze

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

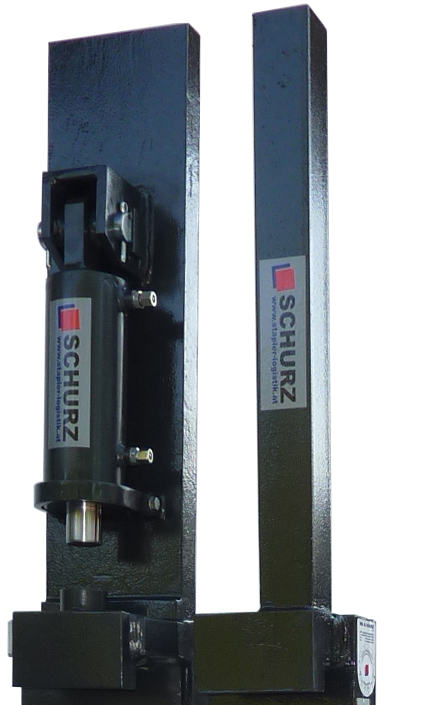

SCHURZ Umbau von bereitgestellten Standardgabeln auf SCHURZ Sondergabelzinken. Linke Gabel hydraulisch höhenverstellbar inklusive Vertikalführung und Rückenverlängerung, rechte Gabel nicht höhenverstellbar, Lastanschlag und Rückenverlängerung.

Passend auf Linde Stapler H 150 / 600 mit einer Grundtragfähigkeit von 15 t bei LSP 600 mm, Aufhängung Terminal West.

Vorteile

Robuste Ausführung für anspruchsvolle Einsätze

Spezielle Sondergabeln für den individuellen Bedarf

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Unser Kunde besitzt bereits eine 360° drehbare SCHURZ Klammergabel für einen Linde H 40 D Stapler. Für spezielle Einsätze werden SCHURZ Anschraubgabelzinken mit verbreiterten Gabelrücken und einer neuen Gabellänge benötigt. Diese SCHURZ Gabelzinken, sind durch ihren verbreiterten Gabelrücken, für starke seitliche Belastung ausgeführt.

Weiters wurden die SCHURZ Anschraubgabelzinken mit Bohrungen versehen, welche zur Aufnahme von aufsteckbaren Kontaktplatten über einen Fixierbolzen dienen. Die Kontaktplatten wurden zusätzlich mit einer neuen Remagrip 60 Beschichtung versehen und dienen zum sicheren und beschädigungsfreien Klammern und Entleeren von Gitterboxen und Kisten.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

Die Gabelverlängerung wird immer am Stapler mitgeführt (hochgeklappt mit Grundlänge der Gabelzinken, abgeklappt mit Länge der Gabelverlängerung)

Kein „Herumliegen“ bei Nicht-Verwendung

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Diese klappbaren SCHURZ Gabelverlängerungen wurden für unseren Kunden, einem österreichischen Verpackungsunternehmen, passend für einen Jungheinrich Stapler mit einer Grundtragkraft von 1.500 kg bei LSP 500 mm, gefertigt.

Die klappbaren SCHURZ Gabelverlängerungen sind eine Sonderart der Gabelverlängerung und können für verschiedene Lastlängen eingesetzt werden. Somit können sowohl Europaletten längs, als auch Sonderpaletten schnell und effizient manipuliert werden. Die Verlängerungen bleiben an der Gabel, werden nur hochgeklappt und müssen somit nicht abgenommen werden.

Vorteile

Platzsparend bei Fahrten ohne Last, erhöhte Manövrierfähigkeit

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Sondergabelzinken in hochklappbarer Ausführung angepasst auf einen Linde Stapler Type H 18 D (BR 391) mit einer Grundtragkraft von 1.800 kg bei LSP 500 mm, Aufhängung FEM 2A.

Die Klappgabelzinken ermöglichen das Einfahren des Staplers in einen Lastenaufzug.

Vorteile

Gabelverlängerung integriert

Keine Splinte und Bolzen wie bei Gabelverlängerungen

Einfache und kostensparende Handhabung

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Klappgabelzinken für sicheren Transport von Europaletten längs und quer.

Im hochgeklappten Zustand werden die Klappgabeln mittels Federbolzensicherung gesichert. Durch die Klappgabeln erhöht sich das Eigengewicht zusätzlich zur Standardgabel um 20 kg/Paar.

Vorteile

Ideale Kombination verstellbarer Gabelzinken für Deichselstapler

Kosteneinsparung durch universell einsetzbares Fahrzeug

Verstärkter Gabelwurzelbereich für lange Lebensdauer und hohe Tragfähigkeit trotz schmaler L- Gabelausführung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für eine Druckerei war es notwendig, den Gabelabstand eines Deichselhochhubwagens zu verbreitern, da der Kunde spezielle Paletten im Einsatz hat.

Die SCHURZ Gabelzinken in Sonderform wurden passend für einen Toyota SWE 200 L Elektro-Hochhubwagen mit einer Grundtragkraft von 2.000 kg bei LSP 600 mm gefertigt. Der Toyota Elektro-Hochhubwagen wurde standardmäßig mit einem FEM 2 Gabelträger geliefert. Aufgrund der Radarme ist jedoch eine Verwendung von normalen Staplergabeln nicht möglich. Daher wurden spezielle L-förmige Gabeln gefertigt welche einerseits mittels FEM Gabelträger aufgenommen, aber auch über die Radarme abgesenkt werden können. Die L-Form gewährleistet die Aufnahme der Sonderpaletten.

Vorteile

Kostengünstige Reparatur inklusive Prüfbucheinlage, anstelle von Neuanschaffung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Einer unserer Kunden aus der Holzindustrie besitzt einen Kalmar Elektrostapler mit einer Grundtragkraft von 8 t und einer hydraulischen Zinkenverstellung. Auf der Zinkenverstellung sind Gabelzinken mit der Dimension 250 x 70 – 2.400 mm mittels Terminal West Aufhängung eingehängt.

Die oberen Aufnahmebacken waren maximal verschlissen. Um einen Kauf von Neugabeln zu vermeiden wurden die oberen Aufnahmebacken erneuert. Aufgrund der speziell geschulten und geprüften Schweißer der Fa. ING. M. SCHURZ konnten diese Arbeiten an den Gabeln mit Zertifikat durchgeführt werden.

Die vorhandenen oberen Aufnahmebacken wurden aus dem Gabelrücken ausgelöst, neue Aufnahmebacken gefertigt und danach in den Gabelrücken fachgerecht eingeschweißt.

Vorteile

Extrem robuste Ausführung für Anspruchsvolle Anwendung

Kostenreduktion durch Verwendung unbeschädigter Altkomponenten

Spezielle Gabelzinkenart angepasst an Trägergerät

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Messer-Wellen-Gabelzinken passen auf einen Hyster E 2.00 XM Stapler mit einer Grundtragfähigkeit von 2.000 kg bei LSP 500 mm.

Die Messerausführung ist für die Holzindustrie notwendig, da das Einfahrmaß reduziert ist. Die SCHURZ Gabeln ersetzen vorhandene verschlissene Gabeln einer Auramo Zinkenverstellung. Die Anschweißteile der Altgabeln wurden abgetrennt und an die neuen SCHURZ Gabeln fachgerecht angeschweißt. Im Lieferumfang ebenso enthalten waren CE-Zertifizierung, Prüfbucheinlage sowie sämtliche erforderlichen Dokumentationen.

Vorteile

Stauchgeschmiedeter, geschliffener und separat lackierter SCHURZ-Gabelknick

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Sondergabelzinken für einen SCHURZ Mehrfachseitenschieber passend auf einen Still R 60-50 Stapler mit einer Grundtragfähigkeit von 5.000 kg bei LSP 600 mm bestehen aus 30 Mn 5 Spezialstahl. Sie sind dreifach vollvergütet und zeichnen sich durch erhöhte Tragfähigkeit sowie hohe Lebensdauer betreffend Biege- und Schwingfestigkeit aus. Der besondere SCHURZ Gabelknick erweitert die Lebensdauer zusätzlich speziell in Bezug auf Haarnadelrisse inklusive SCHURZ Verschleißschutz und Gabelanschlag.

Vorteile

Spezielle Sonderanfertigung

Sondergleitbacken für separaten Gabelverschub

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Gabelzinken mit versetzten Sonderführungsbacken passend für einen speziellen SCHURZ Sonderseitenschieber. Die Gabeln werden zusätzlich hydraulisch über die Sonderführungsbacken seitlich verschoben.

Seitliche Anschläge fixieren den Gabelabstand zueinander.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Adaption eines vorhandenen Gerätes für neue Einsatzbereiche

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Sondergabelzinken für einen Sonderdeichselstapler mit der Dimension 150 x 65 x 1.400 mm am Rücken und 120 x 65 x 1.400 mm auf der Tragfläche wurden im Bereich der Außengabeln am Rücken zur Aufnahme von Sonderpaletten zusätzlich gefräst.

Vorteile

Transport von lackierten Transformatoren (mit Klammerfunktion) ohne Lackschäden

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Anschraubgabelzinken, passend auf einen 3 t Toyota Stapler, wurden auf vier Seiten mit einer Polyurethanbeschichtung ausgestattet.

Beschichtet wurden der Gabelrücken auf der Lastseite sowie das Gabelblatt oben und beidseitig seitlich. Das Gabelblatt wurde auf 37 mm Sonderstärke abgefräst. Die Anschraubgabelzinken wurden mit einer 8-fachen Rückenbohrung für versenkte Inbusschrauben versehen.

Vorteile

Schonung von Grundgabelzinken, Anbaugerät und Hubmast

Max. Resttragkraft des Staplers durch Kipppunkt des Containers bei LSP ~800 mm anstatt bei LSP ~1.600 mm

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Aufsteckgabelzinken für einen Komatsu Stapler Type FD 35 mit Anbaugerät Klammergabel mit Anschweißgabelzinken für die Aufnahme von Kippcontainern.

Die Aufsteckgabelzinken werden mit den Gabelzinken der vorhandenen Klammergabel aufgenommen und am Gabelrücken mittels Durchsteckbolzen am Abrutschen gesichert. Die Zusatzgabelzinken befinden sich innen liegend. Der Kipppunkt der Container wird durch die kurzen Gabelzinken max. an den Stapler verlegt, dadurch werden die Grundgabelzinken der Klammergabel entlastet.

Vorteile

Optimale Sichtverhältnisse, geringster Verschleiß und wartungsarm

Spezielle Armform und Sicherheitsnase gewährleisten sichere und rationelle Manipulation

Spezielle Kippzylinder und Kippmechanik gewährleistet kontrolliertes und feinfühliges kippen

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die Fa. ING. M. SCHURZ bietet ihren Kunden optimale Lösungen, wie in diesem Fall das SCHURZ Schnellwechselsystem für Gabelzinken. Nun können zwei Paar Gabelzinken abwechselnd – werkzeuglos, schnell und einfach – aufgenommen bzw. gewechselt werden.

Die untere Schnellwechselbackeneinrichtung ist mit einem Durchsteckbolzen ausgeführt, welcher auch gegen Verlust gesichert ist.

Konkret wurden bestehende Standardgabeln mit Schnellwechselbacken adaptiert. Ein weiteres Paar Neugabeln der Fa. ING. M. SCHURZ in Überlänge wurde ebenfalls mit dem Schnellwechselsystem ausgerüstet. Somit ist ein rascher Wechsel der unterschiedlichen Gabelpaare gewährleistet.

Vorteile

Robuste Bauweise

Effizientes, kosteneinsparendes Arbeiten durch die rasche, werkzeuglose Aufnahme

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Wer kennt das nicht, wenn es um die Be- bzw. Entladung eines LKWs geht: man könnte 2 Paletten gleichzeitig manipulieren, wären nicht die Gabelzinken am vorhandenen Stapler zu kurz.

Welche kostengünstige, aber dennoch effiziente Lösung gibt es? Für diesen Fall bieten wir die manuell bedienbare SCHURZ Teleskopgabelzinken an. Sie führen die Verlängerung immer mit und sobald der Einsatz erwünscht ist, können die Bolzen manuell entnommen, die Gabelzinken teleskopiert und wieder gesichert werden. Eine rasche, werkzeuglose Durchführung für den optimalen Einsatz im Unternehmen unserer Kunden!

Die Fa. ING. M. SCHURZ sorgt dafür, dass das Produkt genau auf die jeweiligen Anforderungen im Unternehmen abgestimmt ist. Für Ihre individuellen Wünsche oder Sonderanfertigungen nennen Sie uns bitte über unser Kontaktformular Ihr Anliegen! Wir kümmern uns gerne darum!
