Hebetraversen
Entdecken Sie die speziell für anspruchsvolle Hebe- und Transportaufgaben konzipierten Hebetraversen von ING. M. SCHURZ GesmbH.
Unsere Hebetraversen bieten eine optimale Lösung, um schwere Lasten sicher und effizient in verschiedenen Industriebereichen zu heben und zu manövrieren. Dank ihrer robusten Bauweise und der Fähigkeit zur flexiblen Anpassung sind sie ideal für den Einsatz in der Fertigung, auf Baustellen und in vielen anderen Anwendungsbereichen. Sie garantieren hohe Effizienz und Sicherheit bei allen Hebevorgängen, was sie zu einem unverzichtbaren Werkzeug für Ihr Unternehmen macht.
Lassen Sie sich von unseren Hebetraversen inspirieren und erfahren Sie, wie sie zur Optimierung Ihrer Hebe- und Transportprozesse beitragen können.
Vorteile
Extrem robuste Ausführung für anspruchsvolle Einsätze
Individuelle und spezifische Ausführung für maximale Effizienz
Die Traversen sind verwindungssteif ausgeführt
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Diesmal benötigt einer unserer Kunden, welcher Baustahlgitter bzw. spezielle Baustahlgitterformen produziert, eine SCHURZ Hebetraverse für die Stapleraufnahme, passend auf einen Linde Stapler Type H 80 mit einer Grundtragfähigkeit von 8.000 kg bei LSP 600 mm. Zusätzlich wurde eine SCHURZ Krantraverse für die Aufnahme mittels Hallenkran benötigt.
Die Herausforderung unseres Kunden besteht darin, dass diese Baustahlgitter bis zu 12.000 mm lang und bis zu 3.000 mm breit sein können. Werden diese nun mit dem Stapler über die Gabeln oder dem einfachen Haken des Hallenkrans aufgenommen biegen sich die Gitter sehr stark durch. Somit können, aufgrund der Hallenhöhe, nur wenige Pakete übereinander gestapelt werden. Weiters lassen sich die Gitterpakete bei der LKW Verladung nur schwer manövrieren bzw. effizient verladen.
Um die Effizienz und Sicherheit der Arbeitssituation des Kunden zu verbessern, wurden von der Fa. ING. M. SCHURZ diese beiden SCHURZ Hebetraversen konstruiert und gefertigt. Beide SCHURZ Traversen sind mit verschiedenen Einhängepunkten ausgestattet, um die Last gleichmäßig verteilen zu können, wodurch sich ein Durchbiegen der Gitter um ein Vielfaches verringert.
Die SCHURZ Hebetraverse für die Stapleraufnahme wird mittels Einfahrtsschuhen aufgenommen und über den SCHURZ Schnellverschluss gesichert.
Vorteile
Individuelle Lösung, angepasst an die örtlichen Gegebenheiten für optimalen Einsatz
Rungen und Verzurrösen für sicheres und unfallfreies Handling
Verlängerte Ketten zur Erweiterung des Kranhubes
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Im Bereich „Sondermaschinenbau“ in der Rubrik „Kranhebetechnik“ kann man dieses Projekt ebenso finden. Es setzt sich aus der SCHURZ H-Traverse sowie zwei SCHURZ Kranhebeplattformen zusammen. Eingesetzt werden sie für den innerbetrieblichen Transport unterschiedlicher Papierrollen. Die Rollen haben einen Durchmesser von 900 – 1.300 mm, eine Höhe von max. 1.200 mm und ein Maximalgewicht von 1.000 kg.
Die Papierrollen werden im Obergeschoss des Unternehmens produziert und im Normalfall mittels Gabelstapler und Papierrollenklammer in den Lastenaufzug zur Einlagerung ins Untergeschoss befördert. Der Lastenaufzug wird nun aber erneuert und ist somit mehrere Monate nicht einsatzbereit.
Um diese Zeit zu überbrücken, wurden von der Fa. ING. M. SCHURZ zwei SCHURZ Hebeplattformen, inklusive einer SCHURZ Hebetraverse konstruiert und gefertigt. Die erste SCHURZ Plattform wird nun mittels Gabelstapler beladen und die Last wird durch die abnehmbaren Streckrungen gesichert. Diese Streckrungen können individuell, je nach Rollendurchmesser, in die dafür vorgesehenen Bohrungen eingesteckt werden. Zusätzlich sind beide SCHURZ Hebeplattformen mit Verzurrösen ausgestattet, um die Rollen zu sichern. Nach erfolgter Beladung der ersten SCHURZ Kranhebeplattform wird diese über die 4 Strangketten an die SCHURZ Hebetraverse gehängt, um die Rollen in das untere Geschoss zu befördern, wo sie wieder entladen werden. In der Zwischenzeit kann die zweite SCHURZ Kranhebeplattform schon wieder mit den nächsten Papierrollen beladen werden, womit ein rationeller Transportprozess gegeben ist.
Beide SCHURZ Transportplattformen wurden mit Einfahrschuhen ausgestattet, um diese rasch und einfach mittels Stapler an die jeweils gewünschte Stelle zu manövrieren. Zusätzlich wurde die Strangkette der SCHURZ Krantraverse mit einer Länge von 6 m ausgeführt, um den Hubbereich des Krans bis in den Keller zu ermöglichen.
Vorteile
Individuelle Ausführung
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

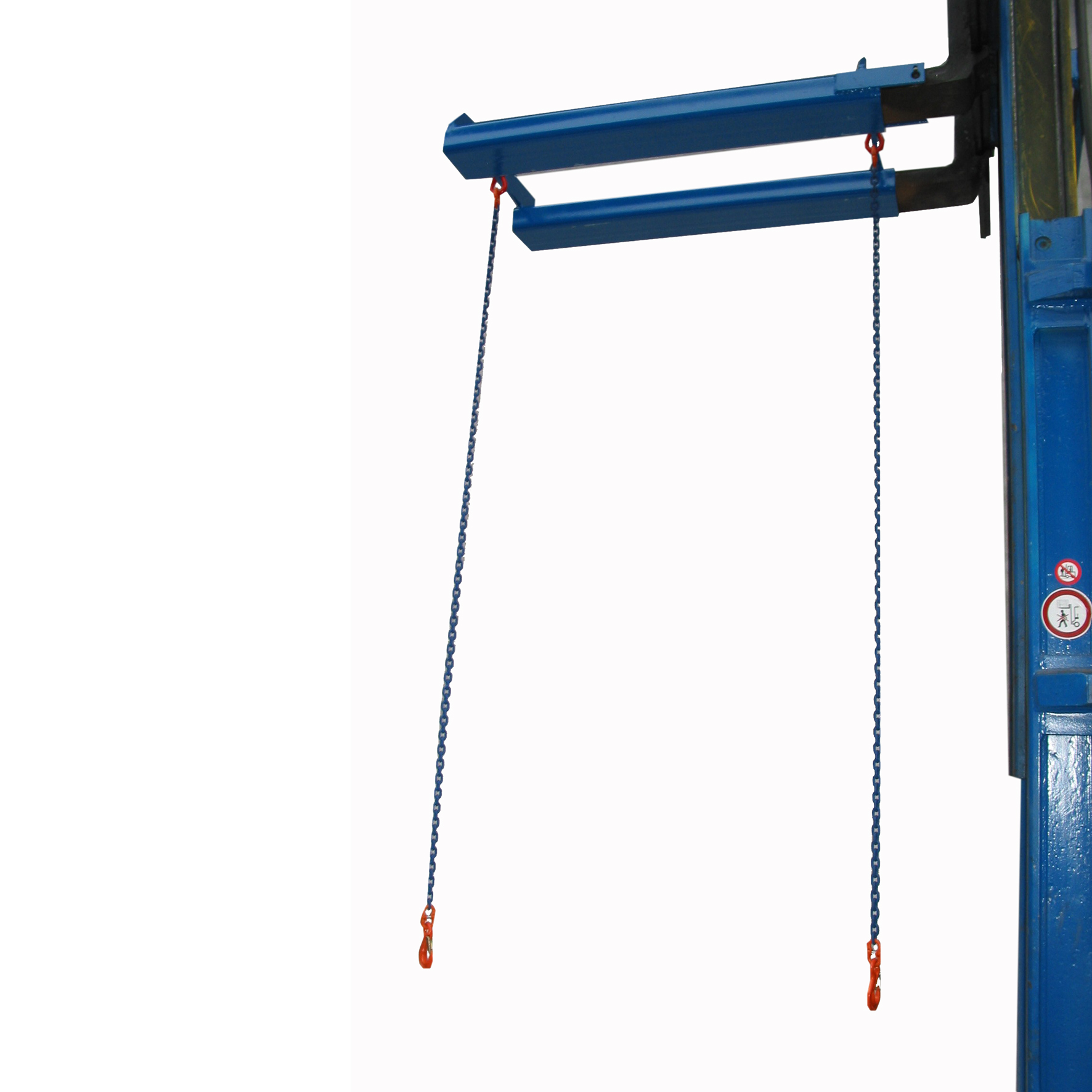

SCHURZ Batteriewechselgehänge zur Aufnahme mittels der Gabeln eines Elektrostaplers. Am Gehänge befinden sich zwei Ketten mit Hacken zur Aufnahme der Batterie aus einem Schiebemaststapler.
Vorteile
Einfaches Universalhebemittel mit minimalem Resttragkraftverlust des Staplers
Sicherungen des Anbaugerätes gegen unbeabsichtigtes Abrutschen von den Staplergabelzinken durch das spezielle SCHURZ-Bolzen-Verriegelungssystem
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Die Hebetraverse ist für den Einsatz auf einem 3 t Still Frontstapler ausgelegt. Die Aufnahme erfolgt über die Gabelzinken. Die Traverse wird mittels SCHURZ Sicherungsbolzen am Gabelrücken gegen Abrutschen gesichert.
Vorhandene Lasten sind verschiedene SCHURZ Batteriehebetraversen mit dazugehörigen Staplerbatterien. Für ein sicheres und einfaches Arbeiten ist die Traverse mit einem endlos drehbaren Lasthaken ausgestattet.
Vorteile
Automatische Verriegelung der Traverse über elektrisch betätigtes Hakensystem
Bequemes Sichern und Entsichern von der Staplerkabine aus möglich
Zusätzliches Standard Bolzen-Sicherungssystem für Stapler ohne elektrische Hakenverriegelung
Sicherer und problemloser Transport der Last
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Die SCHURZ Hebetraverse wird über die Gabelzinken des Linde H 160/1200 Staplers aufgenommen und automatisch beidseitig gegen Abrutschen gesichert. An der Hebetraverse hängen vier fix verschraubte Grundaufnahmeketten mit Haken. An diesen Grundketten können je nach Bedarf zwei verschiedene Baulängen an Aufnahmeketten mit Haken eingehängt werden.
Bei der Last handelt es sich um Fahrwerke mit einem maximalen Gewicht von 12.000 kg und 3.200 mm x 2.800 mm (Länge x Breite). Die Last wird längs überfahren und mittels der vier Haken an den Aufnahmeketten eingehängt. In dieser Position wird die Last angehoben und kann sicher transportiert werden. Die Ketten können bei Nichtgebrauch sicher in den über den Gabeleinfahrschuhen aufgebauten, offenen Boxen transportiert werden. Vier fixe Stützfüße schützen die Grundaufnahmeketten im Anschraubbereich bei Abstellen der Hebetraverse. Zusätzlich wird die Hebetraverse mechanisch mittels Durchsteckbolzen gesichert.
Vorteile
Rundum geschlossene Ausführung für maximale Passgenauigkeit
Federbelastete Steckbolzenverriegelung, dadurch kein Verlieren von Splinten oder Beilagscheiben
Die Ketten werden so angebracht, dass diese ohne großen Aufwand ausgetauscht werden können
Sicherer und kraftoptimierter Einsatz durch verstellbare Kettenabstände
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Drehgestelle für Straßenbahnen müssen entladen und manipuliert werden. Dazu wurde bisher eine fixe Hebetraverse verwendet. Aufgrund der nun verschiedenartigen Drehgestelle, war eine sichere und pendelfreie Aufnahme mit der starren Traverse nicht mehr möglich. Daher wurde die Fa. ING. M. SCHURZ beauftragt neue Hebemittel zu konstruieren und zu fertigen, welche eine flexible Aufnahme ermöglichen. Die neue Hebevorrichtung besteht aus zwei einzelnen Gabelaufsteckelementen, welche mittels Staplergabeln des vorhandenen Linde Staplers Type H 160 mit hydraulischer Zinkenverstellung und einer Grundtragfähigkeit von 16.000 kg bei LSP 900 mm einzeln aufgenommen und mit unserem speziellen Schnellverschluss gesichert werden. Über die an den Einfahrschuhen befestigten Kettengehänge können nun Drehgestelle eingehängt werden. Die Drehgestelle für Schienenfahrzeuge haben ein maximales Gewicht von 8.000 kg.
Auf der Unterseite der aufsteckbaren Hebevorrichtung befinden sich die Aufnahmepunkte für die Kettengehänge. Die vorderen Kettengehänge sind fix. Die hinteren Kettengehänge sind manuell in verschiedenen Rastpositionen verstellbar.
