Kranausleger
Entdecken Sie die Kranausleger von ING. M. SCHURZ GesmbH, die speziell für maximale Flexibilität und Reichweite bei Hebe- und Positionierungsaufgaben entwickelt wurden.
Unsere Kranausleger sind perfekt geeignet für anspruchsvolle Aufgaben im Bauwesen, in der Fertigungsindustrie und in anderen Bereichen, in denen präzises und sicheres Heben von Lasten über weite Distanzen gefragt ist. Dank ihrer robusten Bauweise und anpassbaren Länge bieten diese Ausleger eine effiziente und vielseitige Handhabung von Materialien unter den unterschiedlichsten Bedingungen.
Lassen Sie sich von unseren Kranauslegern inspirieren und erfahren Sie, wie sie zur Steigerung der Effizienz und Flexibilität in Ihren Hebeoperationen beitragen können.
Vorteile
Schmale Bauweise für maximale Sicht
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Für die sichere Handhabung verschiedenster Maschinenteile wird ein Kranausleger benötigt, der sowohl die maximale Last heben kann als auch die aktuellen CE-Richtlinien erfüllt. Da der vorhandene Kranausleger diese Anforderungen nicht mehr abdeckt, sucht unser Kunde nach einer maßgeschneiderten Sonderlösung.
Besonderer Wert wird auf eine schmale Bauweise gelegt, um dem Staplerfahrer eine optimale Sicht zu ermöglichen. Zudem wünscht der Kunde die Ausstattung des Kranauslegers mit zwei drehbaren Wirbelhaken. Der neue Kranausleger ist für den Einsatz auf einem Toyota Stapler mit einer Grundtragfähigkeit von 5.000 kg bei einem LSP von 600 mm konzipiert.
Unsere Lösung: Wir konstruieren einen SCHURZ Kranausleger, der kompakt genug ist, um eine Formrohrbreite von maximal 160 mm nicht zu überschreiten. Dies gewährleistet nicht nur die geforderte Stabilität, sondern auch die nötige Sichtfreiheit für den Staplerfahrer. Die Arretierungsabstände entsprechen dabei denen des bestehenden Krans, um einen einfachen und schnellen Austausch zu ermöglichen.
Die beiden drehbaren Wirbelhaken sind optimal positioniert: Der hubmastseitige Haken wird auf der oberen Fläche des SCHURZ Kranauslegers arretiert, während der teleskopierbare Haken seitlich flexibel montiert wird. Diese Anordnung bietet nicht nur maximale Flexibilität und Sicherheit beim Heben, sondern unterstützt auch die klare Sicht und einfache Bedienung des Staplerfahrers.
Mit dieser individuell angepassten Sonderlösung ermöglichen wir unserem Kunden einen sicheren, effizienten und CE-konformen Transport von Maschinenteilen, ohne die Sicht des Fahrers zu beeinträchtigen.
Vorteile
Sonderbauweise für werkzeuglose Geräteaufnahme über die Gabelzinken mit einfacher Sicherung über die hydraulische Gabelverstellung gegen Abrutschen des teleskopierbaren Kranarms von den Gabelzinken
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall

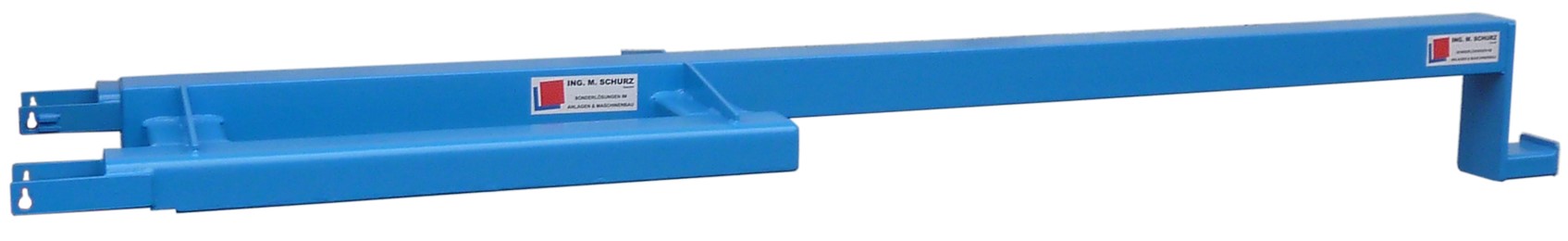

Der teleskopierbare Kranhaken bzw. Lastarm unseres Kunden, einem Autozulieferer, dient zum Austausch bzw. zur Manipulation von Robotern im Unternehmen. Der Teleskophaken erhöht die Reichweite des Gabelstaplers und ermöglicht somit die Manipulation schwerer Lasten von oben in Form eines mobilen Krans. Für unseren Kunden wurde ein Umbau des Aufnahmeteils für die Gabelzinken nötig, da der Teleskoplader nun für einen Still RX 60 – 50 verwendet wird.
Der SCHURZ Teleskopkranarm ist mechanisch teleskopierbar mit Lasthaken und mit Rastung ausgeführt. Die Aufnahme erfolgt werkzeuglos und kann über die hydraulische Gabelverstellung gegen Abrutschen gesichert werden.
Vorteile
Robuste und kundenspezifische Bauweise
Auf maximale Resttragfähigkeit des Staplers abgestimmtes Anbaugerät
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Der SCHURZ Teleskopkranarm wird über Gabeleinfahrschuhe aufgenommen und mittels einer Kette gegen Abrutschen gesichert.
Passend auf Linde H 30 D mit Vorbauseitenschieber und Linde H 40 D mit Zinkenverstellung. Der Kranarm ist mechanisch im Lastschwerpunkt verstellbar.
Vorteile
Kranausleger wurde individuell nach Kundenwunsch gefertigt
Durch die spezielle Krafteinleitung erhöhte Lebensdauer und geringere Bruchgefahr
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

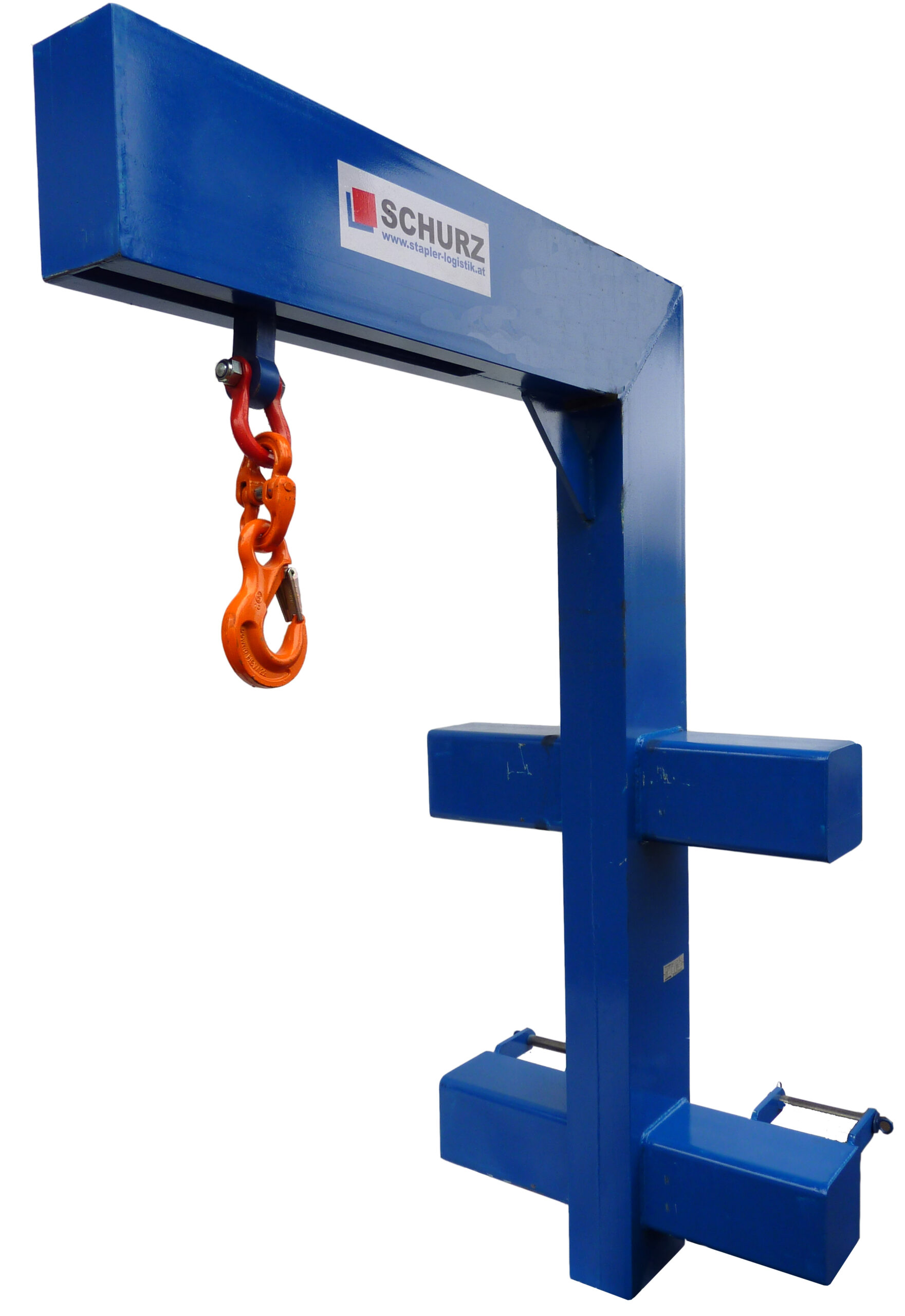

SCHURZ Kranausleger Type KA 15, passend auf einen Svetruck Stapler mit einer Grundtragfähigkeit von 25 t.
Der Tragdorn wird mittels rollengeführter Trägerplatten (Position Mi – Mi 1.000 mm) anstatt der Gabeln des Staplers aufgenommen und durch Schnellverschlussbolzen arretiert. Dadurch bleibt der Seitenverschub auch mit Kranausleger erhalten. Die Hakenposition kann manuell und stufenweise verstellt werden. Der Kranausleger kann in einer mitgelieferten Vorrichtung sicher abgestellt werden.
Vorteile
Robuste Ausführung
Individuelle Bauweise nach Kundenwunsch
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
SCHURZ Kranausleger, passend auf einen Still Stapler Type RX 60-50 mit einer Grundtragfähigkeit von 5.000 kg bei LSP 500 mm. Mit dem Kranausleger werden in einer LKW-Produktion die Fahrzeuge in einer Halle angehoben und zum nächsten Produktionsschritt verschoben.
Der Haken kann bei 500 mm und 1.600 mm eingehängt werden. Der Kranausleger ist mit Schraubbacken fix auf die Trägerplatte des Staplers montiert. Inklusive einer hochklappbaren Abstellstütze.
Vorteile
Rationelles und sicheres Hilfsmittel für Montagearbeiten
Geschlossene Einfahrschuhe mit Schnellverschluss statt Kettensicherung vermindern die Unfallgefahr
Ausbauhilfe für Maschinenteile von Verpackungsmaschinen
Individuelle Bauweise für optimalen Einsatz
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Dieser SCHURZ Kranausleger mit individuellem Frontelement wurde für einen unserer Kunden, welcher im Bereich der Verpackungsindustrie tätig ist, gefertigt. Der SCHURZ Kranausleger ist passend für einen Toyota Stapler Type FDF 30 mit einer Grundtragfähigkeit von 3.000 kg bei LSP 500 mm.
Unser Kunde hatte folgende Problemstellung: Beim Service einer seiner Großanlagen müssen Maschinenteile aus der Anlage entnommen werden. Bis dato war dazu der Einsatz von mehreren Personen auf einigen Metern Höhe nötig, welche an der Anlage wenig Halt gefunden haben, um gewisse Teilkomponenten kollisionsfrei entnehmen zu können. Somit war die Servicierung dieser Anlage mit enormen Sicherheitsrisiken verbunden.
Durch den SCHURZ Maschinenteile Manipulator ist es nun möglich die Austauschkomponenten gefahrlos aus der Großanlage zu heben. Das spezielle gekröpfte Frontelement wurde an die spezielle Einfahrsituation der Kundenanlagen angepasst. Die spezielle Form gestattet nun ein beschädigungsfreies Herausheben der zu servicierenden Komponenten aus der Produktionsmaschine.
Die SCHURZ Revisionshilfe ist mit rundum und vorne geschlossenen Einfahrtschuhen versehen. Die Aufnahme erfolgt über die Gabelzinken des vorhandenen Staplers. Danach wird der SCHURZ Kranausleger mit individuellem Frontelement mit unserem speziellen SCHURZ Sicherungssystem gesichert, um ein Verrutschen des SCHURZ Kranauslegers oder eine Klemmgefahr während des Einsatzes auszuschließen. Somit ist eine zusätzliche Absicherung der Mitarbeiter gewährleistet.
Vorteile
Robuste Ausführung
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
SCHURZ Teleskopkran für einen Nissan Frontstapler mit einer Grundtragfähigkeit von 3.700 kg bei LSP 500 mm. Der Teleskopkran wird direkt mit der Staplerträgerplatte aufgenommen.
Ausführung mit zusätzlicher Stütze, welche am vorderen Träger montiert wird. Diese ist in der Höhe in 340 mm Schritten verstell- und arretierbar. Durch diese Stütze sind wesentlich höhere Belastungen am Haken möglich. Der bewegliche Arm kann manuell ausgezogen und ca. alle 200 mm mittels Bolzen fixiert werden. Zusätzlich wurde ein abnehmbarer Ablagefuß mitgeliefert.
Vorteile
Gerätebauweise für einfachen und sicheren Lasttransport bei unterschiedlichen Ausladungen und Lastschwerpunkten
Spezielle Rollenführung für kraftschonende manuelle Verstellung
Sicherung des Anbaugerätes gegen Abrutschen von den Staplergabelzinken mittels spezieller Gestaltung der Einfahrschuhe (über hydraulische Gabelverstellung)
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Für unseren Kunden aus der Holzindustrie wurde dieser SCHURZ Teleskopkranarm in der gewünschten Ausführung für einen Jungheinrich DFG 670 mit einer Grundtragkraft von 7.000 kg bei LSP 600 mm gefertigt.
Bei den Lasten handelt es sich um verschiedene Werkzeuge und Produktionsmaschinen zur Holzbodenerzeugung mit unterschiedlichem Gewichten. Das Lastgewicht ist je nach Resttragkraft des Staplers mit aufgenommenem Teleskopkranarm begrenzt. Dazu wurden für verschiedenen Stapler entsprechende Traglastdiagramme zur Anbringung an den Staplern angefertigt. Um die Lasten entsprechend genau und sicher aus der Produktionshalle manipulieren zu können ist es notwendig, die Reichweite des Kranhakens zu verstellen.
Der SCHURZ Kranhaken ist dafür manuell bis 6 m ausziehbar. Eine spezielle Rollenführung gewährleistet die Leichtgängigkeit für die manuelle Bedienung. Um dem Platzproblem des Kunden Abhilfe zu schaffen, wurde der SCHURZ Teleskopkranhaken mehrfach teleskopierbar ausgeführt. Die ausziehbaren Teile sind alle 500 mm gekennzeichnet, an diesen Positionen ist es möglich die Teleskoparme mittels Bolzen zu arretieren.
Der SCHURZ Teleskopkranarm wird über die Gabelzinken aufgenommen. Die Verriegelung erfolgt über die Zinkenverstellung des Staplers. Es ist somit kein zusätzlicher Aufwand für das Personal (absteigen vom Stapler) nötig.
