Lasthalter

Entdecken Sie die Lasthalter von ING. M. SCHURZ GesmbH, die für das sichere und präzise Handling von schweren und unhandlichen Lasten unerlässlich sind.

Unsere Lasthalter bieten eine verlässliche und stabile Unterstützung für Materialien während des Transports oder bei Wartungsarbeiten. Sie sind ideal für den Einsatz in der Industrie, im Bauwesen und in der Logistik und tragen wesentlich zur Verbesserung der Sicherheit und Effizienz bei der Handhabung von Gütern bei. Durch die Minimierung des Risikos von Beschädigungen und Unfällen werden diese Lasthalter zu einem unverzichtbaren Bestandteil für effiziente und sichere Arbeitsprozesse.

Lassen Sie sich von unseren Lasthaltern inspirieren und entdecken Sie, wie sie Ihre Arbeitsabläufe sicherer und effektiver gestalten können.

Containersicherung mit hydraulischer Fixierung zur Montage an der FEM Trägerplatte

Vorteile

Durch hydraulische Fixierung werden die Container gegen Abrutschen und Kippen gesichert.

Keine Beeinträchtigung bei anderen Transporten

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Unser Kunde, ein international führender Anbieter flexibler Verpackungsmaterialien, stand vor der Herausforderung, schwere Lackcontainer sicher auf dem Werksgelände zu transportieren. Aufgrund der dynamischen Kräfte während des Transports kam es wiederholt zu Unfällen durch das seitliche Kippen der Container. Um diese Risiken zu minimieren und die Sicherheit zu maximieren, haben wir die SCHURZ Spezialcontainersicherung entwickelt – eine maßgeschneiderte Lösung, die speziell auf den Einsatz mit dem Linde Stapler Type R16G mit einer Tragfähigkeit von 1.600 kg bei LSP 600 mm zugeschnitten ist.

Die SCHURZ Spezialcontainersicherung bietet eine hydraulische Fixierung der Container mit unterschiedlichen Abmessungen, die sowohl gegen seitliches Kippen als auch gegen ein Abrutschen nach vorne schützt. Die Montage erfolgt links und rechts an der FEM-Trägerplatte des Schubmaststaplers und wird an den Trägerplattenbohrungen fixiert. Die Funktion des Seitenschiebers wird nicht beeinträchtigt, sodass der Stapler weiterhin flexibel einsetzbar bleibt.

Kundenseitig werden Rundstähle auf die vorhandenen Container aufgeschweißt, deren genaue Positionierung wir bei einem Container, der uns zur Verfügung gestellt wird, exakt festlegen. Die Lackcontainer werden mit den Gabelzinken des Staplers aufgenommen. Erst nach dem sicheren Einrasten des Sicherungshakens an den Rundrohren, darf der Stapler mit dem Lackcontainer in Betrieb genommen werden.

Vorteile

Kostengünstiger Umbau und Aufarbeitung der Lastsicherung nach Neuanschaffung der Doppelpalettengabel

Umbau auf Sonderventilblock zur Optimierung der Steuerung der hydraulischen Lastsicherung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Unser Kunde, ein österreichisches Unternehmen aus der Baubranche, besitzt seit dem Jahr 2006 bereits eine SCHURZ Doppelpalettengabel mit integriertem Seitenverschub, für einen Jungheinrich TRG 425 s mit einer Grundtragfähigkeit von 2.500 kg bei LSP 500. 8 Jahre später (2014) wurde diese noch mittels einer hydraulischen Lastsicherung optimiert.

Bei den Lasten handelt es sich um einzeln folierte Styroporblöcke, welche sicher transportiert werden sollen. Nähere Informationen dazu finden Sie hier!

Die SCHURZ Doppelpalettengabel mit integriertem Seitenverschub musste aufgrund 15 Jahre starker Beanspruchung bzw. Verschleiß erneuert werden. Die hydraulische Lastsicherung konnte aufgearbeitet werden und wurde wieder auf das Neugerät aufgebaut. Weiters wurde das Gerät durch die Verwendung eines Sonderventilblocks zur Steuerung der hydraulischen Lastsicherung optimiert. Ein eigens entwickelter Sonderventilblock wurde im Zuge des Umbaus mit eingebaut, wodurch die zuvor benötigten mehrfachen Einzelblöcke und vielfachen Einzelschlauchverbindungen ersetzt werden konnten.

Die neue SCHURZ Doppelpalettengabel ist somit durch einen SCHURZ Umbau der hydr. Lastsicherung wieder für ein effizientes Arbeiten optimiert.

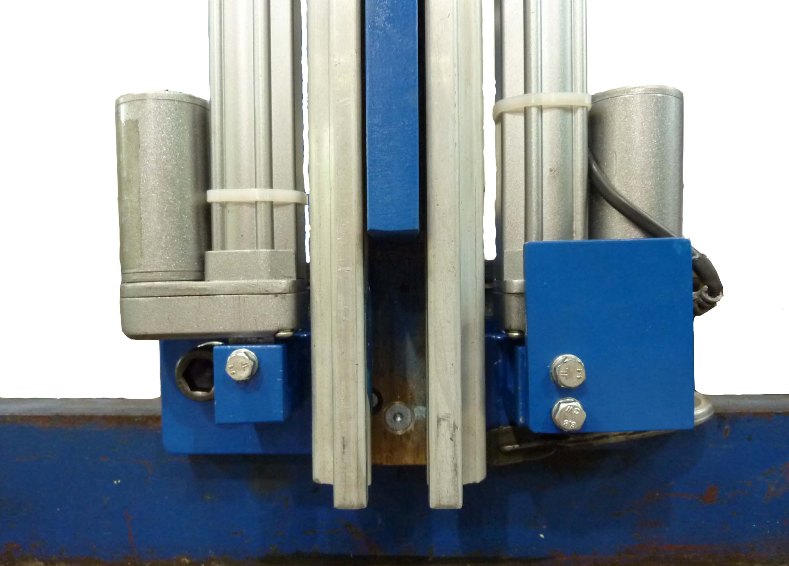

Metallformen Sicherung elektrisch

Vorteile

Sicherer Transport von teuren Formenwerkzeugen

Kostengünstige elektrische Lösung erspart hydraulische Stapleradaption

Einfache Bedienung über Staplerdeichsel

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Lastsicherung, passend auf einen BT SPE 200 Sonderdeichselstapler mit einer Grundtragkraft von 2.000 kg bei LSP 600 mm. Die Lastsicherung wird über die Trägerplatte des Staplers aufgenommen. Das Öffnen und Schließen des Lastsicherungsbügels erfolgt durch einen Schalter in Deichselnähe.

Der Sicherungsvorgang erfolgt elektrisch. Der Sicherungshaken ist abnehmbar für etwaige spätere Anpassungen.

Die Last (Formenwerkzeuge) wird über die Gabelzinken aufgenommen und mechanisch mittels der SCHURZ Lastsicherung von oben gegen Abrutschen nach vorne gesichert. Die Druckkraft auf das Formenwerkzeug wird sowohl mechanisch auf 100 kg als auch elektrisch begrenzt.

Seitliche Lasthalter für Styroporblöcke

Vorteile

Beschädigungsfreier und sicherer Transport von Styroporblöcken

Einzeln klappbare Arme für flexible Beladung von LKWs (Arme kollidieren nicht mit Bordwand)

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Durch die SCHURZ hydraulische Lastsicherung wird seitliches Kippen der aufgenommenen Ladung (Styroporplattenstapel) verhindert. Dafür wurde am Außengabelpaar der vorhandenen SCHURZ Doppelpalettengabel beidseitig ein um 90° hydraulisch kippbarer Lastsicherungsarm montiert.

Kraft und Geschwindigkeit der 90° Klappung sind voreinstellbar, die Seiten können einzeln angesteuert werden. Zusätzlich integriert jeweils 50 mm federvorgespannte Klammerreserve der Sicherungsarme. Die Nutzlänge des Lastsicherungsarms liegt bei ca. 350 mm.

Rohrsicherung mit hydraulischem Lasthalter

Vorteile

Robuste Ausführung

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ hydraulischer Lasthalter für einen 1,2 t Stapler zur Montage zwischen den Gabeln. Ausführung mit einem Arm links, einem Arm rechts und einem Zylinder mittig.

Die Arme sind unten Anti-Rutsch beschichtet. An der Spitze der beiden Lasthalter wurde eine „Nase“ zur zusätzlichen Lastsicherung angebracht.

Vorteile

Optimale Sichtverhältnisse, geringster Verschleiß und wartungsarm

Ermöglicht sicheren und beschädigungsfreien Warentransport bei schwierigsten Fahr- und Witterungsverhältnissen

Bestes Sichtfeld für den Staplerfahrer da die Teleskopprofile des Lasthalters

direkt vor den Hubmastprofilen platziert sind.

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

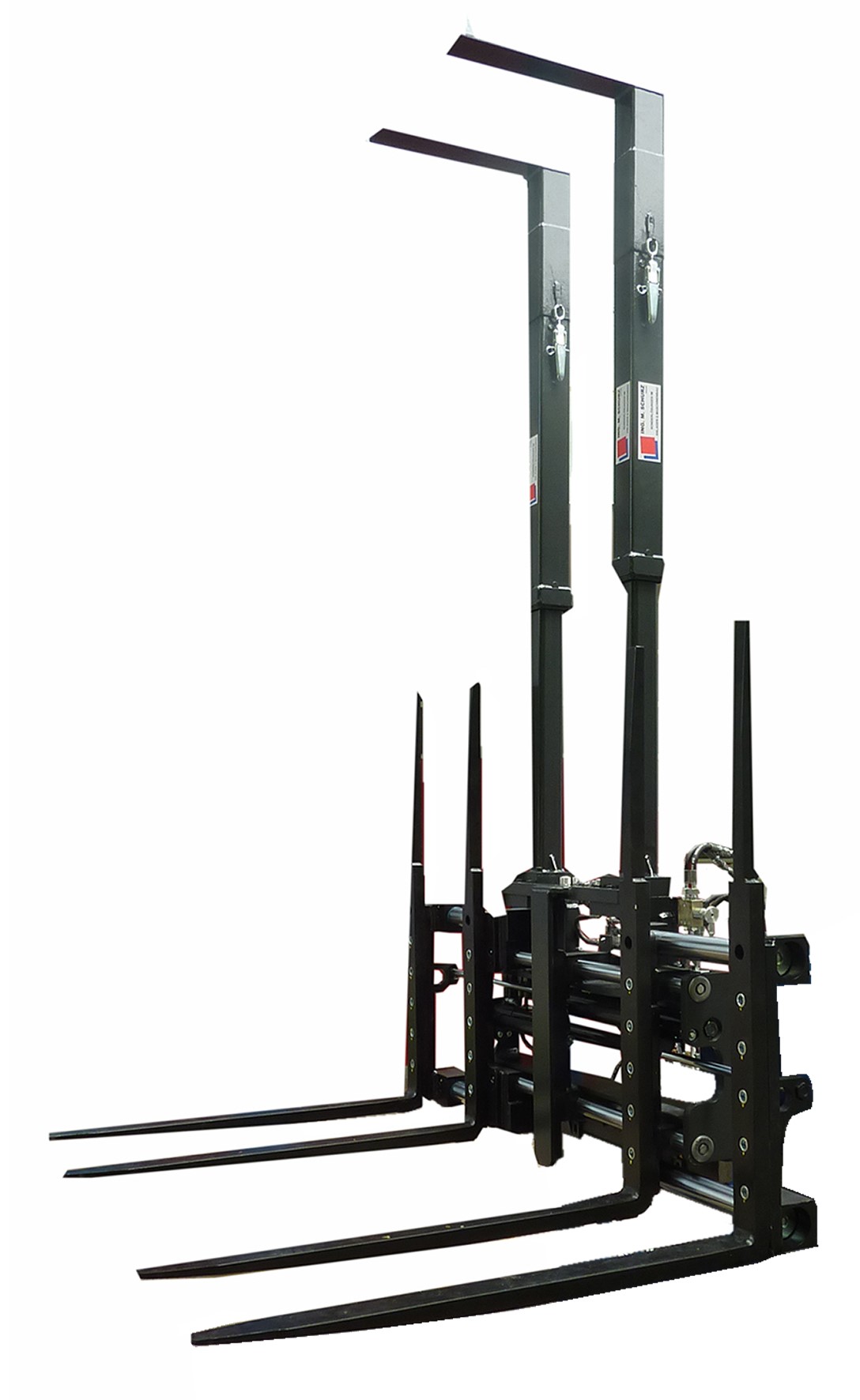

Für unseren Kunden, ein österreichisches Unternehmen aus der Baubranche, wurde die SCHURZ Doppelpalettengabel in der gewünschten Ausführung für einen Jungheinrich TRG 425 s mit einer Grundtragfähigkeit von 2.500 kg bei LSP 500 mm gefertigt.

Bei den Lasten handelt es sich um einzeln folierte Styroporblöcke mit einer Höhe von ca. 2,5 Meter, welche sicher transportiert werden sollen. Um effizienter arbeiten zu können, werden zwei Blöcke nebeneinander gleichzeitig aufgenommen. Weiteres können auch Standard – Europaletten (längs + quer) mit der SCHURZ Doppelpalettengabel aufgenommen werden.

Am Standort des Kunden tritt jedoch häufig das Problem auf, dass die Windverhältnisse sehr stark sein können. Durch diesen umweltbedingten Einfluss könnten die Styroporblöcke beim Transport davongetragen und beschädigt werden.

Um diesem Problem Abhilfe zu schaffen, wurde von der Fa. ING. M. SCHURZ ein spezieller Lasthalter am Grundrahmen der SCHURZ Doppelpalettengabel montiert, der die Styroporblöcke gegen seitliches Kippen und Abrutschen nach vorne auf den Gabeln sichert.

Der Lasthalter wird hydraulisch bedient und kann die Styroporblöcke durch Klammern sichern. Die Klammerkraft des Lasthalters ist vorwählbar um Beschädigungen der Last zu verhindern. Die vorhandene Gabellänge der SCHURZ Doppelpalettengabel kann voll genutzt werden, da kein zusätzliches Vorbaumaß durch den Lasthalter erforderlich ist.

360° Drehgerät für Saatgutbehälter mit Lasthalter mittig und Zinkenverstellung

Vorteile

Einfaches Handling von großen Behältern

4 hydraulische Funktionen

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Entleervorrichtung für einen Stapler mit einer Tragfähigkeit von 4.500 kg bei LSP 600 mm zur Manipulation von Saatgutbehältern sowie von Euronormpaletten längs verfügt über 4 hydraulische Funktionen.

Die Saatgutbehälter werden mittels Lasthalter (Halterarm abnehmbar) fixiert. Um das Nachrutschen der Behälter beim Drehen durch Anfahrungenauigkeiten zu vermeiden, werden die Behälter zusätzlich mittels hydraulischer Zusatzverstellung der Gabeln seitlich fixiert. Der Seitenschieber wurde ohne Tragfähigkeitsverlust im Drehgerät integriert.

Saatgutbehälter Entleerung mit hydraulischem Lasthalter seitlich

Vorteile

EIN Gerät für mehrere Arbeiten

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ 360° endlos Drehgerät mit hinterflanschtem Seitenschieber passend auf einem 3,5 t Stapler. Dient dem beidseitigen Entleeren von Gitterboxen und Behältern unterschiedlicher Größe bis zu einem Gewicht von max. 500 kg.

Die Lastaufnahme erfolgt mittels Gabelzinken. Ein hydraulisch verstellbarer Lasthalter sichert die Last während des Entleervorgangws.

Die Arme des Lasthalters können abgenommen werden.

Universal Entleergerät für Linde Schiebemaststapler, Ansicht mit Langbehälter

Vorteile

Universalgerät zur Entleerung von 3 verschiedenen Sonderbehältern plus Gitterboxen

Hydraulische Lastsicherung für einfache und sichere Bedienung

Sondergerät für optimale Nutzung und Kosteneinsparung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Ein namhafter österreichischer Fensterhersteller verwendet verschiedenste Behälter und Sonderpaletten zum Sammeln und Entsorgen seiner Abfälle. Die befüllten Behälter wurden bisher mit verschiedenen Staplern und Anbaugeräten aufgenommen und in Großcontainer entleert. Ein eigenes Entwicklungsteam befasste sich bereits längere Zeit damit ein spezielles Zusatzgerät zu entwickeln, um möglichst viele der Behälter mit einem Gerät entleeren zu können. Es wurde auch schon ein Prototyp selbst angefertigt, welcher aber nicht alle Behälter manipulieren konnte. Da es der Fa. ING. M. SCHURZ aufgrund seiner über 35 Jahren Erfahrung im Sondermaschinenbau möglich war ein Universal Entleergerät anzubieten, welches alle vorhandenen Behälter manipulieren kann, wurde der Auftrag zur Entwicklung und zum Bau durch den Kunden erteilt.

Das SCHURZ Universal Entleergerät passt auf einen Linde Schiebemaststapler Type R20 soll folgende Behälter und Boxen sicher aufnehmen, welche hydraulisch gesichert und nach vorne entleert werden sollen:

  1. Metallboxen, Breite 1.000 mm, Tiefe oben 1.200 mm, unten 910 mm, Höhe 900 mm von Gabelauflage, Gesamthöhe 1.000 mm, Gewicht mit Inhalt maximal 700 kg. Keine Einfahrschuhe.
  2. Metall Langbehälter, Breite 2.500 mm bis 4.500 mm, Tiefe 400 mm, Höhe von Gabelauflage 500 mm, Gewicht beladen maximal 500 kg. Ausführung mit Einfahrschuhen.
  3. Metallpalette, Breite 6.222 mm, Breite über Steher zur Sicherung 3.060 mm, Tiefe 760 mm, Höhe von Gabelauflage 580 mm, Gewicht beladen maximal 700 kg. Keine Einfahrschuhe.
  4. Gitterboxen ohne Einfahrschuhe 1.200 x 800 mm in Queraufnahme, Höhe ungefähr 500 mm bis 900 mm von Gabelauflage gemessen.

Das SCHURZ Multifunktions Kippgerät wird auf die Trägerplatte des Linde Schiebemaststaplers fix montiert und hydraulisch angeschlossen. Das Sonderanbaugerät besteht aus einem Kippgerät und einem hydraulischen Lasthalter, welcher die Behälter auf den Gabeln fixiert. Die Behälter werden mittels Gabeln aufgenommen und dann mit dem Lasthalter auf den Gabeln gesichert. Der Lasthalter besteht aus einem Mittelteil und je Seite aus einem klappbaren, ausziehbaren Arm und kann für die verschiedenen Behälter wie folgt verstellt werden:

Für die Metallboxen werden die seitlichen ca. 1.100 mm langen hydraulisch betätigten Sicherungsarme manuell um 90° nach vorne geklappt. Diese sichern den oben 1.200 mm langen Metallbehälter dann beidseitig. Zwischen nebeneinander stehenden Behältern ist ein Platz von ca. 200 mm erforderlich.

Gitterboxen werden quer aufgenommen und die nach vorne geklappten Arme sichern die Gitterboxen beidseitig, gleich wie bei den Metallboxen. Die Gitterboxen sind um 200 mm breiter, daher liegen die Haltearme je Seite ca. 100 mm weiter innen vom Boxenrand gesehen.

Für die Metall Langbehälter werden die Arme zurückgeklappt und befinden sich somit in einer Linie mit der hinteren Langseite des Behälters. Die hintere Längsseite des Behälters wird nun hydraulisch gesichert. Zusätzliche Haltenasen sichern den Behälter gegen Wegrutschen auf den Gabeln.

Für die Metallpaletten bleiben die Arme zurückgeklappt und befinden sich somit in einer Linie. Um die Steher im Abstand von 3.060 mm zu erreichen, können die Arme beidseitig manuell auf ca. 3.160 mm ausgezogen werden. Eine Sicherungsnase an den Gabeln verhindert das Wegrutschen der Paletten.
