Sondegeräte Hydraulisch
Entdecken Sie die hydraulischen Sondergeräte von ING. M. SCHURZ GesmbH, die als hochleistungsfähige Lösungen für anspruchsvolle Aufgaben in Industrie und Handwerk konzipiert sind.
Ausgestattet mit fortschrittlicher Hydrauliktechnologie, bieten diese Geräte maximale Kraftübertragung und Präzision, was sie ideal für leistungsintensive und präzisionskritische Anwendungen wie in der Baubranche oder Fertigung macht. Ihre Robustheit und Anpassungsfähigkeit machen unsere hydraulischen Sondergeräte zu einem unverzichtbaren Werkzeug, das speziell darauf ausgerichtet ist, spezifische Herausforderungen effizient und zuverlässig zu meistern.
Lassen Sie sich von unseren innovativen Lösungen inspirieren und entdecken Sie, wie unsere hydraulischen Sondergeräte zur Optimierung und Erweiterung Ihrer Betriebskapazitäten beitragen können.
Vorteile
Durch hydraulische Fixierung werden die Container gegen Abrutschen und Kippen gesichert.
Keine Beeinträchtigung bei anderen Transporten
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Unser Kunde, ein international führender Anbieter flexibler Verpackungsmaterialien, stand vor der Herausforderung, schwere Lackcontainer sicher auf dem Werksgelände zu transportieren. Aufgrund der dynamischen Kräfte während des Transports kam es wiederholt zu Unfällen durch das seitliche Kippen der Container. Um diese Risiken zu minimieren und die Sicherheit zu maximieren, haben wir die SCHURZ Spezialcontainersicherung entwickelt – eine maßgeschneiderte Lösung, die speziell auf den Einsatz mit dem Linde Stapler Type R16G mit einer Tragfähigkeit von 1.600 kg bei LSP 600 mm zugeschnitten ist.
Die SCHURZ Spezialcontainersicherung bietet eine hydraulische Fixierung der Container mit unterschiedlichen Abmessungen, die sowohl gegen seitliches Kippen als auch gegen ein Abrutschen nach vorne schützt. Die Montage erfolgt links und rechts an der FEM-Trägerplatte des Schubmaststaplers und wird an den Trägerplattenbohrungen fixiert. Die Funktion des Seitenschiebers wird nicht beeinträchtigt, sodass der Stapler weiterhin flexibel einsetzbar bleibt.
Kundenseitig werden Rundstähle auf die vorhandenen Container aufgeschweißt, deren genaue Positionierung wir bei einem Container, der uns zur Verfügung gestellt wird, exakt festlegen. Die Lackcontainer werden mit den Gabelzinken des Staplers aufgenommen. Erst nach dem sicheren Einrasten des Sicherungshakens an den Rundrohren, darf der Stapler mit dem Lackcontainer in Betrieb genommen werden.
Vorteile
Schnellwechselbare Dorne an Werkzeuge angepasst
Dornlänge an Maschineneinbringung angepasst
360° drehbar für einfache Werkzeugwartung
Extrem robuste Ausführung für anspruchsvolle Einsätze
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Der SCHURZ Werkzeugmanipulator, passend auf einen Linde H50 Stapler mit einer Grundtragfähigkeit von 5.000 kg bei LSP 500 mm dient der sicheren und einfachen Aufnahme von Schmiedewerkzeugen.
Der Seitenschieber ist ohne Tragkraftverlust in den Manipulator integriert. Die Werkzeuge werden mittels Dorne aufgenommen und können für Wartungszwecke 360° endlos gedreht werden.
Vorteile
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

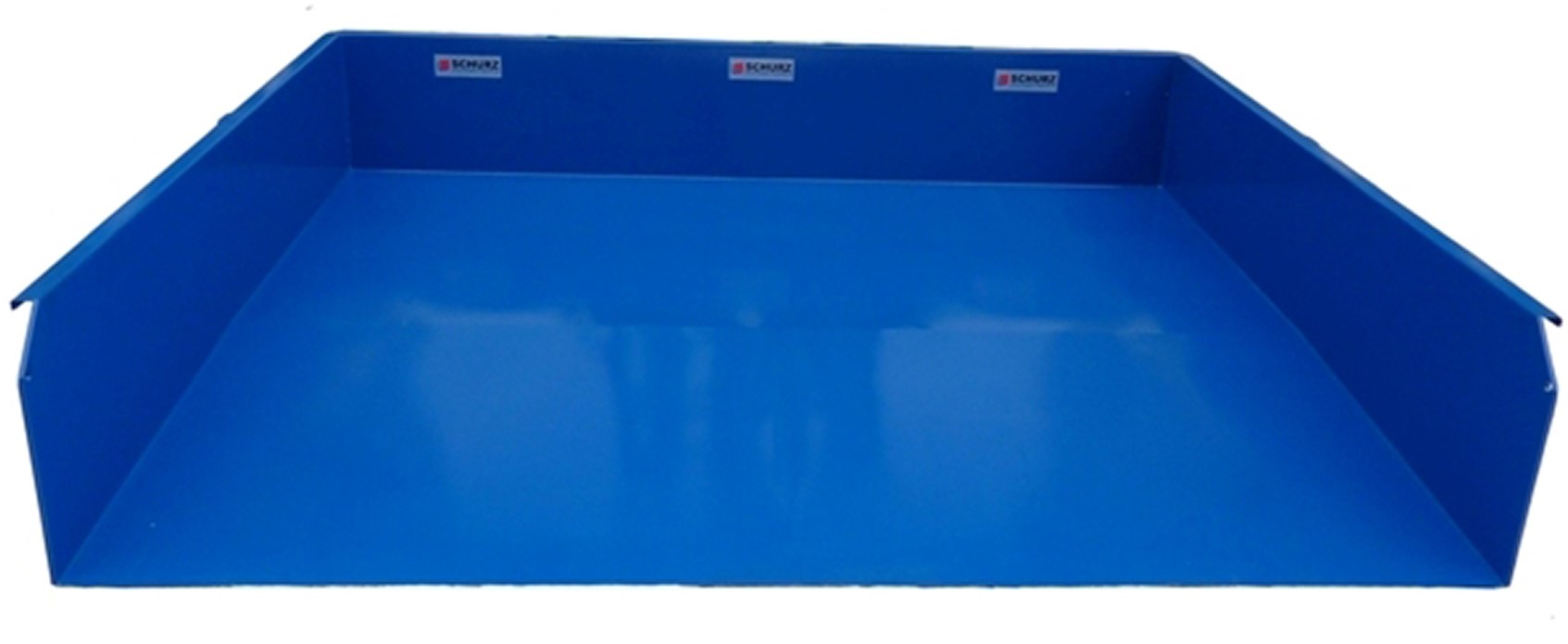

SCHURZ Unterfahrmulde hydraulisch zur Aufnahme von Rollcontainer. Dabei werden drei Einheiten zu je 10 Rollcontainer nebeneinander auf die Mulde geschoben. Die Rollcontainer werden anschließend angehoben und sicher transportiert. Durch die Aufnahme der Rollcontainer mittels dieser speziellen Mulde ist kaum mehr eine Beschädigung der Rollen möglich.
Die Gabeleinfahrschuhe werden genau an den Gabelverlauf angepasst und in die Mulde integriert, um die Mastneigung möglichst ausnützen zu können. Sicherung mittels SCHURZ Schnellverschlussbolzen.
Vorteile
Geringes Vorbaumaß des Anbaugeräts garantiert eine hohe Resttragkraft des Staplers
Anbaugerät wurde für ein einfaches Ändern des Kippwinkels auf 40° geplant (verlängerte Hydraulikzylinder)
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Das SCHURZ Gabelzinkenkippgerät wurde für einen Stapler mit einer Grundtragkraft von 7.000 kg entwickelt.
Es wird in der Holzindustrie zum Transport von Rundhölzern eingesetzt.
Vorteile
Universalmanipulation von Säcken und Sacklagen
Robuste Ausführung
Beschädigungsfreie und rasche Manipulation
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

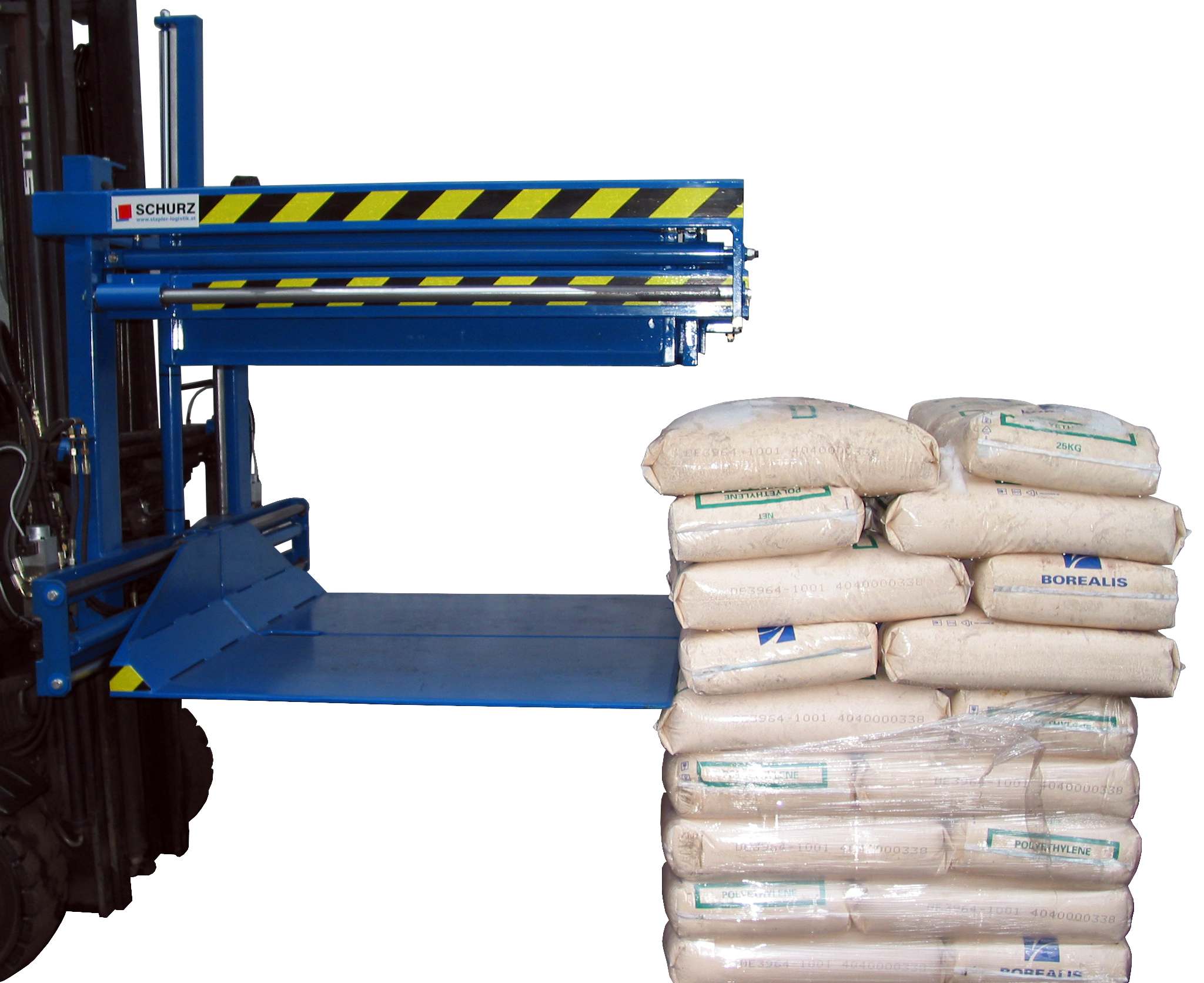

Der SCHURZ Sackmanipulator dient der umfassenden Manipulation von Säcken.
Zum Abstapeln von einzelnen Sacklagen wird die Plattform in die gewünschte Abstapelhöhe gehoben. Danach wird der Abschieber ausgeschoben und somit über die Sacklagen gebracht. Nachdem der Abschieber über einen Zusatzhub über die Sacklagen abgesenkt wurde können die Säcke auf die richtig positionierte Plattform gezogen werden.
Das Ablegen der Säcke erfolgt nach einem andern Prinzip, um Beschädigungen zu vermeiden. Vorerst werden die Säcke, welche sich auf der Plattform befinden in die richtige Position gebracht und dann auf die darunter liegenden Säcke abgesenkt.
Die Plattform besteht aus zwei Teilen welche dann hydraulisch auseinander-gefahren werden. Der Abschieber verhindert das Wegrutschen der Säcke. Nachdem die Plattformen ganz auseinandergefahren sind kann der Abschieber angehoben werden. Danach ist das Sondergerät für ein neues Arbeitsspiel bereit.
Vorteile
Extrem feine Justierungsmöglichkeit
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

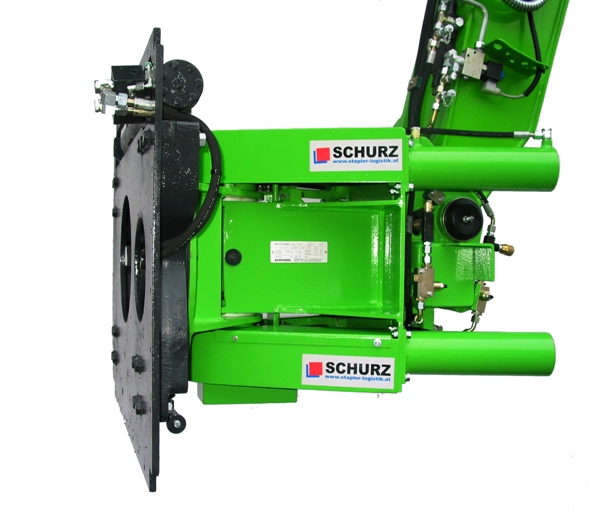

Der SCHURZ Rotator mit Schnellwechselvorrichtung für den Betrieb auf einem Teleskoplader.
Spezielle hydraulische Ausführung für extrem langsame und millimetergenaue Bewegungen, sowie umschaltbar auf eine kräftefreie Schwimmstellung.
Vorteile
Manipulation von mehreren Paletten gleichzeitig
Sonderausführung
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

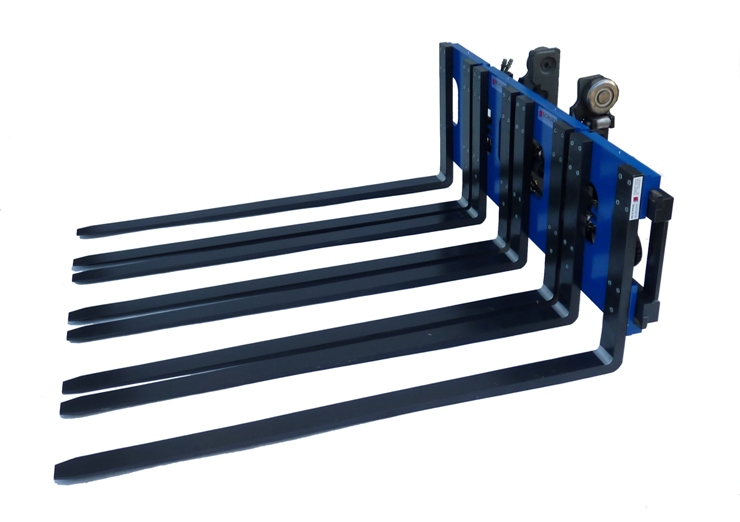

SCHURZ 8fach Palettengabel mit 3-fach Verstellung und acht Sondergabelzinken passend für einen 8 t Stapler. Integralbauweise bei welcher 3 getrennte und zueinander hydraulisch verstellbare Gabeleinheiten direkt aufgehängt werden.
Die Palettengabel dient zur Aufnahme von 12 Halbpaletten (4 Reihen nebeneinander und jeweils 3 Paletten voreinander) oder von 2 Reihen Euronormpaletten quer.
Vorteile
Staplerschonende Einbringung von Lasten in Containern erspart Reparaturkosten
Spezielles Schubschild schont die Lasten
Schnell wechselbares Zubehör für rationellen Einsatz
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall.
Für unseren Kunden, einen Komponentenlieferant für die Aufzugsindustrie, wurde bereits die zweite SCHURZ Teleskopschubstange in der gewünschten Ausführung (dreifach teleskopierbar) für einen 6 Tonnen Stapler mit hydraulischen Schnellkupplungen geliefert.
Bei den Lasten handelt es sich um Collis mit einem maximalen Gewicht von 8 Tonnen. Diese Collis sollen stapler- und materialschonend in diverse Container geschoben werden. Zuvor wurden die Collis mittels starrer Stange mit dem Stapler in den Container geschoben. Dies hatte jedoch rasch zur Folge, dass der Staplerantrieb überlastet und beschädigt wurde. Mit der SCHURZ Teleskop Einschubvorrichtung wird der Stapler eingebremst und damit der Antrieb entlastet. Der Einschub erfolgt dann rein hydraulisch mit entsprechend dimensionierten Spezialzylindern. Der hydraulische Verschubweg beträgt 5,7m, bei einer Baulänge von nur 3 m.
Eine zusätzliche Herausforderung beim Verschieben in Containern, liegt in der schonenden Positionierung der Collis. Um einen möglichst raschen und beschädigungsfreien Verschub an den gewünschten Ort zu gewährleisten, wurde an der Vorderseite ein spezielles, robustes Verschubschild angebracht.
Die hydraulische SCHURZ Teleskopschubstange wird mittels Gabelstapler-Gabelzinken mit einer Dimension von 150 x 70 x 1.580 mm über die Einfahrtsschuhe aufgenommen und mit der speziellen SCHURZ Bolzensicherung gegen Verrutschen gesichert.
Mittels hydraulischer Schnellkupplungen wird ein rasches An- & Abschließen der benötigten Hydraulikfunktionen garantiert.
Der Containerboden darf – um einen reibungslosen Einsatz der Teleskopschubstange gewährleisten zu können – weder stark verschmutzt noch beschädigt sein. Es kann beim Einsatz der SCHURZ Teleskopschubstange die Situation eintreten, dass der Einsatz von reibungsmindernden Mitteln notwendig ist, um die Collis im Container verschieben zu können.
Vorteile
Optimale Sichtverhältnisse, geringster Verschleiß und wartungsarm
Spezielle Armform und Sicherheitsnase gewährleisten sichere und rationelle Manipulation
Spezielle Kippzylinder und Kippmechanik gewährleistet kontrolliertes und feinfühliges kippen
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Die SCHURZ Ausschubgabeln sind hydraulisch bedienbar und wurden für unseren Kunden passend für einen Still Stapler RX 70-45 mit einer Grundtragfähigkeit von 4.500 kg bei LSP 500 mm gefertigt.
Die hydraulisch bedienbare SCHURZ Gabelverlängerung kommt unter anderem bei folgender Problemstellung zum Einsatz: wenn ein LKW von einer Seite be- bzw. entladen werden soll, reicht die herkömmlich Gabellänge von 1.200 mm nicht aus, um die Palette dahinter erreichen zu können. Dafür werden oft zusätzliche Gabelverlängerungen manuell aufgesteckt und umständlich verriegelt. Bei Normalbetrieb müssen diese dann wieder entriegelt und heruntergenommen werden. Das erspart man sich mit den hydraulischen SCHURZ Ausschubgabeln.
Durch die SCHURZ Ausschubgabeln kann die Länge der Gabeln von 1.600 mm auf 2.000 mm erweitert werden, womit ein effizientes Arbeiten möglich ist. Im konkreten Fall können zwei Leerpalettenstaplel (Sondermaß) hintereinander – oder eingezogen eine volle Palette – aufgenommen werden. Das Entladen von Leerpaletten ist somit doppelt so schnell möglich. Die SCHURZ hydraulische Gabelverlängerung ist in individuellen Bau-, und Ausschublängen erhältlich.
Vorteile
Speziell entwickeltes Führungssystem gewährt Verwindungssteifigkeit bei geringen Vorbaumaß bzw. Eigengewicht und optimale Kräfteverteilung.
Speziell entwickelter Initialhub der unteren Gabeln für rationelle und kostensparende Ballenmanipulation
Durchgehende Kunststoffschienen schonen Profile, erhöhen die Gleiteigenschaften und wirken Geräusch dämmend. Die Erhaltungskosten werden geringer.
Durch integrierten Seitenschieber kein Tragfähigkeitsverlust und große erreichbare Verschubwege.
SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall.
Unser Kunde benötigt zur Klammerung bzw. Manipulation von 2 – 3 Zelluloseballen nebeneinander eine Ballenklammer. Die Ballen sollen jedoch, anstatt der herkömmlichen Klammerarme, mit 4 Gabelzinkenflächen geklammert und auf ein Förderband gehoben werden. Da die Ballen nur einzeln weiter verarbeitet werden können, ist es notwendig zwischen den Ballen einen Freiraum zu schaffen, damit die Sensoren der Fördereinrichtung einzelne Ballen erkennen können. Um diesen Freiraum zu schaffen wurde der zusätzliche SCHURZ Initialhub entwickelt.
Durch das separate hydraulische Öffnen der unteren Gabeln, öffnen sich auch die Ballen unten fächerartig. Werden die Ballen abgesetzt ergibt sich dann bei endgültigem Öffnen der Klammer (obere Gabeln) ein Abstand zwischen den Ballen.
Die SCHURZ Sonder – Zelluloseballen – Klammergabel ist passend für einen Still (oder anderes Produkt) Stapler Type R 50/16(20) mit einer Grundtragfähigkeit von 1.600 kg (2.000kg) bei LSP 500 mm Aufhängung FEM 2B.
Vorteile
Optimale Sichtverhältnisse, geringster Verschleiß und wartungsarm
Spezielle Armform und Sicherheitsnase gewährleisten sichere und rationelle Manipulation
Spezielle Kippzylinder und Kippmechanik gewährleistet kontrolliertes und feinfühliges Kippen
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Die SCHURZ Waggonradkippklammer passend auf Toyota Stapler Type FDF30 mit einer Grundtragfähigkeit von 3.000 kg bei LSP 500 mm wird mittels Staplerträgerplatte aufgenommen, arretiert und hydraulisch angeschlossen.
Waggonräder werden mittels LKW stehend geliefert. Mit der SCHURZ Waggonradkippklammer können bis zu 4 Stück gleichzeitig aufgenommen, um 90° umgelegt und dann für die weitere Bearbeitung liegend gelagert werden.
Vorteile
Kostengünstige, kompakte Ausführung für Sondereinsatz
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
SCHURZ kippbare Spreizklammer mit integriertem Seitenverschub für einen 4,5 t Stapler. Das Anbaugerät dient dem Quertransport von Europaletten mit einem Maximalgewicht von 2.500 kg. Durch 60° nach vorne kippen, rutscht die Last von der durch die Spreizung fixierten Palette.
Vorteile
Präzise Fütterung durch feinfühliges Portionieren
Kein Blockieren des Schiebers beim Schließen durch spezielle Ausführung
Extrem robuste Ausführung für anspruchsvolle Einsätze
Hydraulisch kontrollierter Auslass und Schnellverschlusssystem mittels Bolzenverriegelung
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Der SCHURZ Futtermittelbehälter wird mittels vorhandener Staplergabeln eines 3,5 t JCB Teleskopstaplers aufgenommen, durch eine Bolzenverriegelung gesichert und hydraulisch angeschlossen.
Der Behälter wird mit Fischfutter gefüllt und über einem Teich positioniert. Ein Schieber kann nun hydraulisch feinfühlig zur Fütterung geöffnet werden.
