Sondergeräte Mechanisch

Vorteile

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Beim Transport unterschiedlich großer Trommeln, die bis zu 6 Tonnen wiegen und einen Durchmesser von bis zu 3,7 Metern haben, sind Sicherheit und Effizienz entscheidend. Um den reibungslosen Ablauf in anspruchsvollen Produktionsumgebungen sicherzustellen, wurde der SCHURZ Trommeltransportwagen speziell für die hohen Anforderungen der Kunststoffrohrproduktion entwickelt.

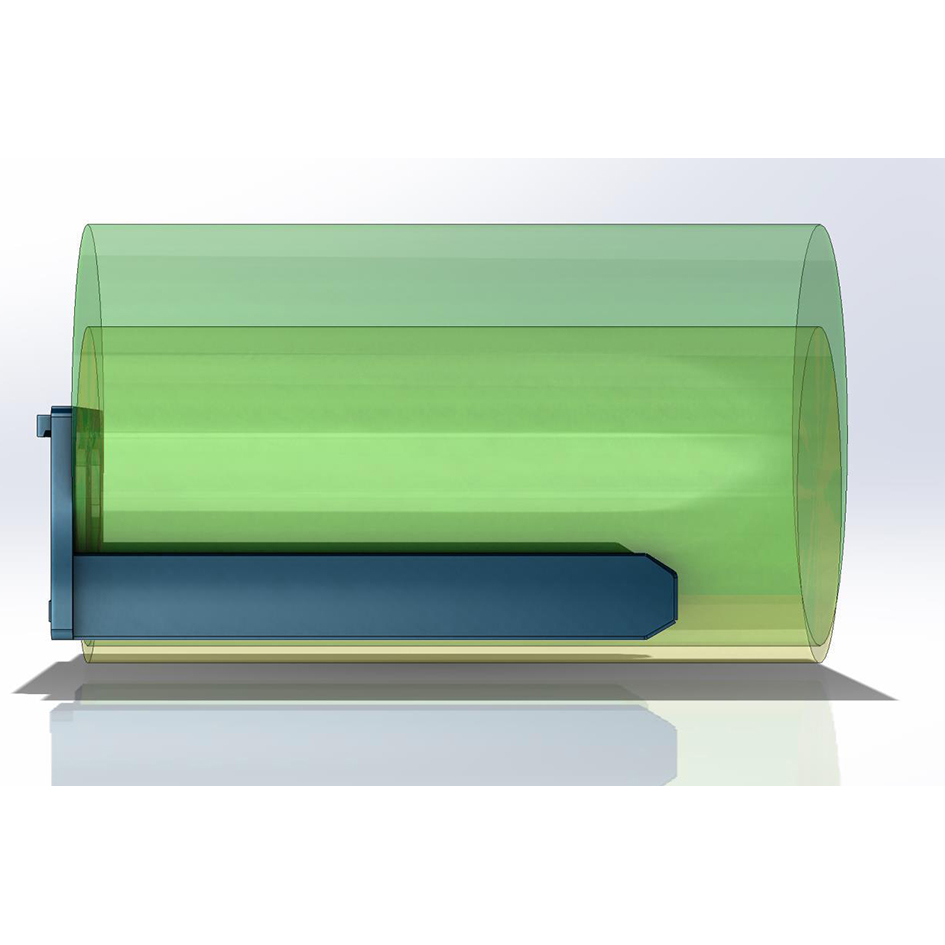

Dieser SCHURZ Trommeltransportwagen wurde exakt nach den Vorgaben unseres Kunden gefertigt. Um eine besonders leichte Handhabung zu gewährleisten, sind am Gerät 150-mm-Rollen integriert, die strategisch außermittig positioniert sind. Diese Konstruktion vereinfacht das Manövrieren und sorgt für maximale Stabilität beim Transport der schweren Trommeln.

Die durchdachte Geometrie der Ablageflächen ermöglicht es, Trommeln unterschiedlicher Durchmesser sicher auf dem Wagen zu platzieren. Der SCHURZ Trommeltransportwagen kann mühelos mit einem Stapler bewegt werden und sorgt dafür, dass die Trommeln präzise in die jeweiligen Maschinen eingebracht werden, um abgewickelt oder aufgewickelt zu werden.

Mit dem SCHURZ Trommeltransportwagen bieten wir eine maßgeschneiderte Lösung, die den Transportprozess nicht nur effizienter, sondern auch sicherer gestaltet.

Vorteile

ÖBB zugelassen

Extrem robuste Ausführung für anspruchsvolle Einsätze

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Das SCHURZ Waggonverschubgerät wird mittels hydraulischen Schnellwechslers eines Liebherr Stereoladers aufgenommen, um damit Waggons sicher verschieben zu können.

Das Gerät ist mit einem Kupplungshaken versehen und für Schub- und Zugbetrieb ausgelegt.

Vorteile

Reibungslose und kostengünstige Umsetzung

Durch SCHURZ Sicherheitsverschraubung weiterhin variabler Einsatz möglich

Extrem robuste Ausführung für anspruchsvolle Einsätze

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

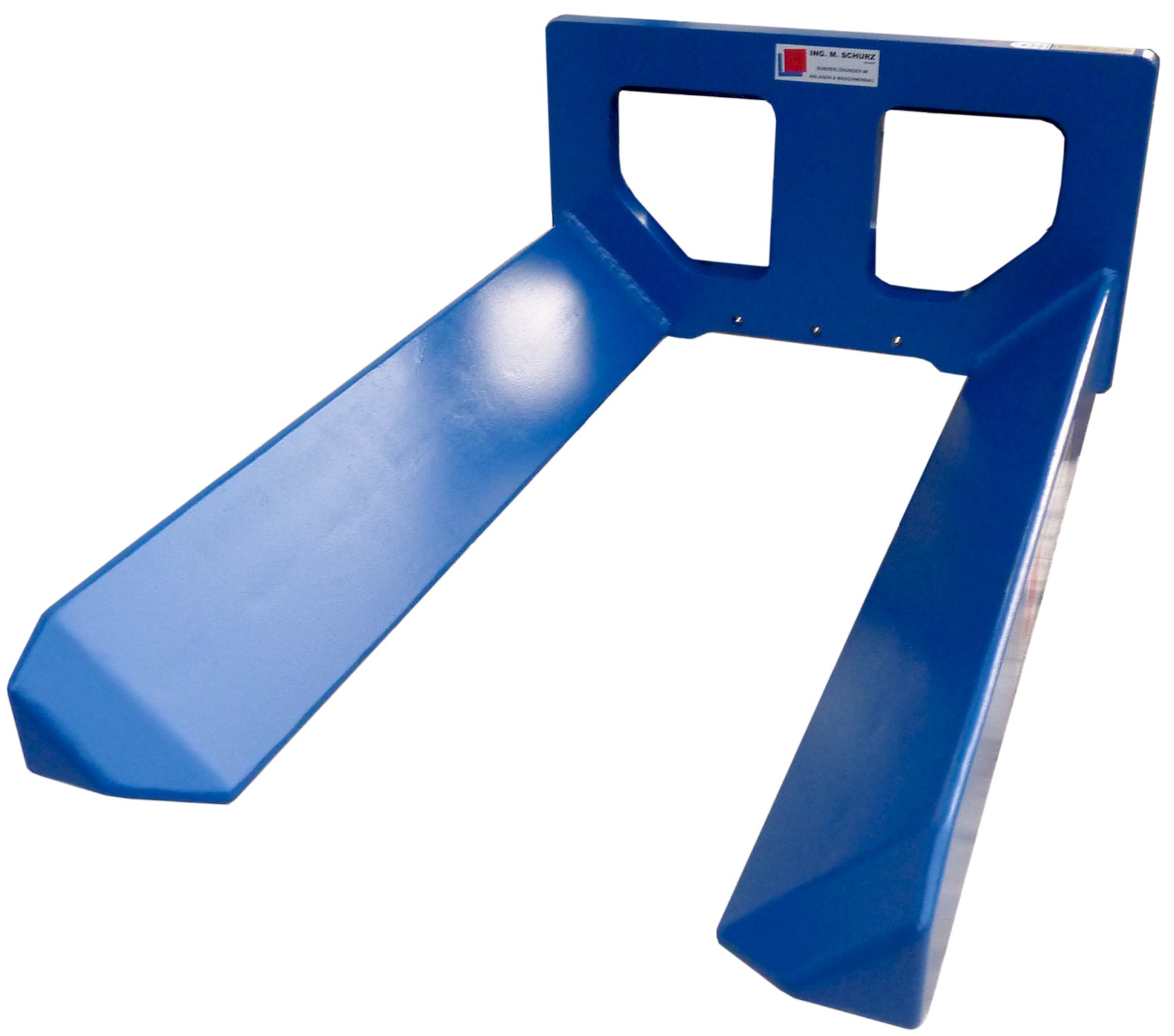

Der SCHURZ Gabelaufsatz passend auf einen Still Geh-Niederhubwagen Type ECU 16 mit einem maximalen Gabelabstand von AK-AK 560mm dient zum Halten, Schieben und Ziehen eines Rollenwagens für kurze Wegstrecken.

Durch das Anbringen der SCHURZ Sicherheitsverschraubung bleibt die Möglichkeit der schnellen Demontage sowie die Möglichkeit das Grundfahrzeug auch anderweitig benutzen zu können weiterhin bestehen.

Vorteile

Kundenspezifische Bauweise zum Transport und zur Entleerung von Gitterboxen mit unterschiedlichen Höhenabmessungen

Adapterplattform für optimale Nutzung und effizientes Arbeiten

Beidseitige Sicherung für gefahrlose Entleerung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

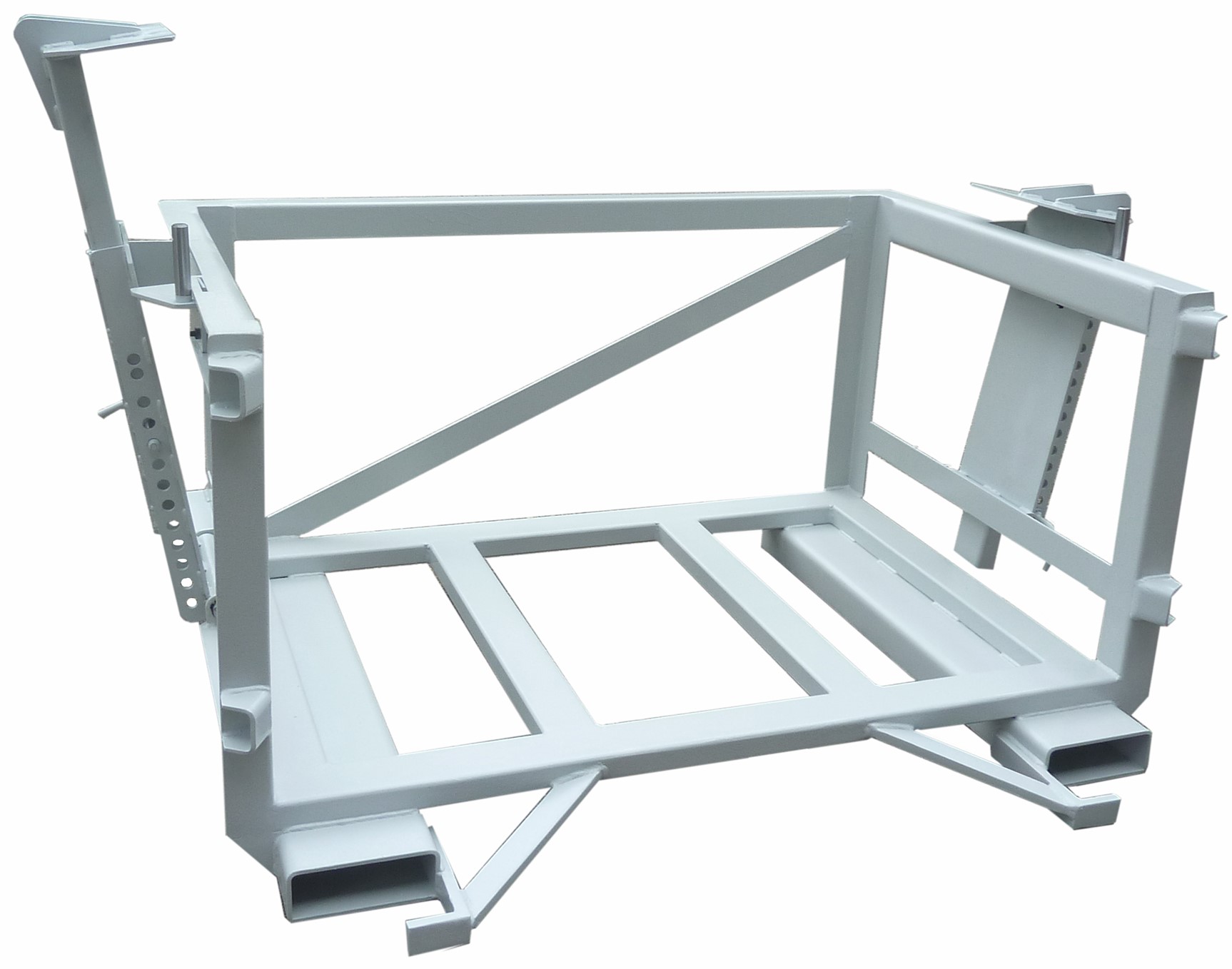

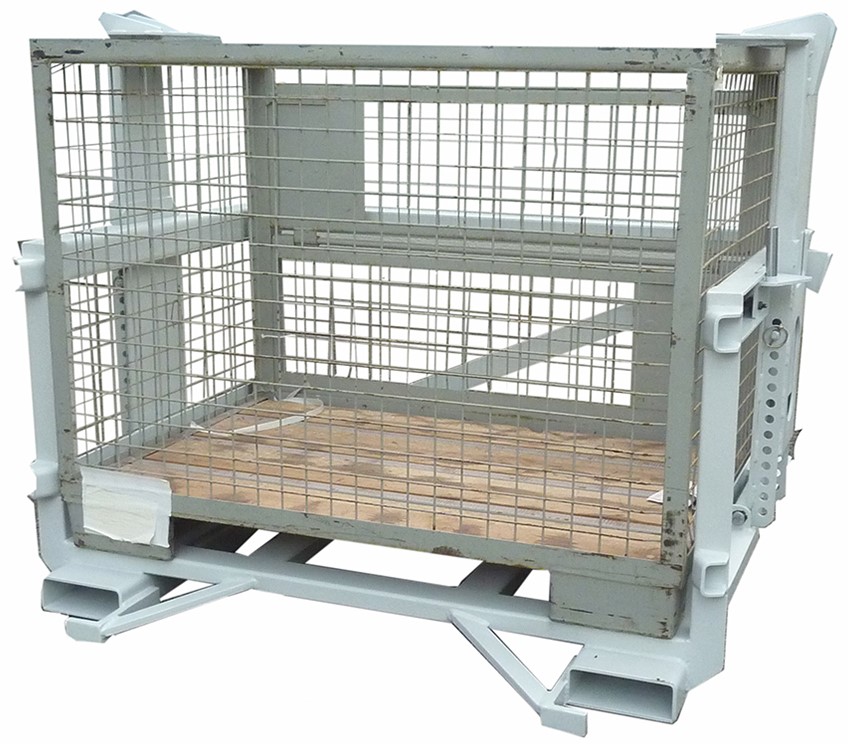

Der SCHURZ Entleeradapter für Gitterboxen, passend zu einer drehbaren Klammergabel auf einen Linde E 20 PH-02 mit einer Grundtragkraft von 2.000 kg bei LSP 500 mm, wurde speziell für unseren Kunden gefertigt.

Bei den Lasten handelt es sich um Eurogitterboxen mit einem Maximalgewicht von 1.300 kg. Die Bauform der Boxen ist immer gleich, die Bauhöhen sind verschieden von 640 mm bis 1.000 mm. Mit einem Standarddrehgerät bzw. einer drehbaren Klammergabel können diese Eurogitterboxen nicht sicher entleert werden!

Um diese Anforderung zu lösen wurde für den Kunden der SCHURZ Entleeradapter gefertigt. Die jeweilige Gitterbox wird mit dem Stapler in den SCHURZ Adapter gestellt und beidseitig mittels Sicherungsplatten fixiert. Die Sicherungsplatten sind je nach Gitterboxhöhe über eine mechanische Rasterung verstellbar.

Die SCHURZ Adapterplattform wird über die Gabeleinfahrschuhe mit den Gabelzinken der drehbaren Klammergabel aufgenommen und mittels Zusammenfahrens der Gabelverstellung automatisch gegen abrutschen gesichert.

Danach kann die Kompletteinheit (Gitterbox samt SCHURZ Entleeradapter) sicher angehoben, transportiert und durch Drehen seitlich entleert werden.

Vorteile

Kleinstapler können auf und von Laderampen sicher gehoben werden

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

SCHURZ Plattform für den Transport eines 1,6 t Staplers mittels einem 3 t Stapler. Der 1,6 t Stapler wird während des Transports mittels Kette gesichert. Auf einer Seite befindet sich eine kleine Auffahrrampe. Seitliche 10 cm hohe Wände sowie ein robuster Anschlag sichern den Stapler auf der Plattform.

Die gesamte Plattform mit dem darauf befindlichen 1,6 t Staplers wird mittels 3 t Staplers angehoben und transportiert.

Vorteile

Robuste Ausführung in Sonderanfertigung laut Kundenanforderung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unserer Kunden wurde diese individuelle SCHURZ Transportplattform, passend auf einen auf Still Stapler Type R 70-45 mit einer Grundtragfähigkeit von 4.500 kg bei LSP 500 mm, gefertigt.

Wozu dient die SCHURZ Fahrzeugtransportplattform? Unser Kunde besitzt unterschiedliche Fahrzeuge, welche innerbetrieblich mittels der Plattform aufgenommen und manipuliert werden sollen.

Dafür befindet sich auf der Vorderseite eine klappbare Auffahrrampe, um mit den diversen Fahrzeugen einfach und sicher auffahren zu können. Die SCHURZ Staplerplattform ist seitlich und hubmastseitig mit 100 mm hohen Wänden ausgestattet, um ein unbeabsichtigtes Anfahren des Hubmastes zu vermeiden. Die angeschweißten Verzurrösen auf der Bodenplatte dienen der Sicherung der Fahrzeuge mittels Spanngurte. Der Transport der Last darf nur in gesichertem Zustand stattfinden.

Die SCHURZ Transportplattform ist mit Gabeleinfahrschuhen ausgestattet und kann in diesen Fall an der Längsseite mit den Gabeln des vorhandenen Still Gabelstaplers aufgenommen und transportiert werden.

Vorteile

Außenradiusform der Aufnahmen ermöglicht beschädigungsfreien und sicheren Transport

Federbelastete Bolzen; kein Verlust von Splinten oder Beilagscheiben

Vielfältigerer Staplereinsatz möglich

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

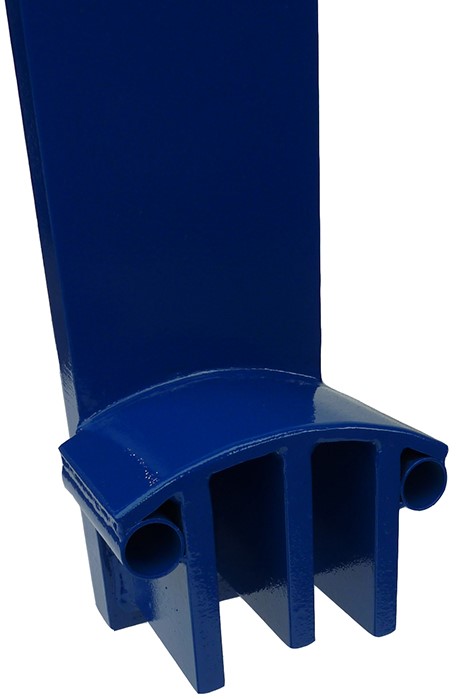

Ein Paar SCHURZ Aufstecktragarme Type 5700, passend auf einen Linde Stapler Type H 80-900 mit einer vorhandenen SCHURZ Zinkenverstellung, Resttragkraft 7.700 kg/LSP 900 mm. Die Aufstecktragarme werden über die Gabelzinken des Staplers aufgenommen und mittels SCHURZ federbelasteten Schnellverschlussbolzen gegen Ab-rutschen gesichert. Transportiert werden Blechcoils. Diese liegen mit der Aufnahmeöffnung quer auf dem LKW. Die abgerundeten Aufnahmen der Tragarme werden durch die Zinkenverstellung in die Blechcoils eingeführt. Danach kann der Blechcoil sicher angehoben werden. Die Außenradiusform der Aufnahmen verhindert Beschädigungen der Blechcoils. Die Rückenverlängerungen stützen sich am Gabelrücken ab wodurch ein Verdrehen der Tragarme auf den Gabeln verhindert wird.

Vorteile

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgun

SCHURZ Coiltransportgerät der Type 3200, um Blechcoils mit einem Maximalgewicht von 3.200 kg vom LKW heben zu können. Anschließend wird der Coil vom LKW gehoben und am Boden abgelegt. Das Zusatzgerät wird mittels Gabelzinken einer SCHURZ-Zinkenverstellung mit extrem großem Seitenverschub aufgenommen. Auf Grund des großen Seitenverschubes (über 600 mm) kann das Coiltransportgerät seitlich in das Mittelloch des Coils eingeschoben werden.

Das Gerät ist für links und rechts Entladung am Stapler aufnehmbar. Zur Sicherung dient eine Kette sowie zwei Knebelschrauben.

Vorteile

Kompaktes starres Anbaugerät für sicheren und schonenden Rollentransport

Prismen Aufnahme genau an Papierrollen angepasst verhindert Beschädigung der Papierrollen.

Kundenspezifische Sonderausführung für rationellen Einsatz

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Dieses SCHURZ Rollentransportgerät wurde für unseren Kunden, einen namhaften Papierkonzern, für folgende Linde Frontstapler im Unternehmen gefertigt: Linde E30/600, Linde E50/500, Linde E50/600.

Nach der Erzeugung des Papiers mittels Produktionsmaschinen des Kunden, müssen die fertigen Papierrollen optimal und vor allem beschädigungsfrei transportiert werden. Diese Rollen weisen ein Maximalgewicht von 3.300 kg auf, mit einem Durchmesser von 1.000 – 1.250 mm und einer Länge bis maximal 2.170 mm. Der bisher erfolgte Transport der Papierrollen mit den Gabelzinken der jeweiligen Stapler war weder sicher noch schonend. Aufsteckschuhe bieten keine Lösung, da die Gabeln durch die Papierrollen extrem auseinander gedrückt werden.

Daher wurde die Fa. ING. M. SCHURZ zu Rate gezogen, welche den speziellen SCHURZ Papierrollenmanipulator konstruiert und gebaut hat. Die Aufnahme des SCHURZ Rollentransporters erfolgt über die FEM 3 Trägerplatte, anstelle der Gabelzinken der oben angeführten Stapler.

Durch die starre Bauweise und der speziellen Prismen Ausführung der Arme des SCHURZ Rollentransportgeräts ist nun eine beschädigungsfreie uns sichere Manipulation möglich. Wichtig dabei ist, die Papierrollen längs aufzunehmen.

Vorteile

Rasche Aufnahme mittels Gabeln

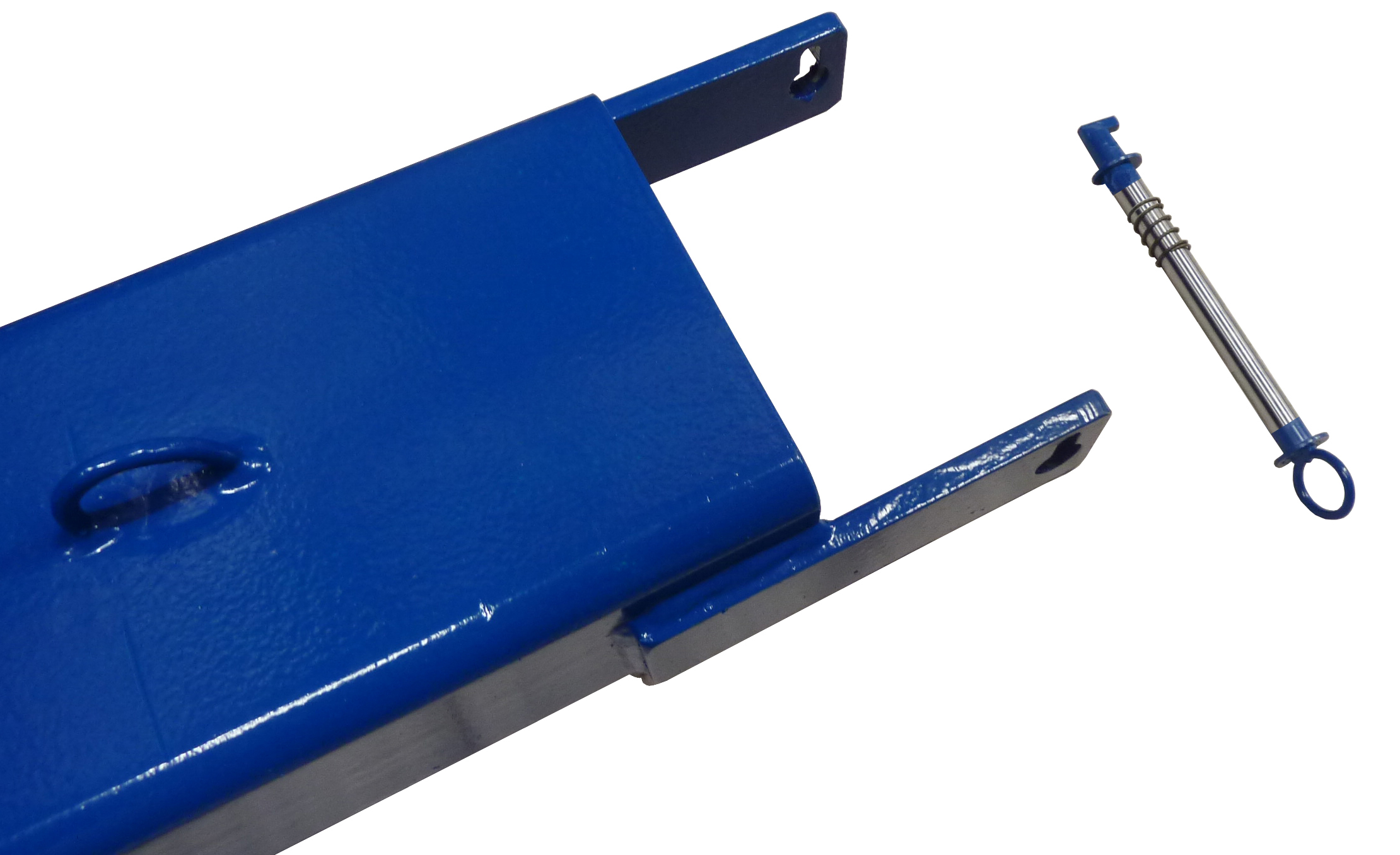

SCHURZ Schnellverschlussbolzen ohne Splinte etc.

Schonenden, sicheren Achsentransport

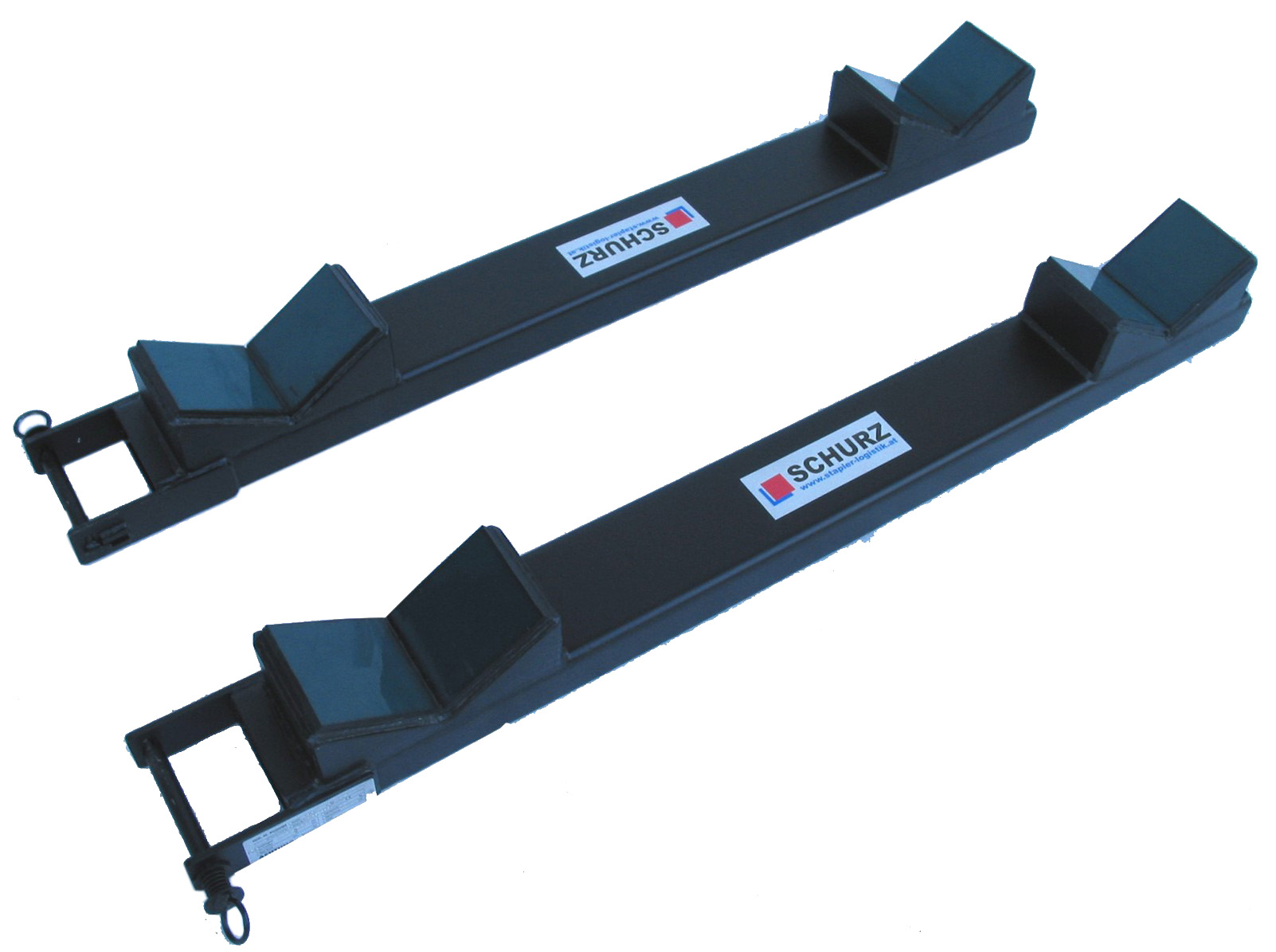

SCHURZ Spezial Gabelaufsätze für Stapler zur Aufnahme von 2 Achsen. Auf den Einfahrschuhen befinden sich je zwei mit Polyurethanen beschichtete Achsaufnahmen. Damit können 2 Waggonachsen sicher und beschädigungsfrei mit einem Gabelstapler transportiert werden.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Staplerschonende Containerbeladung

Professionelle Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

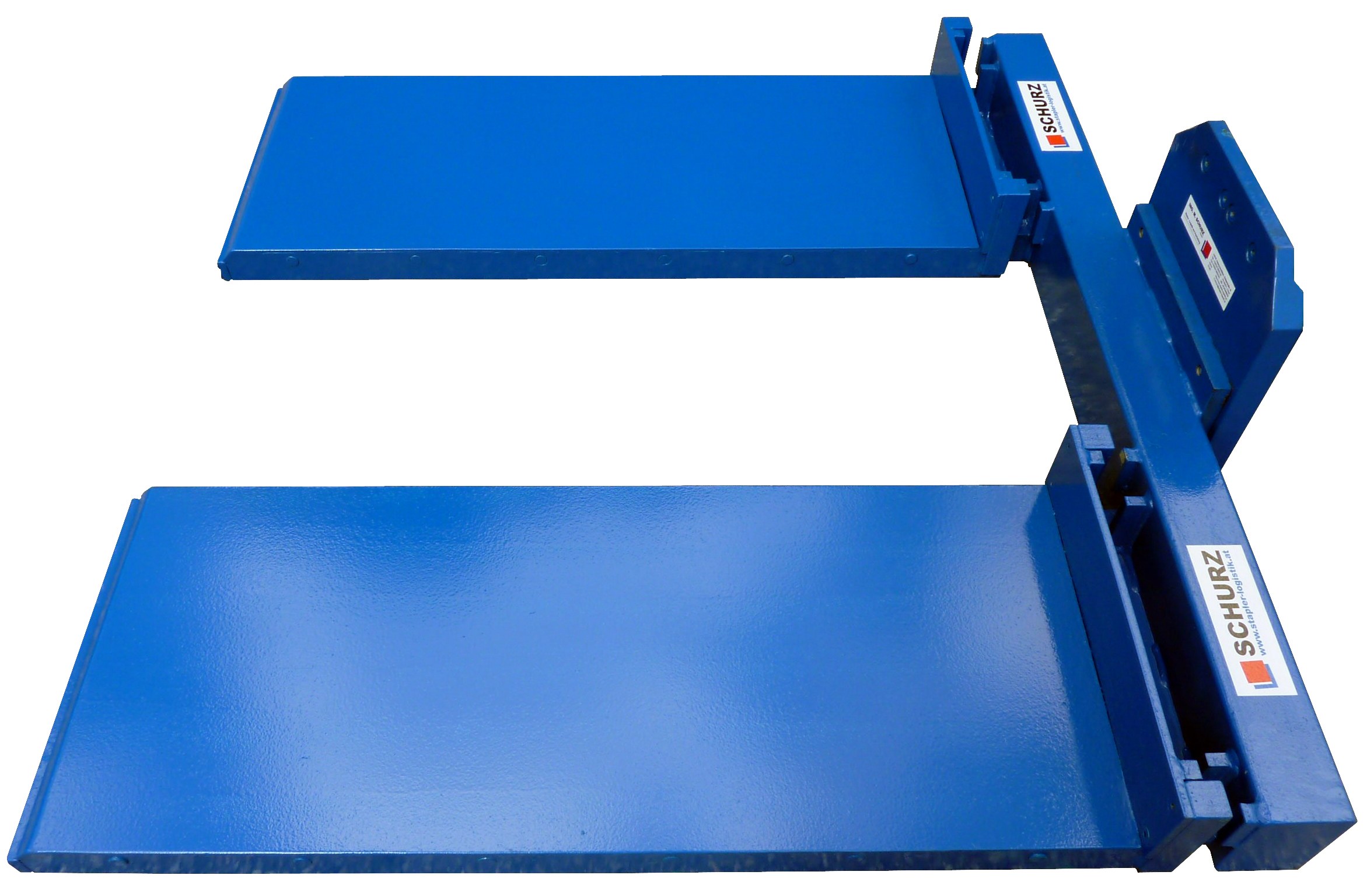

Die SCHURZ Containerverladehilfe mit hydraulisch teleskopierbarem Hebewerk, passend auf einen Elektrostapler mit einer Grundtragfähigkeit von 15 t bei LSP 600 mm, dient dazu ca. 8 t schwere Sonderpaletten in bis zu 40 ft tiefe Container einzuschieben.

Der Einschubvorgang erfolgt hydraulisch und entlastet damit den Antrieb. Eine spezielle Hubwippe hebt die Last in Abhängigkeit von der Schubkraft an.

Vorteile

Rasche Aufnahme und Arretierung durch Staplergabeln

Sichere Aufnahme der Last durch Tragschale mit seitlichen Wänden

Tragschale vorne seitlich angeschrägt

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Trommel Hebevorrichtung ist einfach aufsteckbar und passend für verschiedene Deichselstapler mit einer Grundtragfähigkeit von 1.250 kg.

Die SCHURZ Hebevorrichtung kann mit den Staplergabeln rasch aufgenommen und arretiert werden. Mit der Tragschale können die Kabeltrommeln sicher aus einem Regal aufgenommen werden. Seitliche Wände verhindern ein Herunterfallen der liegenden Rollen. Um das Zentrieren zwischen den Regalstehern zu erleichtern, ist die Tragschale vorne seitlich angeschrägt.

Vorteile

360° mechanisch endlos drehbar und arretierbar

Beschichtete Radiusaufnahme zur Schonung der Folien

Rationeller und sicherer Transport von Folienrollen

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Ein Industriekunde benötigt für die Produktion seiner Solarkollektoren und Photovoltaikpaneele spezielle Folien, welche auf Rollen zugekauft werden. Diese Rollen werden in Kragarmregalen gelagert. Um die Rollen sicher und beschädigungsfrei aus dem Kragarm herausheben und in die Produktionsmaschine einbringen zu können, benötigt der Kunde ein spezielles Hilfsmittel. Dazu hat die Fa. ING. M. SCHURZ eine drehbare Plattform entwickelt.

Die beschichteteTragschale ermöglicht eine sichere und beschädigungsfreie Aufnahme der Rollen. Die Drehplattform ist 360° mechanisch endlos drehbar und arretierbar, um die Wickelrichtung ändern zu können. Die Beschichtung aus Kunststoff mit einer Stärke von 6mm, ist als Wechselelement schraubbar ausgeführt.

Die SCHURZ drehbare Plattform wird mittels einem Jungheinrich EJC 220 Deichselstapler mit einer Tragkraft von 2.000 kg bei LSP 1.000 mm aufgenommen und durch einen federbelasteten Arretierbolzen gegen Abrutschen gesichert.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Sehr hohe Sicherheit bei der Manipulation von schweren Gerätschaften

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Das SCHURZ Traggestell in zweigeteilter Ausführung dient der Manipulation eines Linde Elektro-Palettenhubwagens Type T16. Das beschriebene Fahrzeug soll mittels Frontstapler aufgenommen und sicher auf und von der Ladefläche eines LKWs manipuliert werden.

Das Traggestell wird mittels Gabeln des Frontstaplers aufgenommen und arretiert. Der Aufnahmebügel wird fix am Palettenhubwagen montiert und kann somit sicher aufgenommen, angehoben und transportiert werden.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Schnellverschlusssystem mittels Bolzenverriegelung

Spezielle, an den Aufsteckschuhen aufgeschweißte Sicherungsnasen, zur einfachen und sicheren Aufnahme und Entleerung von Gitterboxen

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

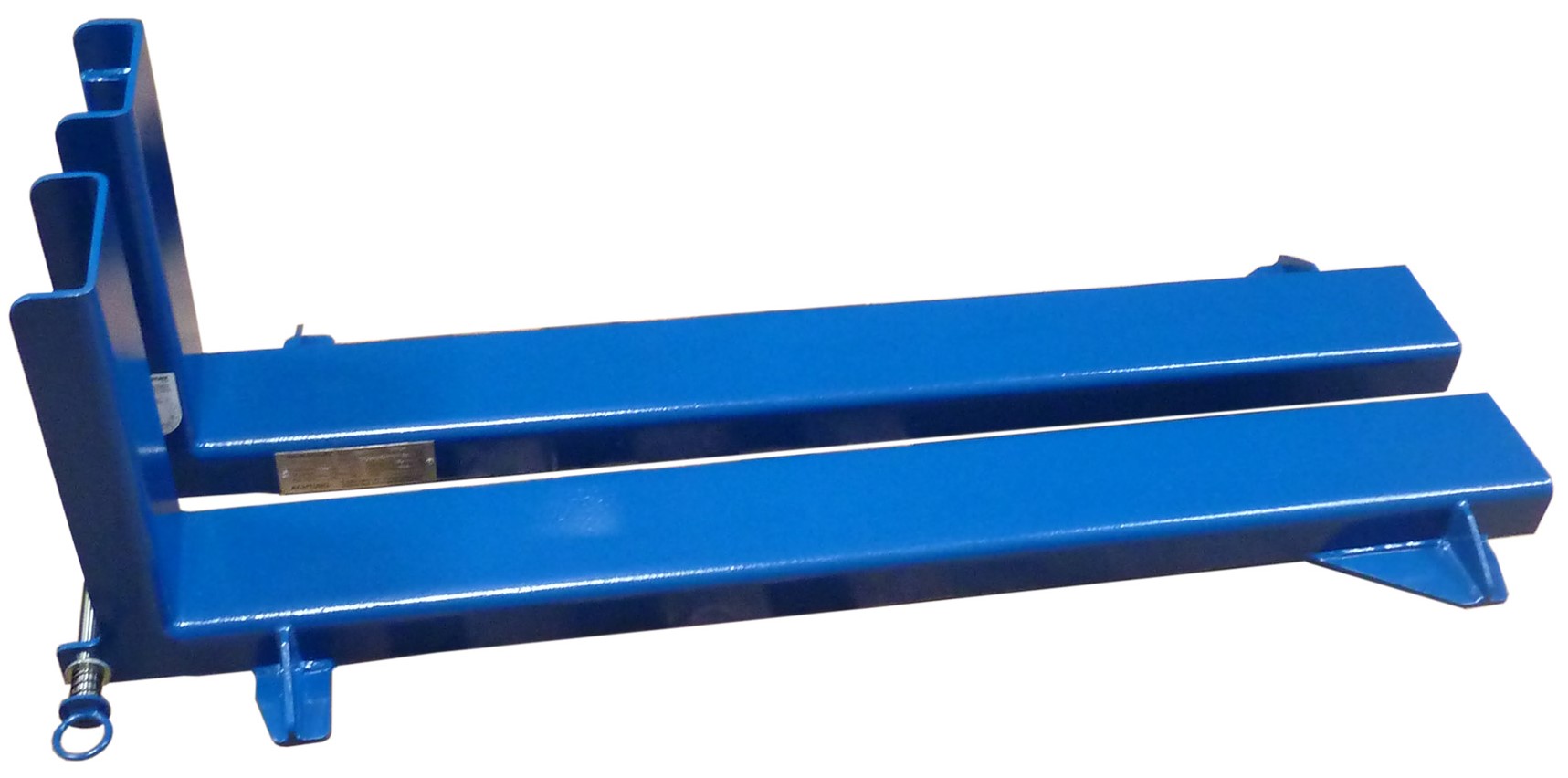

Diese SCHURZ Aufsteckschuhe sind passend für den Still RX 60-25 Stapler, mit einer Grundtragkraft von 2.500 kg bei LSP 500 mm und einer drehbaren SCHURZ Zinkenverstellung 22-11 M.

Die SCHURZ Sonderaufsteckschuhe werden mittels der Grundgabelzinken aufgenommen und anhand des Schnellverschlusses am Gabelrücken gegen Abrutschen gesichert.

Diese speziellen SCHURZ Aufsteckschuhe wurden so ausgestattet, dass sie werkzeuglos die im Betrieb unseres Kunden vorhandenen Gitterboxen über deren Stützfüße aufnehmen und auch arretieren können.

Jeweils eine der Gitterboxen (800 kg pro Stück) wird mit dem Stapler über die speziellen SCHURZ Aufsteckschuhe auf Anschlag aufgenommen und über den hydraulischen Gabelspreizvorgang gegen Abrutschen im Drehvorgang gesichert.

Die Sicherung der Gitterbox gegen Abrutschen von den speziellen Aufsteckschuhen erfolgt in den Öffnungen der Stützfüße. Die speziell geformten 4 Sicherungsnasen greifen durch den Spreizvorgang der Gabelzinken in die speziell geformten Öffnungen der Stützfüße ein. Mittels SCHURZ Sonderaufsteckschuhe ist nun eine Entleerung der Gitterboxen mit der drehbaren SCHURZ Zinkenverstellung möglich.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Änderung der Transportart von Schiebefahrzeug auf einen elektrischen Fahrantrieb

Körperliche Entlastung des Fahrers und Erhöhung der allgemeinen Transportsicherheit

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Umbau eines Still Hochhubwagens Type EVG 1600 mit einer Grundtragfähigkeit von 1.600 kg bei LSP 600 mm beinhaltete:

Abtrennen der Anschweißgabelzinken und Aufschrauben des Lastauslegearmes eines anderen Gerätes auf die vorhandene Trägerplatte.

Neue Resttragfähigkeit 700 kg bei LSP 490 mm bis zu einer Hubhöhe von 1.500 mm.

Geeignet zum Batteriewechsel von Deichselfahrzeugen.

Vorteile

Beschichtete Radiusaufnahme

Einfache Sicherung mittels Zinkenverstellung

Zusätzliche Kettensicherung ermöglicht Verwendung anderer Stapler

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Stapler Transportplattform in starrer Ausführung wird mittels Still RX 20-20 Stapler aufgenommen und dient dem sicheren Transport von Coils und Rollen mit einem maximalen Durchmesser von 900 mm und einem Maximalgewicht von 800 kg.

Die beschichtete Radiusaufnahme ermöglicht eine sichere und beschädigungsfreie Aufnahme der Lasten aus einem Regal sowie Einbringung in die Produktionsmaschine. Aufnahme für Stapler mit hydraulischer Zinkenverstellung über Gabeleinfahrschuhe mit Sicherungshaken. Eine zusätzliche Kettensicherung bei Verwendung eines Staplers ohne hydraulische Zinkenverstellung gewährleistet schnellen und einfachen Schutz vor Abrutschen.

Vorteile

Einfaches Anbaugerät für eine Lastaufnahme bei großem Lastschwerpunkt

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Die SCHURZ Sonderlastaufnahme dient als Zusatzgerät und wird auf die Gabelzinken eines Hochhubwagens (Grundtragkraft von 1.000 kg / LSP von 600 mm) aufgenommen und mittels Kette gesichert.

Es können Lasten (Presswerkzeugplatten) mit einem Gewicht bis zu 150 kg bei einem Lastschwerpunkt bis 1.500 mm gehoben werden. Der veränderte Lastschwerpunkt wird durch ein Gegengewicht ausgeglichen. Somit entstehen hinsichtlich der Standsicherheit des Fahrzeugs keine Einschränkungen.

Vorteile

Speziell nach Kundenanforderung angefertigt

Schnelleres Be- und Entladen

Leichteres Manipulieren der Rollen

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Schaumstoff Be- und Entlademanipulator wird mit den Gabelzinken aufgenommen, die Aufsteckschuhe werden am Gabelrücken mit einem Bolzen gegen das Wegrutschen gesichert. Jeder Aufsteckschuh hat eine Kippauflage, der Drehpunkt befindet sich am Gabelverlängerungsende.

Die Innenkannten der Kippauflage sind abgeschrägt, so dass die Schaumstoffrollen eine schalenförmige Auflagefläche haben. Der Schwerpunkt der Kippauflagen befindet sich staplerseitig hinter dem Drehpunkt, so dass die Auflage nach dem Entladen in die Ausgangsposition zurück kippt. Die Schaumstoffrollen werden manuell auf den Manipulator gelegt, transportiert und können am LKW durch einen Mitarbeiter durch Kippen einfach aufgestellt werden.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Automatische Verriegelung gewährleistet sicheren Betrieb auch bei Bodenunebenheiten

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Rollenwagenmanipulator wird mittels vorhandener Gabelzinken verschiedener Frontgabelstapler aufgenommen und mit der bewährten Schurz Steckbolzenverriegelung gesichert.

Über eine Kugelkopf-Aufnahme werden die Rollenwagen an dessen Anhängekupplung angehoben und automatisch beim Anheben verriegelt. Die Entriegelung erfolgt mittels Seilzug. Durch die Bolzenanordnung wird die Tragfähigkeit des vorhandenen Staplers einerseits optimal ausgenutzt und andererseits eine maximale Lenkbarkeit gewährleistet.

Vorteile

Extrem robuste Ausführung für anspruchsvolle Einsätze

Kombigerät mechanisch für den Transport und Aufschnitt von Big Bags

Gehärtete und austauschbare Schnittmesser

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Das SCHURZ Big-Bag Kombigerät besteht aus einer Transport- und einer Aufschneide-Einheit. Mit der Gesamteinheit werden Big-Bags aufgenommen.

Die Transporteinheit samt Big-Bag wird auf eine Stationäreinheit übergeben. Danach wird die Aufschneideeinheit vom Stapler entnommen und der Big-Bag von unten angestochen und aufgeschnitten. Die Transporteinheit dient im kombinierten Zustand als Schutz für die Schneidemesser sowie auch als Schutz gegen Verletzungen. Die Aufnahme des Gerätes erfolgt mittels Gabelzinken-Einfahrschuhen.

Vorteile

Robuste Ausführung für anspruchsvolle Einsätze

Spezialanfertigung für den Transport von Sonder – Big Bags

Schnelle, einfache, sichere Entladung bei schwierigen Gegebenheiten

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden in Neukaledonien, welcher Nickel- und Kobaltressourcen abbaut, durften wir ein weiteres Projekt passend für deren Hangcha Stapler XF25N, mit einer Grundtragkraft von 2.500 kg bei LSP 500 mm umsetzen: das SCHURZ Big Bag Entladegerät.

Wie im vorangegangenen Projekt bereits erklärt, werden die abgebauten Rohstoffe in spezielle Big Bags gefüllt, in Container verladen und weltweit versendet.

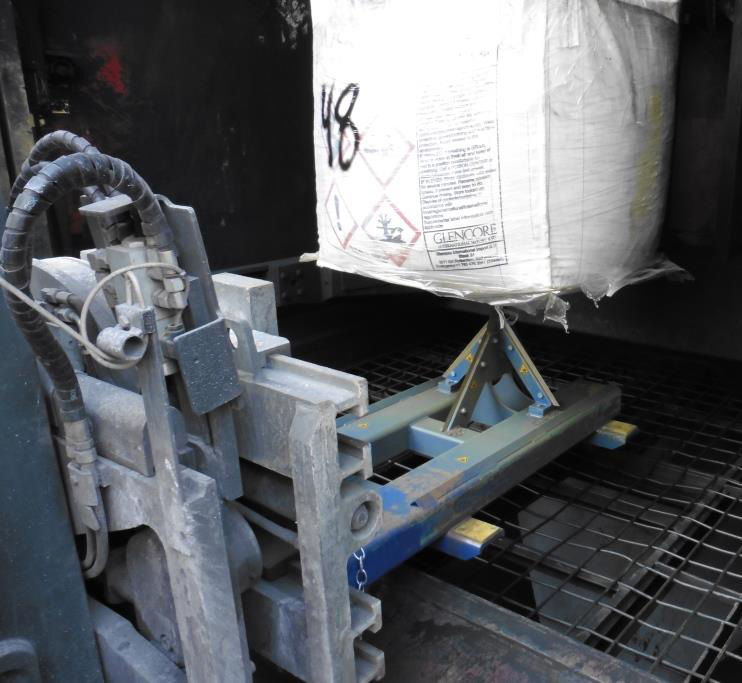

Die Verladung der befüllten Big Bags in Container erfolgt mit dem SCHURZ Big Bag Transport- und Verladegerät. Nun geht es darum, diese wieder einfach, sicher und effizient aus dem Container entladen zu können, in welchen sie für eine optimale Raumausnutzung platzsparend eingeladen wurden. Dadurch ist jedoch eine schnelle Entladung nicht so einfach.

Für diesen Fall wurde das SCHURZ Big Bag Entladegerät gefertigt und konstruiert. Die Aufnahme erfolgt über die Trägerplatte des Staplers. Das Gerät wird mit einer 8 Meter langen Kette geliefert, an der Ende jeweils ein Doppelhaken montiert ist. Damit es nicht zu einer ungewollten Beeinträchtigung durch die möglicherweise überhängende Kette während der Entladung kommt, befindet sich am SCHURZ Big Bag Entladegerät ein Behälter, der eigens für die Aufbewahrung der überschüssigen Kette konstruiert wurde. Somit wird vermieden, dass diese am Boden schleift oder sich während des Betriebs verheddert, was ein massives Sicherheitsproblem darstellen würde.

Nachdem die Haken des SCHURZ Big Bag Entladegeräts an den vier Schlaufen des zu entnehmenden Big Bags eingehängt wurden und die Kette am Entladegerät in der dafür vorgesehenen Verankerung möglichst kurz arretiert wurde, kann der Entladevorgang erfolgen.

Vorteile

Robuste Ausführung für anspruchsvolle Einsätze

Spezialanfertigung für den Transport von Sonder Big Bags

Robuste Spezialbauweise damit keine Zusatzkräfte auf den Stapler übertragen werden zur Vermeidung von Schäden.

Optimale Ausnutzung des Containervolumens durch angepasste Konstruktion.

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden in Neukaledonien, welcher Nickel- und Kobaltressourcen abbaut, wurden insgesamt 6 Stück der SCHURZ Big Bag Transportgeräte passend für deren Hangcha Stapler XF25N, mit einer Grundtragkraft von 2.500 kg bei LSP 500 mm konstruiert und gefertigt.

Die abgebauten Rohstoffe werden in spezielle Big Bags gefüllt, in Container verladen und weltweit versendet.

Diese Big Bags werden speziell für den Kunden mit Zusatzschlaufen und in Sondergröße angefertigt, um den Container möglichst effizient zu beladen. Daher ist es nicht möglich diese Big Bags wie üblich mit Gabelzinken zu manipulieren. In diesem Fall war es nötig, ein individuell gefertigtes Transportgerät einzusetzen. Weiters müssen die befüllten Big Bags in Container verladen werden, wobei sie auch übereinander gestapelt werden. Durch die speziell dafür angebrachten versetzten Schlaufen an den Big Bags ist ein Stapeln im Container bis unter die Decke möglich.

Auch das SCHURZ Transportgerät musste dementsprechend angepasst werden. Das SCHURZ Big Bag Transportgerät wurde für die Schlaufen der Big Bags, der speziellen Größe, sowie für das Einbringen und Stapeln im Container mit den dafür passenden, individuellen Abmessungen ausgeführt. Hochkant stehende Tragprofile gewährleisten maximale Ausnutzung der Containerbreite.

Die Aufnahme der SCHURZ Big Bag Transportgeräte erfolgt mittels Trägerplatte des Staplers und mithilfe der Anschraubbacken werden die SCHURZ Transportgeräte gegen Herunterfallen gesichert. Durch die robuste Bauweise werden alle Kräfte im SCHURZ Gerät aufgenommen um Schäden des Seitenschiebers oder der Trägerplatte, wie diese bisher entstanden sind, zu vermeiden.

Vorteile

Robuste, massive Ausführung für schwere Industrieeinsätze

Sicherer, schonender Transport und Entleerung von IBC Behältern

Ablagegestell für einfache Aufnahme der Aufsteckarme sowie sichere Lagerung bei Nichtgebrauch

Einfacher Transport der Gesamteinheit

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Einer unserer Kunden benötigt spezielle Aufsteckarme für den sicheren Transport, sowie die Entleerung seiner mit Chemikalien gefüllten IBC-Behälter. Dazu hat die Fa. ING. M. SCHURZ eine individuelle und optimale Lösung für das Unternehmen entwickelt, indem Aufsteckarme samt Abstellgrundrahmen gefertigt wurden. Die Aufsteckarme werden mittels bereits vorhandenen Kalmar Stapler mit den Gabeln einer 360°drehbaren Klammergabel aufgenommen. Die mechanische, werkzeuglose Sicherung gegen Abrutschen erfolgt mittels Durchsteckbolzen.

Die Aufsteckarme sind außerdem mit einer Gummibeschichtung ausgeführt, um eine rutschfreie und damit sichere Großflächenklammerung der Behälter zu ermöglichen.

Speziell entwickelte Haltelaschen sichern die Behälter zusätzlich gegen Herausrutschen.

Für ein einfaches Aufnehmen und sicheres Abstellen der Aufsteckarme wurde ebenso ein Abstellgrundrahmen von der Fa. ING. M. SCHURZ gefertigt. Dieser Abstellgrundrahmen kann komplett mit den Aufsteckarmen über weitere Gabeleinfahrschuhe aufgenommen und als Gesamteinheit transportiert werden.

Vorteile

Kostengünstiges Sondergerät für optimale Nutzung

Sicherer und beschädigungsfreier Transport von Lasten durch Kippsicherung

Einfache, manuelle und dreifach verstellbare Breite

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Unser Kunde transportiert aktuell vier Paletten gleichzeitig übereinander mit den Fahrzeugen. Zwei Paletten werden mit den Gabelzinken aufgenommen, zwei darunter mit dem Initialhub. Die oberen zwei Paletten sind daher bei der Fahrt ins Versandlager zur Seite und nach hinten sehr kippgefährdet. Daher ist es nötig, für einen Kippschutz zu sorgen.

Diese Kippgefahr soll mit seitlichen und einer hinteren Rahmenkonstruktion, die als Lastschutzgitter dient, verhindert werden und somit dem Mitarbeiter, der das Fahrzeug bedient, ein hohes Maß an Sicherheit geben. Darüber hinaus werden die Lasten vor Beschädigungen geschützt. Die seitlichen Schutzrahmen müssen im Abstand verstellbar sein. Transportiert werden diverse Kunststoffbehältnisse, welche auf Paletten gestapelt werden. Diese versandfertigen Waren sind seitlich nicht druckempfindlich, daher muss in diesem Fall keine Dämpfung bei einem möglichen Kippen der Palette berücksichtigt werden.

Die Fa. ING. M. SCHURZ bietet eine individuelle Lösung mit dem dreifach verstellbaren SCHURZ Lasthalter. Zwei Seiten des Lastschutzgitters sind in der Breite dreifach verstellbar, um die Last optimal abzusichern. Der hintere Lasthalter, wird an der Trägerplatte des Fahrzeuges montiert. Alle Lasthalter bestehen aus einer Rahmenkonstruktion. Die seitlichen Lastschutzgitter sind vorne abgeschrägt, um das Anfahren zu erleichtern. Mit der speziell ausgeführten SCHURZ Lastsicherung ist nun der Transport der unterschiedlichen Lasten gewährleistet und die Kippgefahr auf drei Seiten beinahe ausgeschlossen.

Vorteile

Robuste Ausführung in Sonderanfertigung laut Kundenanforderung

abnehmbare Rampe und Zusatztüre für flexible Einsätze

Federn und Zugstreben erleichtern die Rampenmanipluation und dienen als seitliche Absturzsicherung.

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für einen unserer langjährigen Kunden wurde dieser individuelle SCHURZ Lastenkorb, passend auf einen Frontstapler mit einer Grundtragfähigkeit von 3.500 kg bei LSP 500 mm, gefertigt. Die Verwendung erfolgt im Zusammenhang mit der Begrünung von Flachdächern.

Die SCHURZ Hebevorrichtung ist mit einer Rampe ausgestattet, um diese beladen zu können. Eine Klinkenvorrichtung (Fallenschloss) dient dazu, die Rampe unkompliziert auf den Boden ablegen zu können. Nachdem die innenliegende Sicherheitstüre geöffnet wurde, können zwei mit max. je 250 kg Erde beladenen Scheibtruhen positioniert werden. Die Türe wird nun wieder geschlossen und die Rampe hochgeklappt. Der SCHURZ Lastenkorb kann nun über den Stapler auf das gewünschte Dachniveau angehoben, die Rampe als Brücke zwischen Korb und Dach ausgeklappt und die Hebeplattform entladen werden.

Im Lastenkorb ist eine Zugfeder integriert, um dem Bediener das Öffnen/Schließen der Rampe zu erleichtern. Die Rampe kann entfernt werden, der Transportkorb ist durch die vorhandene Zusatztüre damit auch für andere Arbeiten einsetzbar.

Die SCHURZ Hebeplattform ist ausschließlich zum Materialtransport zugelassen.

Vorteile

Rundum geschlossene Ausführung der Einfahrschuhe für hohe Belastungen

Sicherer und rationeller Transport von schweren Trommeln

Federbelastete Steckbolzenverriegelung, dadurch kein Verlieren von Splinten oder Beilagescheiben

Berechnete und sicher dimensionierte Hebewellen

Aufnahmewannen beschichtet und angepasst an Hebewellen für maximale Sicherheit und lange Lebensdauer

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Kunden, welcher im Bereich der Produktion von Drahtwaren und Drahterzeugnissen tätig ist, wurden die SCHURZ Aufsteckschuhe in dieser individuellen Ausführung, passend für einen Hangcha Stapler Type HC 100 TJ mit einer Grundtragfähigkeit von 10.000 kg bei LSP 600 mm, gefertigt.

Der Kunde möchte die vorhandenen Trommeln über die Aufnahmebohrungen mittels Durchsteckwelle sicher aufnehmen, um sie dann auf dem jeweiligen LKW verladen zu können. Für diesen Fall hat die Fa. ING. M. SCHURZ die SCHURZ Aufsteckschuhe, mit speziell für diesen Einsatz vorgesehenen Aufnahmewannen in V-Form, sowie zwei durchsteckbaren Hebewellen gefertigt. Die SCHURZ Aufsteckschuhe werden mittels Staplergabeln aufgenommen und mit unserem speziellen SCHURZ Schnellverschluss gesichert. Eine der beiden Hebewellen wird nun manuell durch die Aufnahmebohrung der Holztrommel oder Metalltrommel gesteckt. Somit ist es möglich über die Aufnahmewannen der SCHURZ Aufsteckschuhe die Welle samt der Trommel sicher anzuheben und sicher zu transportieren. Die Trommel kann nun bei der Verladung nicht mehr von den Gabeln rutschen. Die zweite Hebewelle kann während des Transportvorgangs bereits wieder in die nächste Trommel eingesteckt werden. Somit ist ein effizientes, rationelles Arbeiten möglich.

Die Innenseiten der Aufnahmewannen von den SCHURZ Aufsteckschuhen sind beschichtet um den Reibwert zu generieren und somit das Optimum an Sicherheit zu erreichen und ein Herausrutschen der aufgenommenen Welle samt Trommel zu vermeiden.

Vorteile

Spezielle Bauweise wie schon jahrelang beim Endkunden im Einsatz.

Dornausführung genau an die Werkzeuge angepasst produziert

Inklusive Resttragfähigkeitsberechnung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Für unseren Auftraggeber wurde der SCHURZ Werkzeugmanipulator, passend für einen Linde E40 / 600 HL Stapler mit einer Grundtragfähigkeit von 4.000 kg bei LSP 600 mm, konstruiert und gefertigt.

Der Zweck des SCHURZ Werkzeugmanipulators besteht in der sicheren und einfachen Aufnahme von Schmiedeformen, mit einem maximalen Gewicht von 2.000 kg, um diese im Betrieb transportieren zu können. Durch die speziell an die Formen angepassten Tragdorne des SCHURZ Werkzeugmanipulators werden die Werkzeugformen sicher über die vorhandenen Bohrungen aufgenommen. Mittels gedrehter Anschläge wird die Form mit einem definierten Abstand aufgenommen, um diese dann passend in die Schmiedemaschine einlegen zu können. An den dafür vorgesehenen Verbindungsgliedern wird das Formwerkzeug mittels Ketten gegen ein Abrutschen gesichert.

Die Aufnahme des SCHURZ Werkzeugmanipulators erfolgt über die Trägerplatte des Staplers anstelle der Gabelzinken. Es besteht auch die Möglichkeit, ein SCHURZ 360°endlos Drehgerät, wie bereits beim Kunden im Einsatz, davor zu montieren um die Formen zusätzlich drehen, bzw. zur Wartung wenden zu können.
