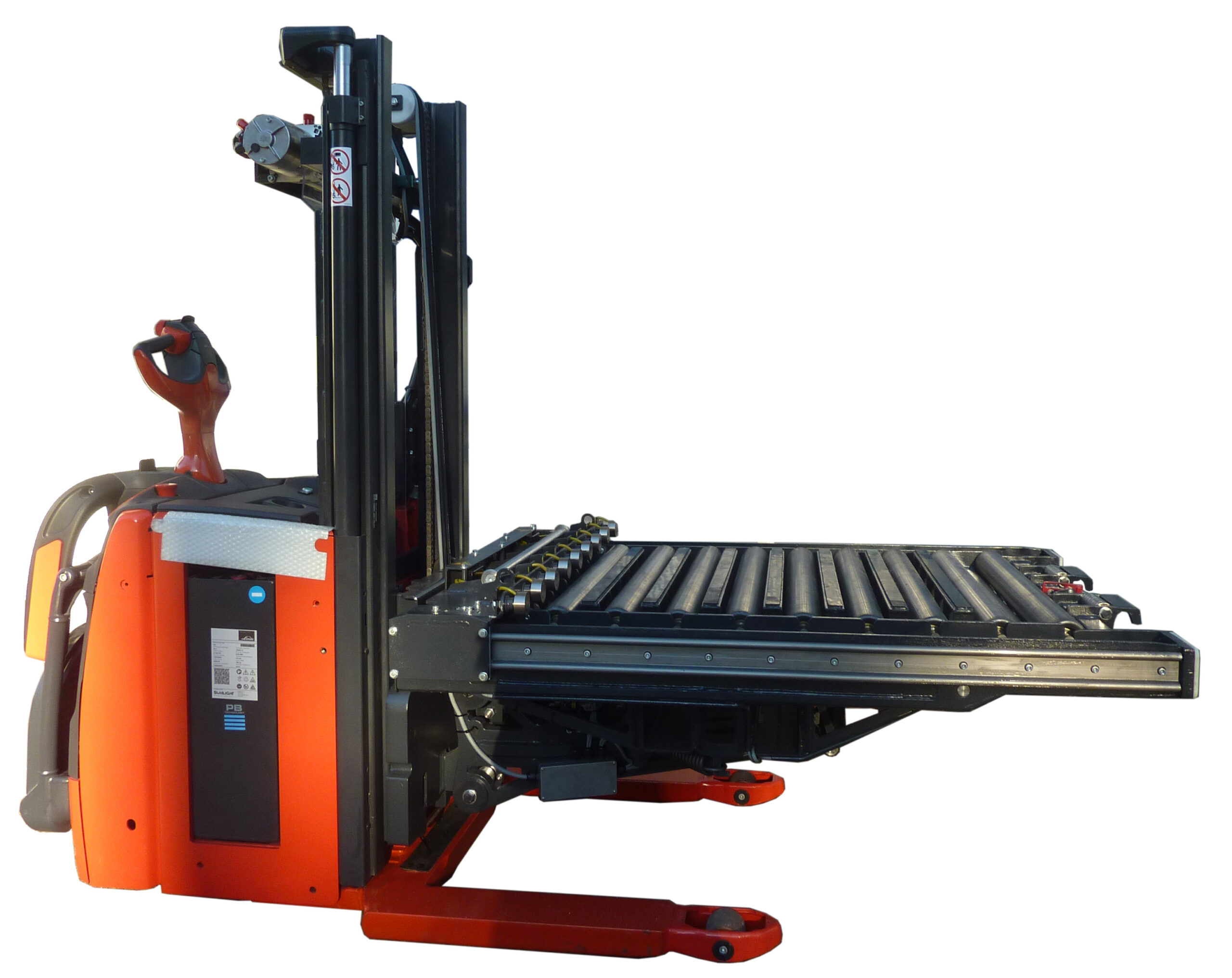

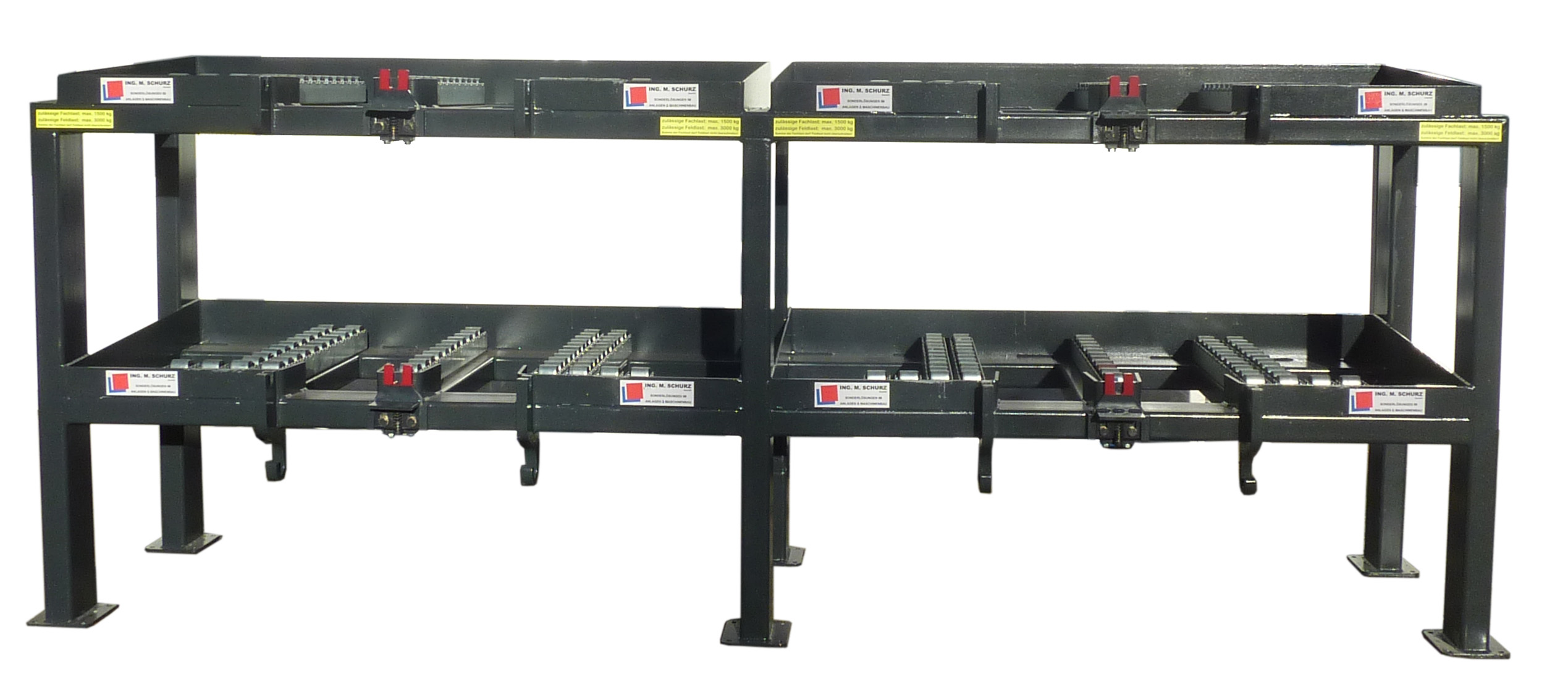

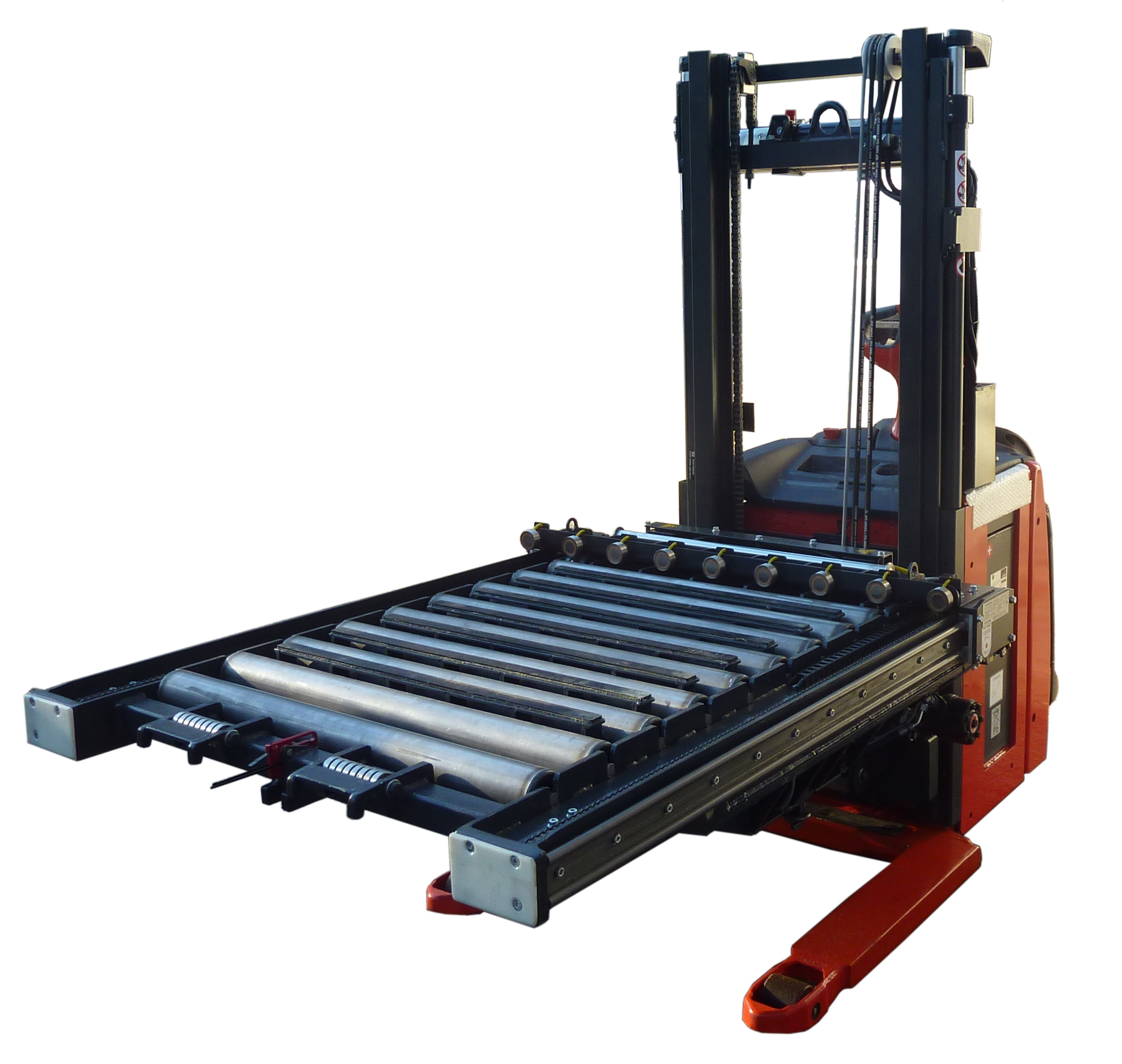

Sondertransportfahrzeuge
Sollen teure Werkzeuge produziert oder gewartet werden ist oftmals ein Manipulator notwendig um das Werkzeug in verschiedenste Positionen bringen zu können.
Meist handelt es sich um Hub- und Senkfunktionen, kombiniert mit Wende- oder Drehfunktionen. Genau diese Bewegungen sind der Standard bei einem Staplerbetrieb. Daher können wir unsere über 30-jährige Erfahrung aus dem Staplerbereich optimal auch für den Bau von Werkzeugmaschinen einsetzen.
Genaue Bedarfserhebung vor Ort, Risikoanalyse, intern optimiertes Qualitätsmanagement, höchste Qualität bei jahrelangem Know-how, sowie kompetente Nachbetreuung garantieren Ihnen eine optimierte und langlebige Maschine, speziell auf Ihre Anforderungen angepasst.
Vorteile
Gerät für kleine Platzverhältnisse
Sichere und einfache Einbringung der Gießereiormen in die Gießereimaschine
Sichere Bedienung mittels externer Funkfernbedienung
Autarke Ausführung, keine Adaption des Kranes notwendig
Extrem robuste Ausführung für anspruchsvolle Einsätze
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Diesmal muss unser Kunde, ein Hersteller von unterschiedlichen Aluminiumgussteilen, regelmäßig Gusswerkzeuge in eine dafür vorgesehene Gießereimaschine ein- und wieder ausbringen. Es wird aufgrund von Platzmangel ein kleines, kompaktes Gerät benötigt, welches mittels vorhandenem Hallenkran manipuliert werden soll.
Zu beachten ist, dass sich bei Aufnahme der bis zu 3,5t schweren Gusswerkzeuge der Schwerpunkt des Geräts verändert. Dazu ist ein tiefes Einfahren mit den Gabelzinken in die Maschine notwendig, was zu einer erheblichen Belastung im vorderen Bereich der Gabelzinken führt. Für diesen besonderen Fall wurden die SCHURZ Krangabelzinken für Gießereiwerkzeuge mit elektrischer Schwerpunktverschiebung konstruiert und gebaut.
Im Inneren des SCHURZ Werkzeugmanipulators befindet sich ein Gegengewicht. Über die elektrische Schwerpunktverschiebung der SCHURZ Krangabelzinken ist es möglich einen entsprechenden Ausgleich herzustellen, um das Gerät in die Horizontale zu bringen. Der SCHURZ Gußformenmanipulator funktioniert autark – integrierte Akkus mit Ladegerät versorgen die Anlage. Die Bedienung erfolgt über eine Funkfernbedienung in hochwertigem Kranstandard.
Vom Kunden werden im oberen Bereich des Geräts zusätzliche Markierungen angebracht, um für eine optische Unterstützung der Horizontalposition in Abhängigkeit vom Werkzeuggewicht zu sorgen. Ein Überlastschutz des SCHURZ Werkzeughebers reagiert bei zu großen Horizontalabweichungen bei aufgenommenen Werkzeugen.
Die Werkzeugformen werden immer über vorhandene Gabelzinkeneinfahrlaschen aufgenommen und an den SCHURZ Krangabelzinken, an den dafür vorgesehenen Stellen gegen Abrutschen gesichert.
Vorteile
Sicherer Transport von teuren Formenwerkzeugen
Kostengünstige elektrische Lösung erspart hydraulische Stapleradaption
Einfache Bedienung über Staplerdeichsel
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
SCHURZ Lastsicherung, passend auf einen BT SPE 200 Sonderdeichselstapler mit einer Grundtragkraft von 2.000 kg bei LSP 600 mm. Die Lastsicherung wird über die Trägerplatte des Staplers aufgenommen. Das Öffnen und Schließen des Lastsicherungsbügels erfolgt durch einen Schalter in Deichselnähe.
Der Sicherungsvorgang erfolgt elektrisch. Der Sicherungshaken ist abnehmbar für etwaige spätere Anpassungen.
Die Last (Formenwerkzeuge) wird über die Gabelzinken aufgenommen und mechanisch mittels der SCHURZ Lastsicherung von oben gegen Abrutschen nach vorne gesichert. Die Druckkraft auf das Formenwerkzeug wird sowohl mechanisch auf 100 kg als auch elektrisch begrenzt.
Vorteile
Spezielle Bauweise wie schon jahrelang beim Endkunden im Einsatz.
Dornausführung genau an die Werkzeuge angepasst produziert
Inklusive Resttragfähigkeitsberechnung
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Für unseren Auftraggeber wurde der SCHURZ Werkzeugmanipulator, passend für einen Linde E40 / 600 HL Stapler mit einer Grundtragfähigkeit von 4.000 kg bei LSP 600 mm, konstruiert und gefertigt.
Der Zweck des SCHURZ Werkzeugmanipulators besteht in der sicheren und einfachen Aufnahme von Schmiedeformen, mit einem maximalen Gewicht von 2.000 kg, um diese im Betrieb transportieren zu können. Durch die speziell an die Formen angepassten Tragdorne des SCHURZ Werkzeugmanipulators werden die Werkzeugformen sicher über die vorhandenen Bohrungen aufgenommen. Mittels gedrehter Anschläge wird die Form mit einem definierten Abstand aufgenommen, um diese dann passend in die Schmiedemaschine einlegen zu können. An den dafür vorgesehenen Verbindungsgliedern wird das Formwerkzeug mittels Ketten gegen ein Abrutschen gesichert.
Die Aufnahme des SCHURZ Werkzeugmanipulators erfolgt über die Trägerplatte des Staplers anstelle der Gabelzinken. Es besteht auch die Möglichkeit, ein SCHURZ 360°endlos Drehgerät, wie bereits beim Kunden im Einsatz, davor zu montieren um die Formen zusätzlich drehen, bzw. zur Wartung wenden zu können.
Die Fa. ING. M. SCHURZ sorgt dafür, dass das Produkt genau auf die jeweiligen Anforderungen im Unternehmen abgestimmt ist. Für Ihre individuellen Wünsche oder Sonderanfertigungen nennen Sie uns bitte über unser Kontaktformular Ihr Anliegen! Wir kümmern uns gerne darum!
Vorteile
Schnellwechselbare Dorne an Werkzeuge angepasst
Dornlänge an Maschineneinbringung angepasst
360° drehbar für einfache Werkzeugwartung
Extrem robuste Ausführung für anspruchsvolle Einsätze
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Der SCHURZ Werkzeugmanipulator, passend auf einen Linde H50 Stapler mit einer Grundtragfähigkeit von 5.000 kg bei LSP 500 mm dient der sicheren und einfachen Aufnahme von Schmiedewerkzeugen.
Der Seitenschieber ist ohne Tragkraftverlust in den Manipulator integriert. Die Werkzeuge werden mittels Dorne aufgenommen und können für Wartungszwecke 360° endlos gedreht werden.
Vorteile
Extrem robuste und verwindungsfreie Ausführung für anspruchsvolle Einsätze
Optimierte Bauweise für einfaches und ermüdungsfreies Arbeiten an den unterschiedlichen Werkzeugen
Durch Frequenzumformer optimal wählbare Drehgeschwindigkeit beim Bearbeiten der Werkzeuge
Bedienung über Schaltkasten oder Kabelfernbedienung
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung
Der SCHURZ Werkzeugmanipulator wurde zum einfachen und sicheren Drehen von verschiedenen Werkzeugen entwickelt. Die Werkzeuge werden an fix montierten Wellenstummeln aufgenommen.
Die Drehgeschwindigkeit ist über einen Frequenzumformer fein einstellbar, wobei die Drehrichtung vor oder zurück frei wählbar ist. Der Werkzeugmanipulator kann über einen Handhubwagen oder Stapler sicher aufgenommen und transportiert werden.
Vorteile
Optimales Gerät für Arbeiten auf engstem Raum
Universelle Einsetzbarkeit
Professionelle verpflichtende Risikoanalyse nach EN ISO 12100
CE-konform; inklusive Typenschild und sämtlicher Dokumente
100% österreichische Produktion, daher rasche Ersatzteilversorgung
SCHURZ elektrischer Kompaktmobilkran mit einer Tragfähigkeit bis zu 1.500 kg. Mit dem Mobilkran werden Maschinenbetten aus Bearbeitungszentren zur Wartung entnommen.
Der Kran verfügt über eine Hub-, eine 2-fach Teleskop-, eine Seitenverschub- und eine Schwenkfunktion, wobei die Funktionen feinfühlig zur genauen Positionierung steuerbar sind.
Das Grundfahrzeug besteht aus einem kompakten elektrischen Schwerlastfahrantrieb mit Deichselbedienung und Servolenkung.
Der innere Haken kann hydraulisch waagrecht bis zu einer Länge von 1.900 mm teleskopiert werden. Ein zusätzlicher Zusatzausleger kann hydraulisch auf eine Reichweite von gesamt 3.000 mm ausgefahren werden.
